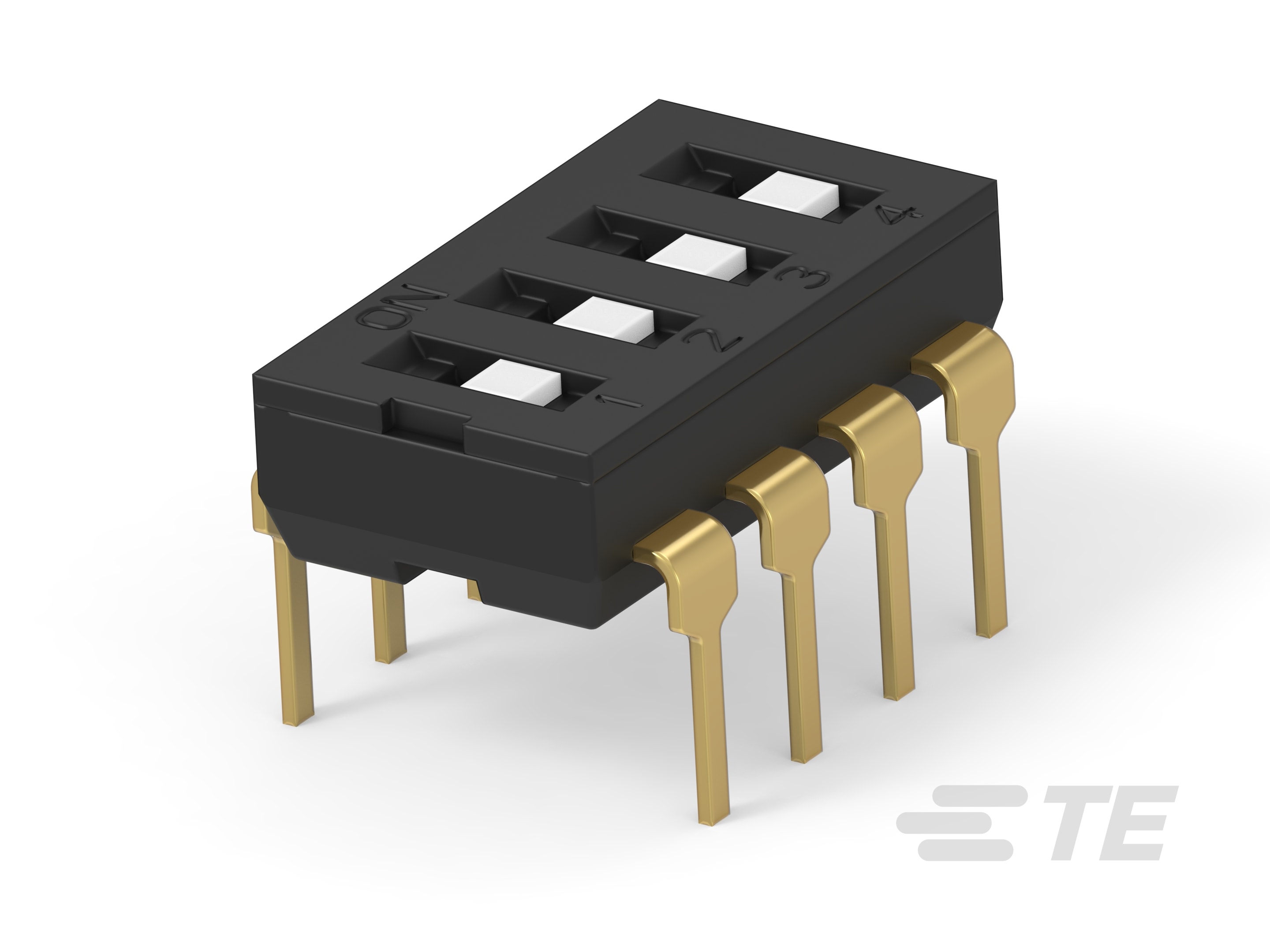

ADFN04TTU04
DIP Switch, Gold Flash Contact Plating, Black, PA9T, 4 Switch, -40 – 85 °C, Flush Actuator, 24 A Contact Rating, ALCOSWITCH DIP ADF
ADFN04TTU04
DIP Switch, Gold Flash Contact Plating, Black, PA9T, 4 Switch, -40 – 85 °C, Flush Actuator, 24 A Contact Rating, ALCOSWITCH DIP ADF
-
- ALCOSWITCH
- Alcoswitch DIP ADF
- TE 内部编号 2461924-1
- TE 内部产品描述 ADF Next Gen 04 Pos. THT TU
-
DIP 和 SIP 开关类型 : DIP
-
开关端子电镀材料 : 镀金
-
外壳颜色 : 黑色
-
外壳材料 : PA9T
-
密封装置 : 否
文档
产品图纸
- ADF NEXT GEN 04 POS. THT TU ENG_CD_2461924_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2461924-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2461924-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2461924-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2461924-1_A.3d_stp.zip 英文版本
数据表/目录页
- NEXT_GEN_DIP_SWITCH_ADE_&_ADF_SERIES ENG_DS_NEXT_GEN_DIP_SWITCH_ADE_ADF_SERIES_4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
DIP 和 SIP 开关类型 : DIP
-
密封装置 : 否
-
致动器种类 : 齐平驱动器
结构特性
-
位数 : 4
-
开关数量 : 4
-
配置（极掷） : 单极 - 双掷
电气特征
-
触点额定电流 (A): 24
-
工作电压 (VDC): 24
主体特性
-
产品方向 : 垂直
-
致动器颜色 : 白色
-
外壳颜色 : 黑色
-
外壳材料 : PA9T
接触件特性
-
开关端子电镀材料 : 镀金
-
端子基材 : 铍铜合金
端接特性
-
PCB 端接方法 : 通孔 - 焊接
壳体特性
-
小尺寸 : 是
-
开启位置 : 控制杆朝上
使用环境
-
工组温度范围 (°C): -40 – 85
操作/应用
-
装配工艺特点 : 自动插入封装
包装特性
-
封装方法 : 盒和管
