2454917-5

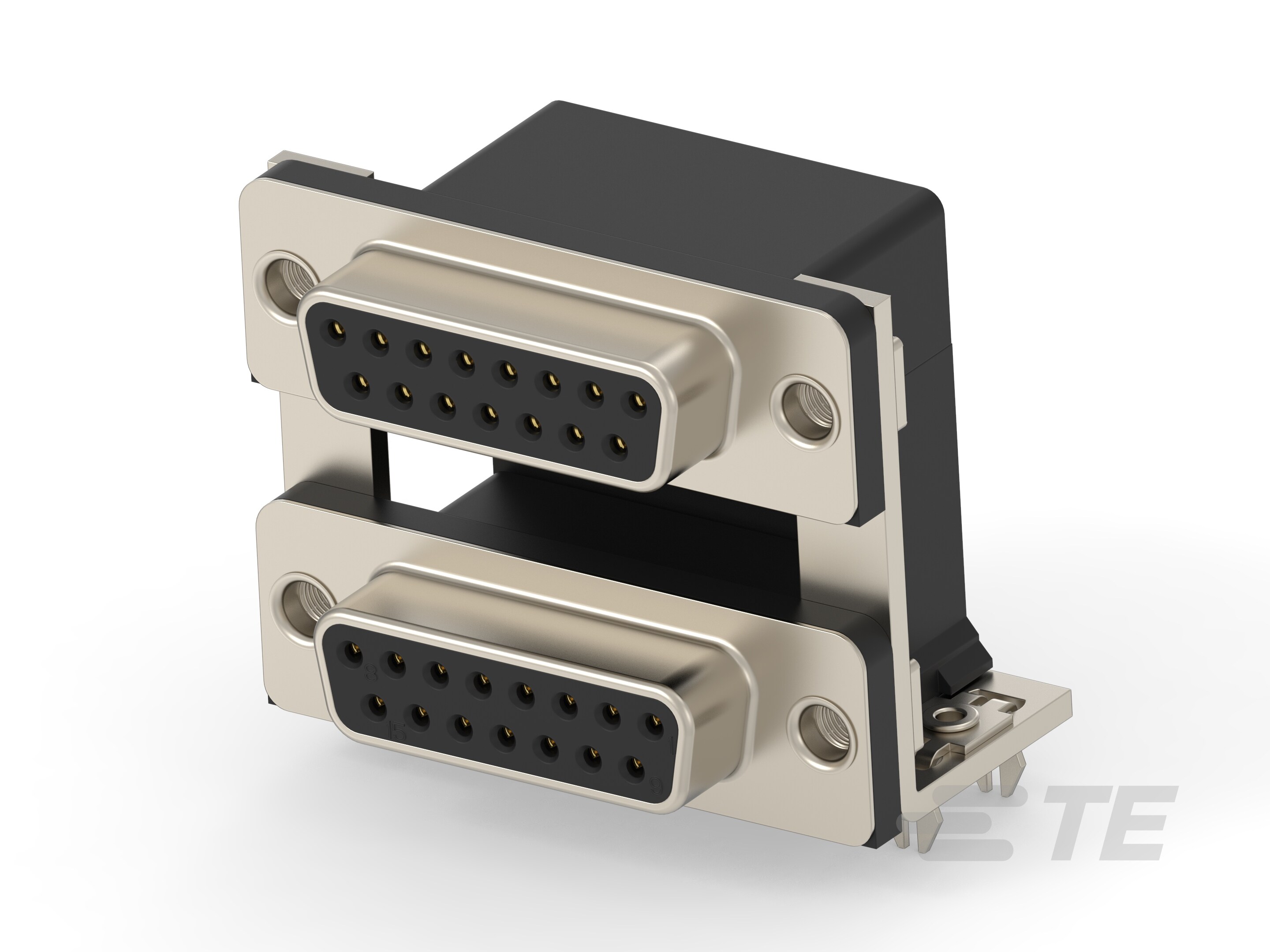

15 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 03 Shell Size, 19.05 mm [.75 in] Centerline, AMPLIMITE D-Sub Connector
2454917-5
15 Position D-Shaped Connector, Receptacle, Board-to-Board, Board Mount, 03 Shell Size, 19.05 mm [.75 in] Centerline, AMPLIMITE D-Sub Connector
-
- AMPLIMITE
- AMPLIMITE D-Sub 连接器
- TE 内部编号 2454917-5
- TE 内部产品描述 D-SUB ,15 POS RCPT OVER 15 POS RCPT
-
位数 : 15
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器安装类型 : 板安装
-
连接器壳体尺寸 : 03
文档
产品图纸
- DUAL PORT D-SUB CONNECTOR ENG_CD_2454917_5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2454917-5_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2454917-5_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2454917-5_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2454917-5_1.3d_stp.zip 英文版本
数据表/目录页
- AMPLIMITE D-SUBMINIATURE STACKED PCB CONNECTOR ENG_DS_AMPLIMITE-D-SUBMINIATURE-STACKED-PCB_2309.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
壳体材料配置 : 正面金属外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 板对板
-
连接器壳体尺寸 : 03
-
连接器和端子端接到 : 印刷电路板
结构特性
-
行数 : 2
-
PCB 安装方向 : 垂直
-
位数 : 15
主体特性
-
插针材料 : PBT
-
连接器外形 : 标准
接触件特性
-
端子形状和构造 : 圆形
-
端子额定电流（最大值） (A): 3
-
端子选项 : 已安装
机械附件
-
PCB 安装固定 : 带有
-
接合固定类型 : 母端螺钉锁，固定
-
PCB 安装固定类型 : 安装孔
-
接合固定 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 19.05 mm [ .75 in ]
尺寸
-
行间距 : 2.84 mm [ .112 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
