2454917-2

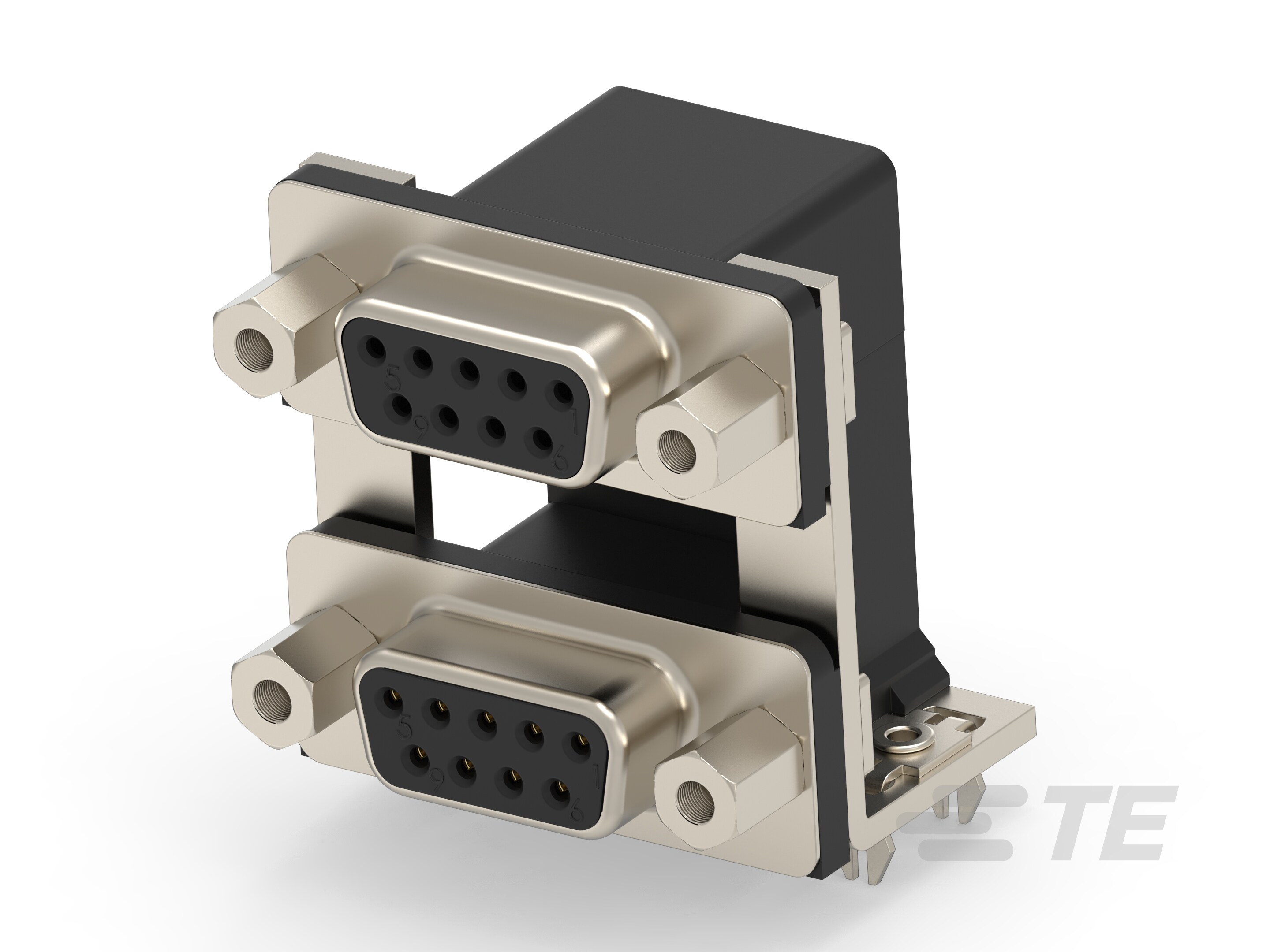

9 Position, Receptacle, Board-to-Board, Board Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Printed Circuit Board, AMPLIMITE D-Sub Connector​

D-SUB ,9 POS RCPT OVER 9 POS RCPT + SC-2454917-2

2454917-2

9 Position, Receptacle, Board-to-Board, Board Mount, Shell Size 3, 2.77 mm [.109 in] Centerline, Printed Circuit Board, AMPLIMITE D-Sub Connector​

    • AMPLIMITE
    • AMPLIMITE D-Sub 连接器
  • TE 内部编号 2454917-2
  • TE 内部产品描述 D-SUB ,9 POS RCPT OVER 9 POS RCPT + SC

  • 位数 : 9

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 连接器安装类型 : 板安装

  • 连接器壳体尺寸 : 3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 壳体材料配置 : 正面金属外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 连接器壳体尺寸 : 3

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 9

  • 行数 : 2

  • PCB 安装方向 : 垂直

主体特性

  • 插针材料 : PBT

  • 连接器外形 : 标准

接触件特性

  • 端子形状和构造 : 圆形

  • 端子额定电流（最大值） (A): 3

  • 端子选项 : 已安装

机械附件

  • 连接器安装类型 : 板安装

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 安装孔

  • 接合固定 : 带有

  • 接合固定类型 : 母端螺钉锁，固定

壳体特性

  • 中心线（间距） : 2.77 mm [ .109 in ]

尺寸

  • 行间距 : 2.84 mm [ .112 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0
