244629-E

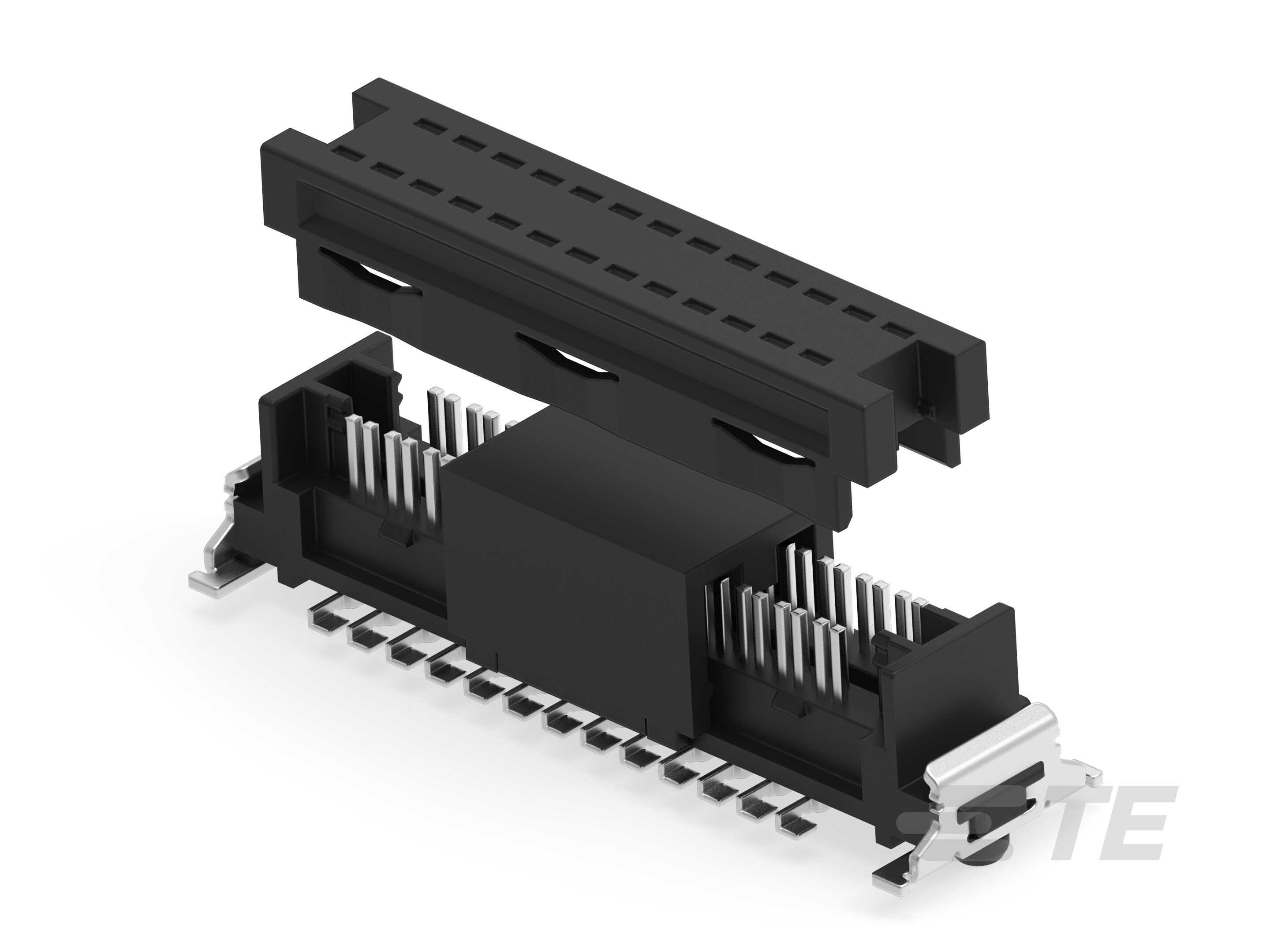

Board-In PCB Mount Header, Vertical, Wire-to-Board, 26 Position, 1.27 mm [.05 in] Centerline, Ribbon Cable, Surface Mount, Black, 1.6 A, ERNI SMC
244629-E
Board-In PCB Mount Header, Vertical, Wire-to-Board, 26 Position, 1.27 mm [.05 in] Centerline, Ribbon Cable, Surface Mount, Black, 1.6 A, ERNI SMC
-
- ERNI
- ERNI SMC
- TE 内部编号 244629-E
- TE 内部产品描述 SMCIDC 26 KV AB VV 7-01 CL * H007 717 PO
-
PCB 连接器类型 : PCB 安装接头
-
PCB 安装方向 : 垂直
-
连接器系统 : 线到板
-
位数 : 26
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_244629-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_244629-E_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_244629-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_244629-E_1.2d_dxf.zip 英文版本
数据表/目录页
- Datasheet - ERNI SMC 1.27mm Connectors ENG_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 英文版本
- Datasheet - ERNI SMC 1.27mm Connectors CHI_DS_erni-smc-1.27mm-connectors-ds_2503.pdf
- Datasheet - ERNI SMC 1.27mm Connectors GER_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 德语
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
PCB 连接器类型 : PCB 安装接头
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 26
-
与线缆类型兼容 : 带状电缆
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 矩阵
-
端子额定电流（最大值） (A): 1.6
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 导针
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 不带
壳体特性
-
中心线（间距） : 1.27 mm [ .05 in ]
-
外壳材料 : LCP
尺寸
-
连接器长度 (mm): 21.66
-
连接器高度 (mm): 5
-
行间距 (mm): 2.15
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 600
-
封装方法 : 卷带包装
