2446156-1

High Density BNC Connector, Jack, 75 ohm, Bayonet, 12 GHz, Wire-to-Board, 1 Position, Printed Circuit Board, Board Mount, HIGH-DENSITY BNC

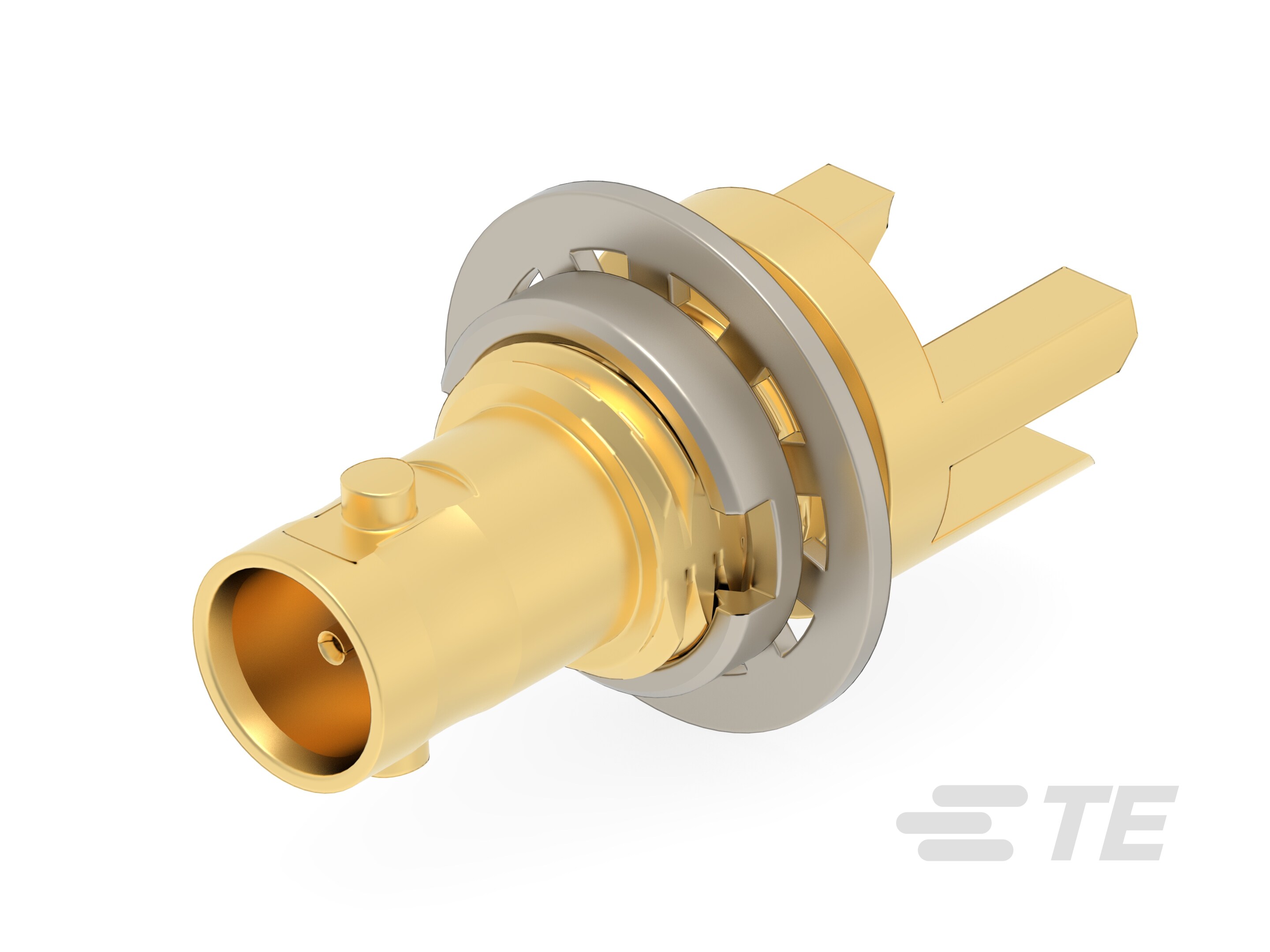

HIGH DENSITY BNC JK,BKD,END LAUNCH,12GHZ-2446156-1

2446156-1

High Density BNC Connector, Jack, 75 ohm, Bayonet, 12 GHz, Wire-to-Board, 1 Position, Printed Circuit Board, Board Mount, HIGH-DENSITY BNC

    • HIGH-DENSITY BNC
  • TE 内部编号 2446156-1
  • TE 内部产品描述 HIGH DENSITY BNC JK,BKD,END LAUNCH,12GHZ

  • 射频接口 : 高密度 BNC 板

  • 射频连接器种类 : 插座

  • 阻抗 (Ω): 75

  • 射频连接器耦合机制 : 卡口

  • 工作频率范围 (GHz): 12

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 连接器组件

  • 射频接口 : 高密度 BNC 板

  • 射频连接器种类 : 插座

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 位数 : 1

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 75

主体特性

  • 主体材料 : 黄铜

  • 主体材料表面涂层 : 电镀

  • 主体电镀材料 : 金

接触件特性

  • 射频连接器中心端子电镀厚度 : .076 µm [ 3 µin ]

  • 射频连接器中心端子电镀材料 : 金 (Au)

  • 射频连接器中心端子材料 : 铍铜合金

机械附件

  • 射频连接器耦合机制 : 卡口

  • 连接器安装类型 : 板安装

  • 射频端子吸附方法 : 机械

  • 制动器 : 不带

壳体特性

  • 主体方向 : 直式

使用环境

  • 工组温度范围 : -65 – 165 °C [ -85 – 329 °F ]

操作/应用

  • 工作频率范围 (GHz): 12

包装特性

  • 封装方法 : 袋和盒

其他

  • 电介质材料 : 聚四氟乙烯 (PTFE)
