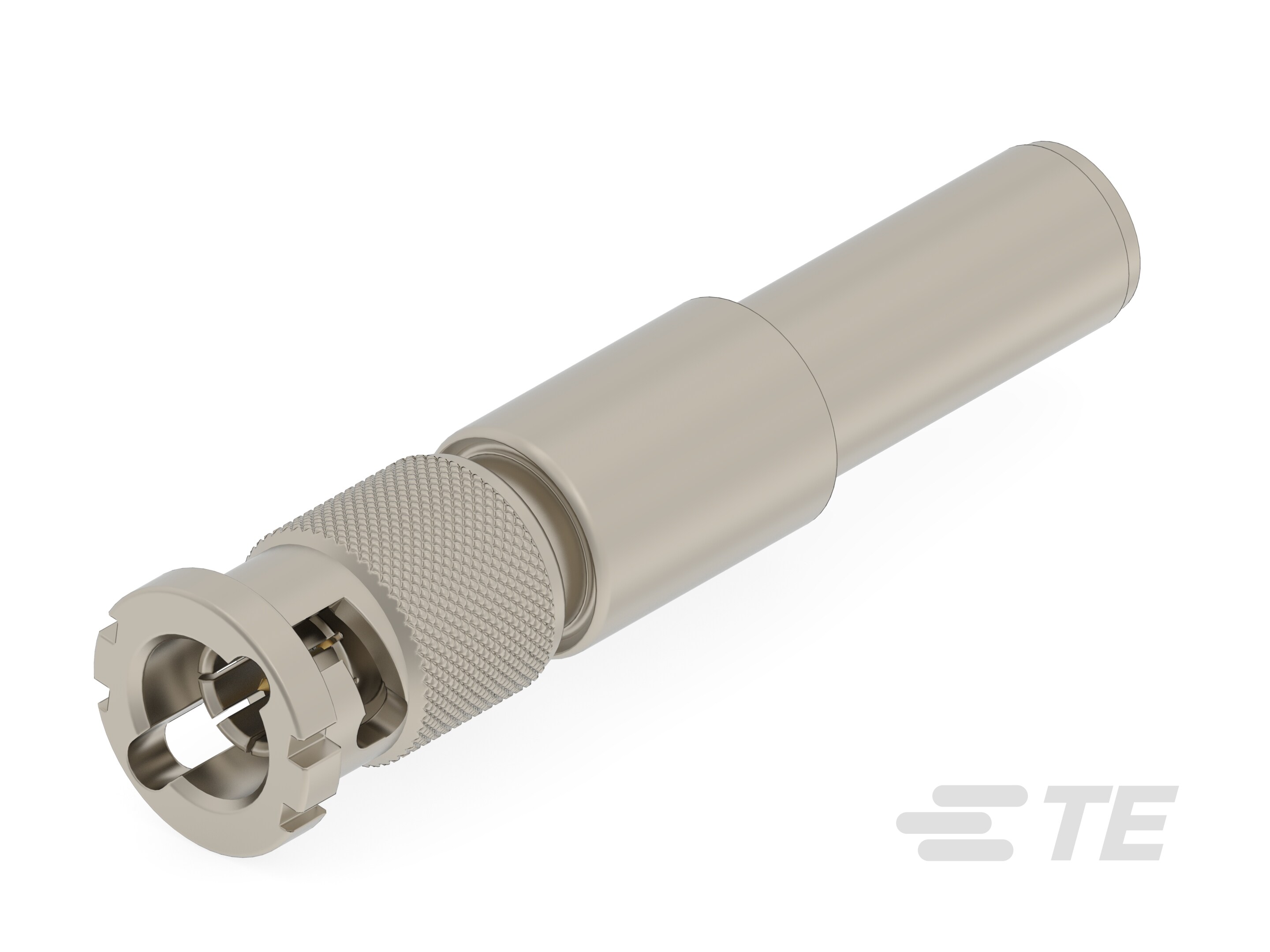

2446051-1
High Density BNC Connector, Plug, 75 ohm, Bayonet, 12 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), HIGH-DENSITY BNC
2446051-1
High Density BNC Connector, Plug, 75 ohm, Bayonet, 12 GHz, Cable-to-Cable, 1 Position, Wire & Cable, Cable Mount (Free-Hanging), HIGH-DENSITY BNC
-
- HIGH-DENSITY BNC
- TE 内部编号 2446051-1
- TE 内部产品描述 HDBNC PLUG,75OHM,CRIMP, 735A CABLE,12GHZ
-
射频接口 : 高密度 BNC 板
-
射频连接器种类 : 插头
-
阻抗 (Ω): 75
-
射频连接器耦合机制 : 卡口
-
工作频率范围 (GHz): 12
文档
产品图纸
- HIGH DENSITY BNC CRIMP PLUG,75OHM,MATCH WITH BELDEN 735A CABLE,DC-12GHZ ENG_CD_2446051_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2446051-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2446051-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2446051-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2446051-1_A.3d_igs.zip 英文版本
数据表/目录页
- HIGH-DENSITY-BNC-CONNECTORS ENG_DS_HIGH-DENSITY-BNC-CONNECTORS_2311.pdf 英文版本
- HIGH-DENSITY-BNC-CONNECTORS JPN_DS_HIGH-DENSITY-BNC-CONNECTORS_2311.pdf 日语
产品规格
- 工程规范 ENG_SS_108-161087_2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
射频接口 : 高密度 BNC 板
-
射频连接器种类 : 插头
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 75
主体特性
-
主体材料 : 黄铜
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 镍
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 磷青铜
端接特性
-
线缆端接方法 : 压接
机械附件
-
射频连接器耦合机制 : 卡口
-
连接器安装类型 : 电缆安装（自由悬挂）
-
射频端子吸附方法 : 机械
-
制动器 : 不带
壳体特性
-
主体方向 : 直式
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
工作频率范围 (GHz): 12
包装特性
-
封装方法 : 袋和盒
其他
-
电介质材料 : 聚四氟乙烯 (PTFE)
