2445859-4

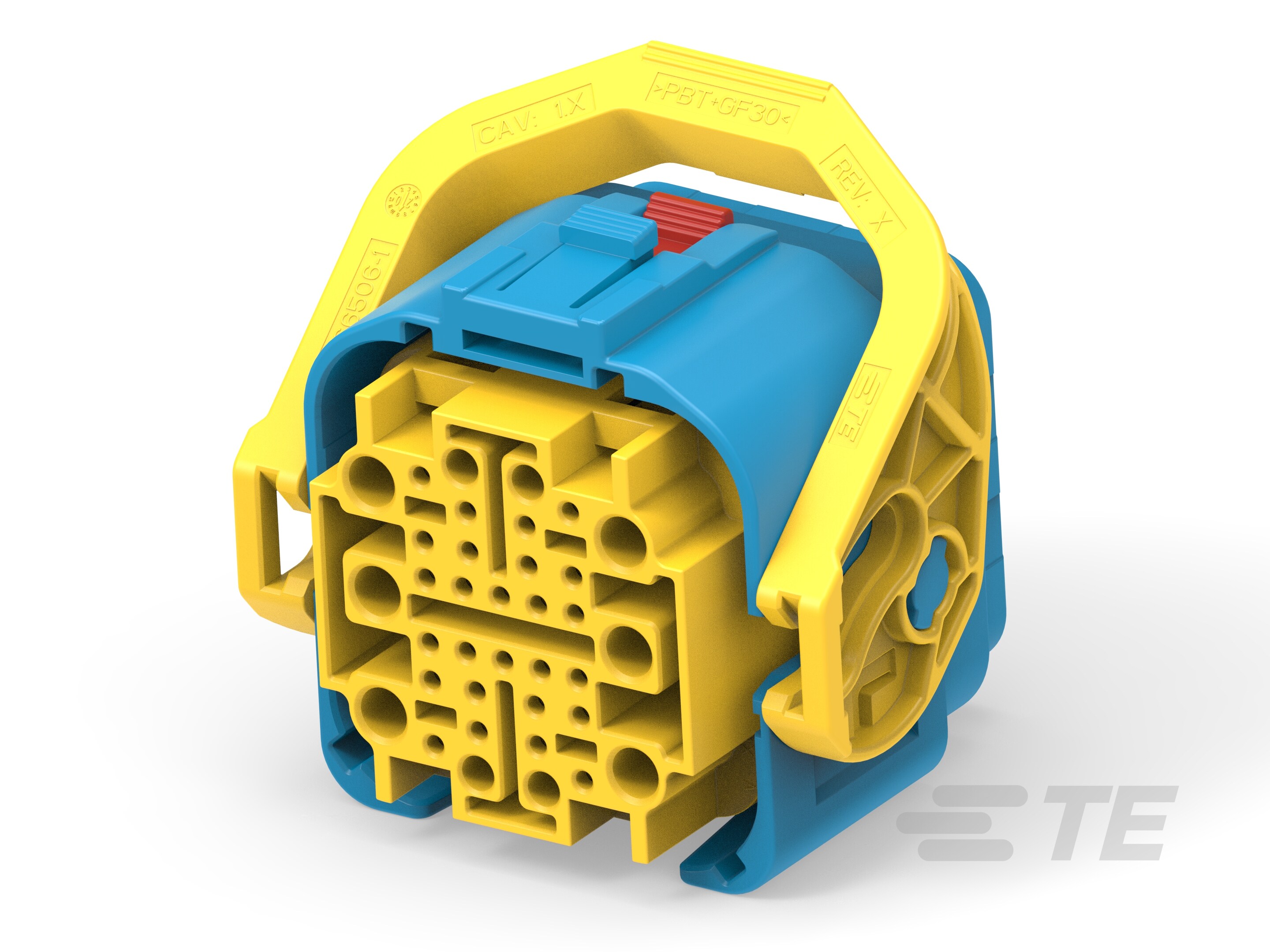

12 V / 24 V, 36 Position, Automotive Plug, Cable-to-Cable, Sealable, Blue, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), DEUTSCH NTSEAL
2445859-4
12 V / 24 V, 36 Position, Automotive Plug, Cable-to-Cable, Sealable, Blue, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging), DEUTSCH NTSEAL
-
- DEUTSCH
- DEUTSCH NTSEAL
- TE 内部编号 2445859-4
- TE 内部产品描述 36POS,HYBRID,SOC HSG ASSY,SLD,COD D
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 插头
-
位数 : 36
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- NTS 36P PLUG ASSEMBLY ENG_CD_2445859_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2445859-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2445859-4_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2445859-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2445859-4_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32209_C4.pdf 英文版本
- 产品规格 ENG_SS_108-101662_D2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20230214_C1_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 插头
-
可密封 : 是
-
主要锁定特性 : 锁定枪
-
连接器系统 : 缆到缆
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 36
-
行数 : 7
电气特征
-
标称电压架构 (V): 12 | 24
主体特性
-
主要产品颜色 : 蓝色
-
连接器和键控代码 : D
接触件特性
-
端子大小 : 尺寸 12 | 尺寸 16 | 尺寸 20
-
端子额定电流（最大值） (A): 25
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 是
