2445465-1

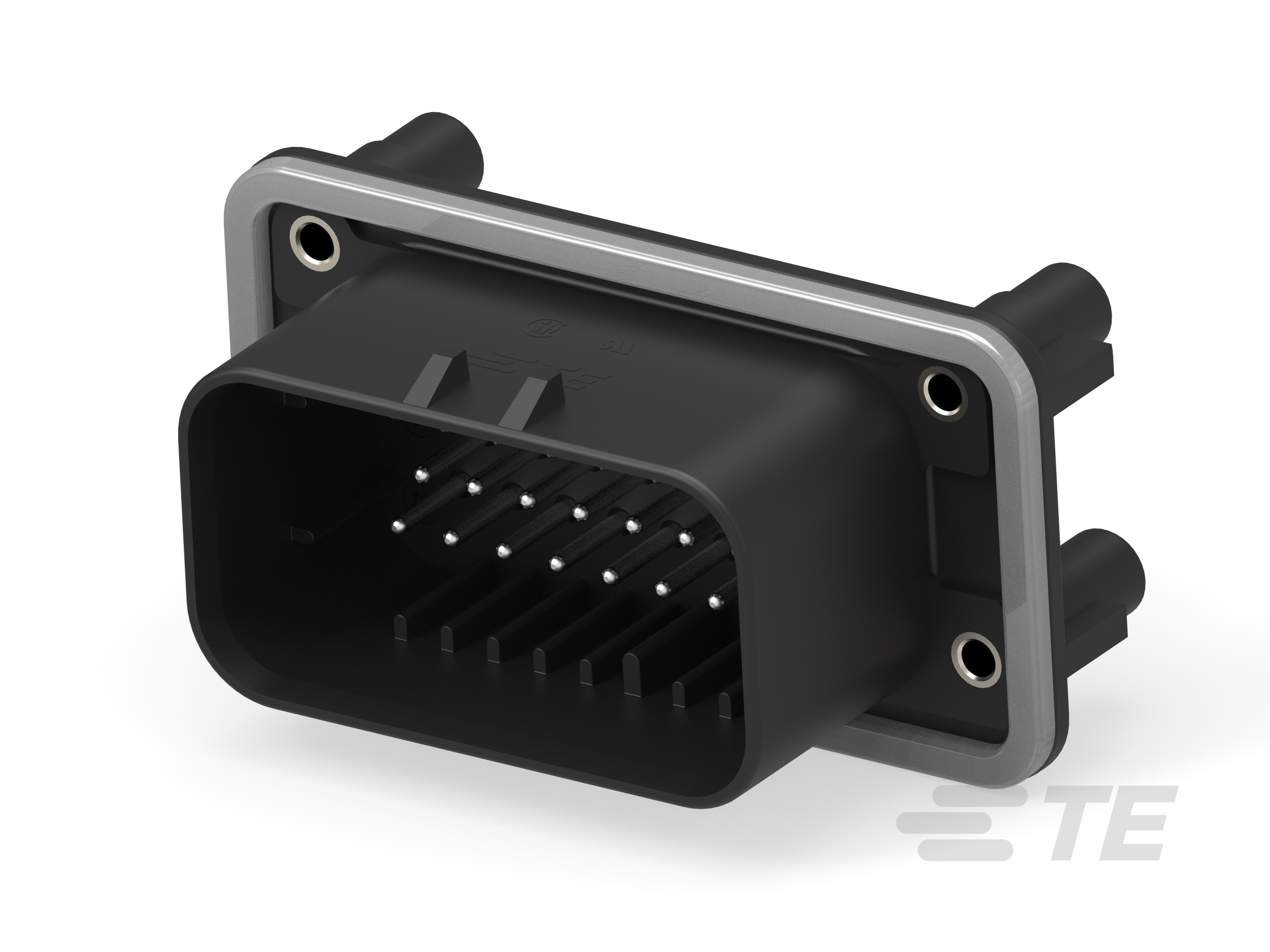

PCB Mount Header, Horizontal, Cable-to-Board, 23 Position, 4 mm [.157 in] Centerline, Tin (Sn), Through Hole - Solder, Sealable, Black, AMPSEAL
2445465-1
PCB Mount Header, Horizontal, Cable-to-Board, 23 Position, 4 mm [.157 in] Centerline, Tin (Sn), Through Hole - Solder, Sealable, Black, AMPSEAL
-
- AMP
- AMPSEAL
- TE 内部编号 2445465-1
- TE 内部产品描述 23POS,PIN DIA 1.3,HDR ASSY,180DEG
-
欧盟 RoHS 符合性 : 符合豁免要求
-
欧盟 ELV 符合性 : 符合豁免要求
-
PCB 连接器组件类型 : PCB 安装接头
-
PCB 安装方向 : 水平
-
连接器系统 : 缆到板
文档
产品图纸
- AMPSEAL 23P HEADER WITH BUSHING ENG_CD_C-2445465_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2445465-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2445465-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2445465-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2445465-1_A.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S.pdf 英文版本
- 产品规格 ENG_SS_108-1329_E1.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
其他
-
欧盟 RoHS 符合性 : 符合豁免要求
-
欧盟 ELV 符合性 : 符合豁免要求
产品类型特性
-
PCB 连接器组件类型 : PCB 安装接头
-
连接器系统 : 缆到板
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
-
位数 : 23
-
行数 : 3
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接合区域电镀材料厚度 : .003 – .005 µm [ .007 µin ]
-
端子接触部电镀材料 : 锡 (Sn)
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 8
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 不带
-
连接器安装类型 : 面板安装
-
接合对准 : 不带
壳体特性
-
中心线（间距） : 4 mm [ .157 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
行业标准
-
工业标准 : EIA
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 托盘/盒
