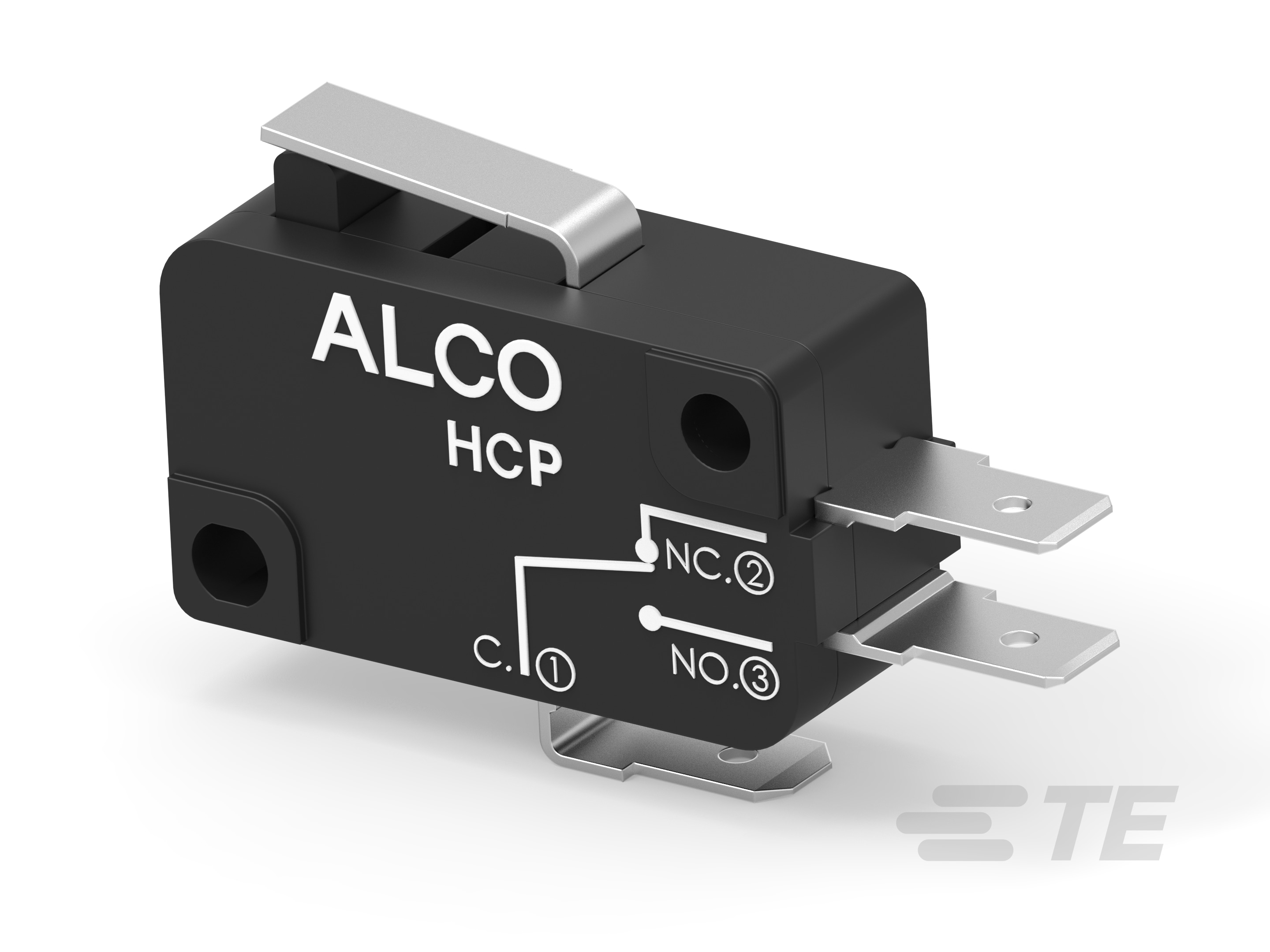

HCP26DTD1Q04
26 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Small Lever, 125 VAC / 250 VAC, 340 g Operating Force, ALCOSWITCH HCP
HCP26DTD1Q04
26 A Snap Action Switch, Single Pole - Double Throw Configuration (Pole-Throw), Small Lever, 125 VAC / 250 VAC, 340 g Operating Force, ALCOSWITCH HCP
-
- ALCOSWITCH
- ALCOSWITCH HCP
- TE 内部编号 2435262-3
- TE 内部产品描述 HCP26A, Hvt Force, 0.187 Term. Small LVR
- 所有 HCP (72)
-
触点额定电流 (A): 26
-
配置（极掷） : 单极 - 双掷
-
致动器种类 : 小控制杆
-
工作电压 (VAC): 125 | 250
-
操作力 (g): 340
文档
产品图纸
- 26 A HIGH CURRENT SNAP ACTION SWITCH ENG_CD_2435262_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2435262-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2435262-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2435262-3_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2435262-3_A.2d_dxf.zip 英文版本
数据表/目录页
- ALCOSWITCH_HCP_SERIES ENG_DS_ALCOSWITCH_HCP_SERIES_5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
致动器种类 : 小控制杆
-
开关种类 : 小型
-
开关连接类型 : 快速连接端子
结构特性
-
操作位置 : 15.3 mm [ .602 in ]
-
配置（极掷） : 单极 - 双掷
电气特征
-
触点额定电流 (A): 26
-
工作电压 (VAC): 125 | 250
主体特性
-
运动微分 : .5 mm [ .019 in ]
-
释放力 : 40 g [ 1.41 oz ]
-
产品方向 : 垂直
尺寸
-
预行程 : 2.8 mm [ .074 in ]
操作/应用
-
操作力 (g): 340
