2432196-1

Closed Ring Tongue Terminal, 24 – 20 AWG, M5 Stud, 5.3 mm [.208 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated

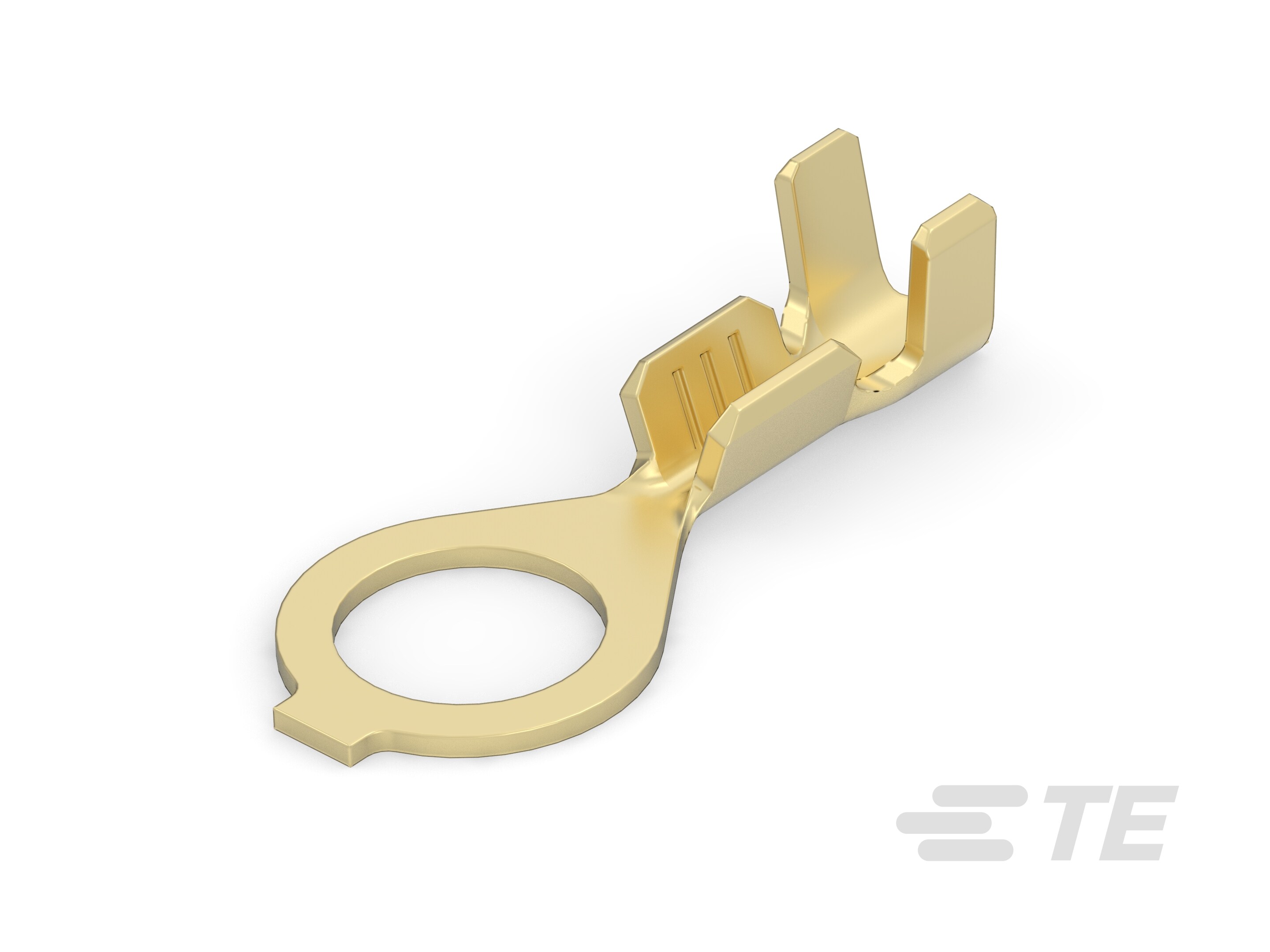

RING,M5, DIA 5.36,20-24 AWG,BR-2432196-1

2432196-1

Closed Ring Tongue Terminal, 24 – 20 AWG, M5 Stud, 5.3 mm [.208 in] Stud Diameter, Open Barrel, Straight, Unplated Plating, Uninsulated

  • TE 内部编号 2432196-1
  • TE 内部产品描述 RING,M5, DIA 5.36,20-24 AWG,BR

  • 环形端子产品类型 : 闭环舌形端子

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 404 – 1021

  • 螺钉尺寸 : M5

查看所有特性
更多 更少

文档

产品图纸

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 形状描述 : 圆形/椭圆形

  • 环形端子产品类型 : 闭环舌形端子

  • 螺钉尺寸 : M5

  • 可密封 : 否

  • 与分离式电线类型兼容 : 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 孔数 : 1

电气特征

  • 额定电流 (A): 2

  • 额定电压 (V): 250

接触件特性

  • 端子基材 : 黄铜

  • 压线筒类型 : Open

  • 端子方向 : 直式

  • 端子电镀材料 : 无镀层

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径（最小值） : 2.2 mm [ .08 in ]

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 404 – 1021

  • 螺钉直径 : 5.3 mm [ .208 in ]

  • 舌厚 : .5 mm [ .02 in ]

  • 产品长度 : 16.75 mm [ .659 in ]

  • 压线筒内径 (mm): .89 | 2.54

  • 压线筒内径 (in): .035 | .1

  • 兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]

  • 兼容的绝缘直径范围 : 2.03 – 2.54 mm [ .08 – .1 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

行业标准

  • 符合政府资质的端子 : 否

包装特性

  • 封装数量 : 8000

  • 封装方法 : 带/卷
