2406842-1

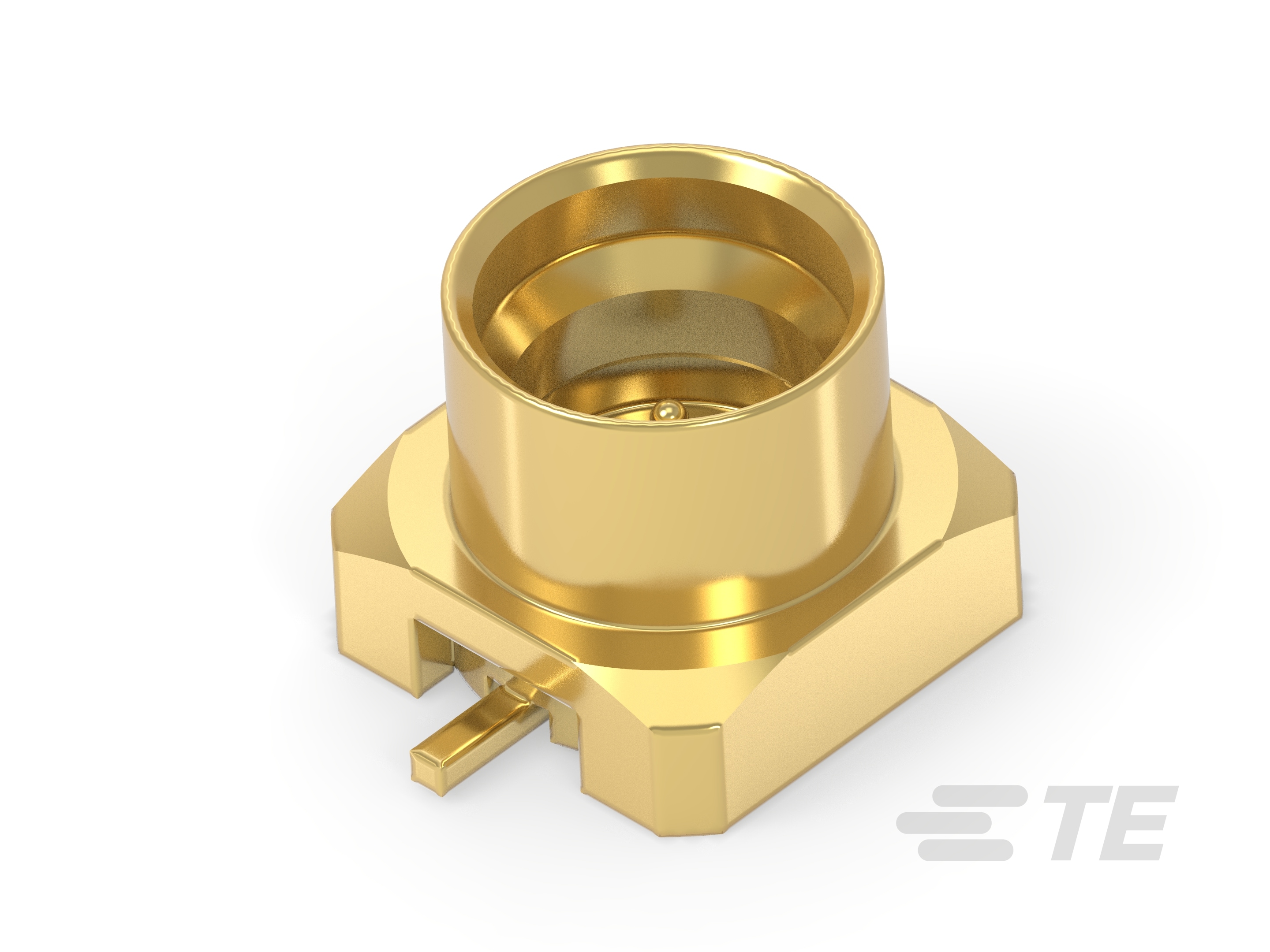

SMP Connector, Plug, 50 ohm, Push-On, 0 – 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, -40 – 125 °C [-40 – 257 °F], Beryllium Copper
2406842-1
SMP Connector, Plug, 50 ohm, Push-On, 0 – 18 GHz, Cable-to-Board, 1 Position, Printed Circuit Board, -40 – 125 °C [-40 – 257 °F], Beryllium Copper
- TE 内部编号 2406842-1
- TE 内部产品描述 SMP PLUG RA PCB MOUNT
-
射频接口 : SMP
-
射频连接器种类 : 插头
-
阻抗 (Ω): 50
-
射频连接器耦合机制 : 推入式
-
工作频率 (GHz): 0 – 18
文档
产品图纸
- NON-MAGNETIC SMP LD PLUG RA FOR PCB MOUNT ENG_CD_2406842_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2406842-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2406842-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2406842-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2406842-1_1.3d_stp.zip 英文版本
数据表/目录页
- 1307191 RF Coax Products Catalog ENG_CS_1307191_RF_Coax_Products_0724.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-71081_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
射频接口 : SMP
-
射频连接器种类 : 插头
-
连接器系统 : 缆到板
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
-
位数 : 1
-
同轴端子数 : 1
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体底板材料 : 铜
-
主体材料 : 铍铜合金
-
主体材料表面涂层 : 电镀
-
主体电镀材料 : 金
接触件特性
-
射频连接器中心端子电镀材料 : 金 (Au)
-
射频连接器中心端子材料 : 铍铜合金
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
射频连接器耦合机制 : 推入式
-
射频端子吸附方法 : 机械
-
制动器 : 带有
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : Signal
-
工作频率 (GHz): 0 – 18
包装特性
-
封装方法 : Tray
其他
-
电介质材料 : LCP
