2406467-2

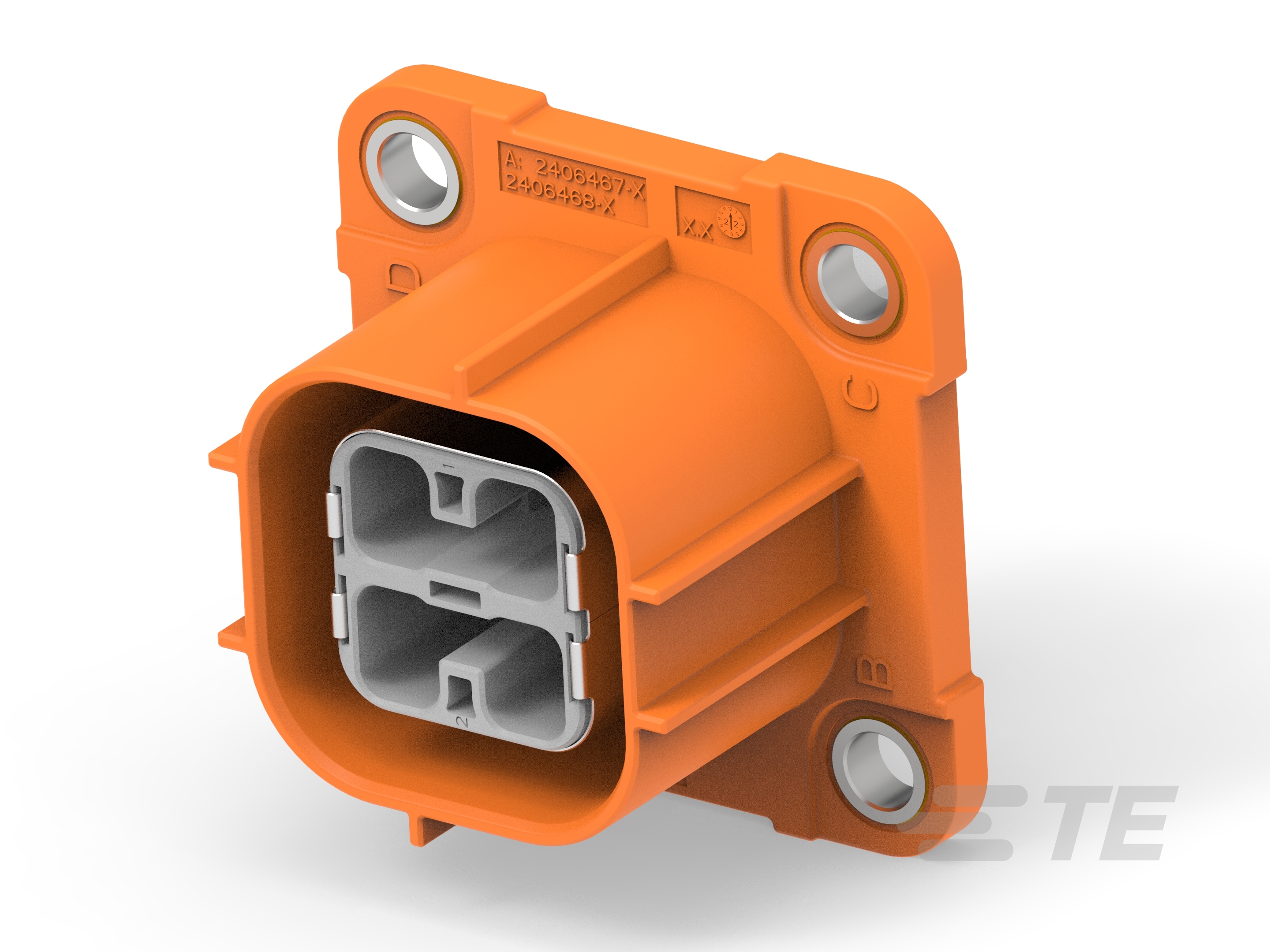

12 V, 6 Position, Automotive Housing for Male Terminals, Cable-to-Cable / Cable-to-Panel, 11 mm / 7 mm [.275 in / .433 in] Centerline, HVA 280
2406467-2
12 V, 6 Position, Automotive Housing for Male Terminals, Cable-to-Cable / Cable-to-Panel, 11 mm / 7 mm [.275 in / .433 in] Centerline, HVA 280
-
- AMP+
- HVA 280
- TE 内部编号 2406467-2
- TE 内部产品描述 4POS,5.8X0.8,TAB HSG ASSY,180DEG,UNSLD
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 公端子护套
-
位数 : 6
-
可密封 : 是
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2406467-2_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_2406467-2_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2406467-2_A1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2406467-2_A1.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160844_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到面板 | 缆到缆
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 3
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 橙色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 公端
-
端子大小 : .64mm | 5.8mm
-
对接公端宽度 (mm): .64 | 5.8
-
对接公端宽度 (in): .025 | .23
-
端子额定电流（最大值） (A): 7.5 | 40
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF30
-
中心线（间距） (mm): 7 | 11
-
中心线（间距） (in): .275 | .433
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
-
工作温度（最大值） : 140 °C [ 284 °F ]
操作/应用
-
电路应用 : 电源和信号
其他
-
能够保证连接器位置 : 否
