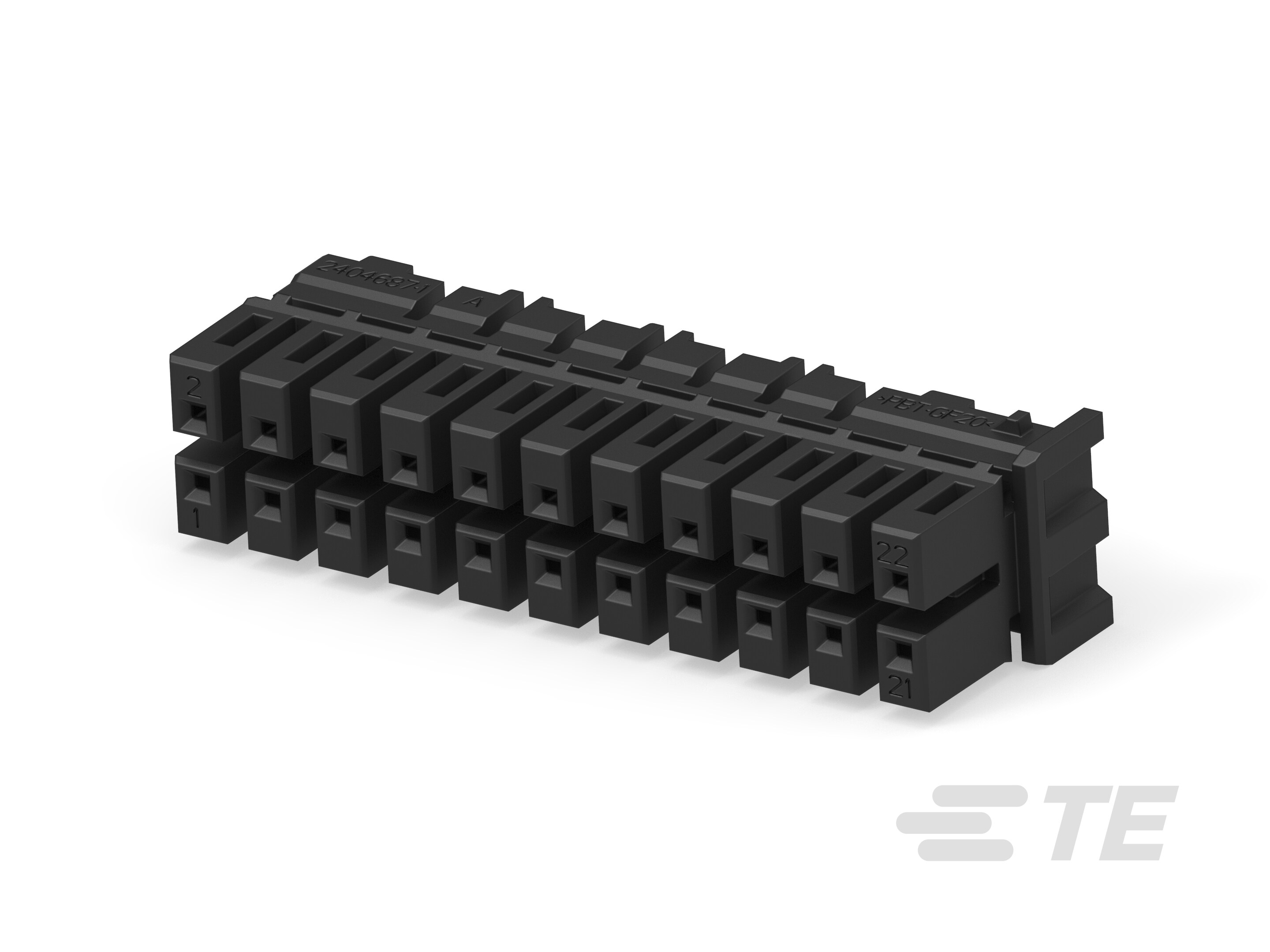

Name: PICO 22P REC HSG
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 22
行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°
主要产品颜色 : 黑色
连接器和键控代码 : AB

接触件特性

端子类型 : 母端
端子大小 : .5mm
对接公端宽度 : .5 mm [ .02 in ]
端子额定电流（最大值） (A): 5

机械附件

接合对准 : 带有
接合对准类型 : 键控
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT
中心线（间距） : 3 mm [ .118 in ]

尺寸

行间距 : 2.75 mm [ .108 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : 批量
封装数量 : 7000

其他

能够保证连接器位置 : 否

2404687-1

12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Component, 3 mm [.118 in] Centerline, Black, Wire & Cable, Signal

2404687-1

12 V, 22 Position, Automotive Housing for Female Terminals, Wire-to-Component, 3 mm [.118 in] Centerline, Black, Wire & Cable, Signal

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 22

可密封 : 否

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到部件

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 22

行数 : 2

电气特征

标称电压架构 (V): 12

主体特性

出线角度 (°): 90°

主要产品颜色 : 黑色

连接器和键控代码 : AB

接触件特性

端子类型 : 母端

端子大小 : .5mm

对接公端宽度 : .5 mm [ .02 in ]

端子额定电流（最大值） (A): 5

机械附件

接合对准 : 带有

接合对准类型 : 键控

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : 玻璃填充 PBT

中心线（间距） : 3 mm [ .118 in ]

尺寸

行间距 : 2.75 mm [ .108 in ]

使用环境

工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

工作温度（最大值） : 130 °C [ 266 °F ]

操作/应用

电路应用 : Signal

行业标准

UL 阻燃性等级 : UL 94V-0

包装特性

封装方法 : 批量

封装数量 : 7000

其他

能够保证连接器位置 : 否

产品合规性
