2403091-1

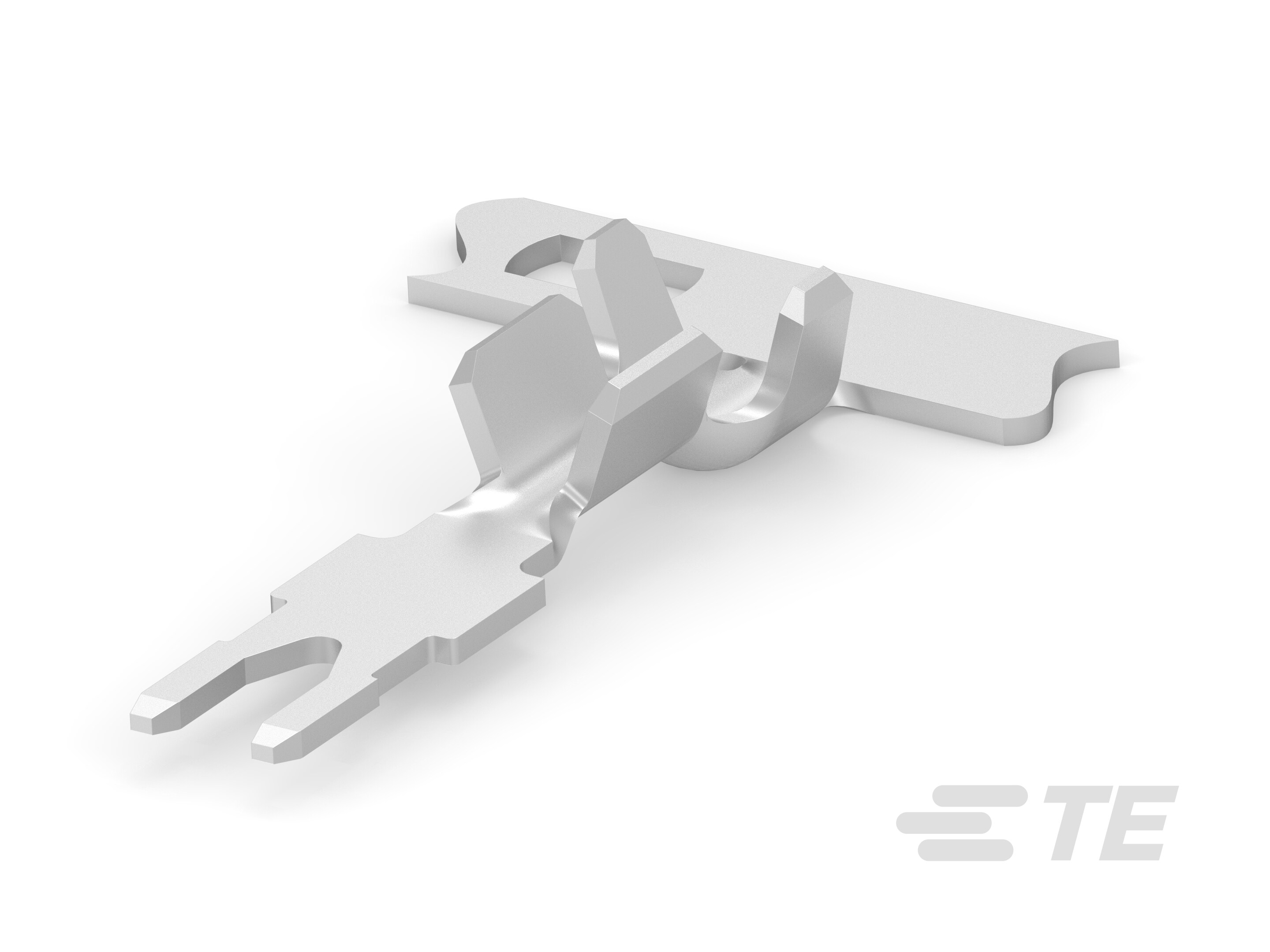

22 – 18 AWG Lead Wire, .3 – .8 mm² Lead Wire, Crimp Terminal, 3.05 mm [.12 in] Crimp Area Length, Pre-Tin Plating, MAG-MATE 200, Magnet Wire Terminals
2403091-1
22 – 18 AWG Lead Wire, .3 – .8 mm² Lead Wire, Crimp Terminal, 3.05 mm [.12 in] Crimp Area Length, Pre-Tin Plating, MAG-MATE 200, Magnet Wire Terminals
-
- MAG-MATE 200
- TE 内部编号 2403091-1
- TE 内部产品描述 STRAIGHT TAB,200BOX POKE-IN MAG-MATE TER
-
兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]
-
兼容的绝缘直径范围 : 1.52 – 2.54 mm [ .06 – .1 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
-
线缆端接方法 : 压接端子
文档
产品图纸
- STRAIGHT TAB,200BOX POKE-IN MAG-MATE TER ENG_CD_2403091_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2403091-1_2.pdf 3D
- 下载查看 ENG_CVM_CVM_2403091-1_2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2403091-1_2.3d_stp.zip 英文版本
- ENG_CVM_CVM_2403091-1_2.3d_igs.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2050_G3.pdf 英文版本
- 产品规格 ENG_SS_108-22045_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
接触件特性
-
端子电镀材料 : 预镀锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接端子
-
压接区域长度 : 3.05 mm [ .12 in ]
尺寸
-
兼容的绝缘直径（最大值） : 2.54 mm [ .1 in ]
-
兼容的绝缘直径范围 : 1.52 – 2.54 mm [ .06 – .1 in ]
-
引线尺寸 (AWG): 22 – 18
-
引线尺寸 (mm²): .3 – .8
-
材料厚度（电磁线侧） : .46 mm [ .018 in ]
-
产品长度 : 15.11 mm [ .595 in ]
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : 卷/盒
