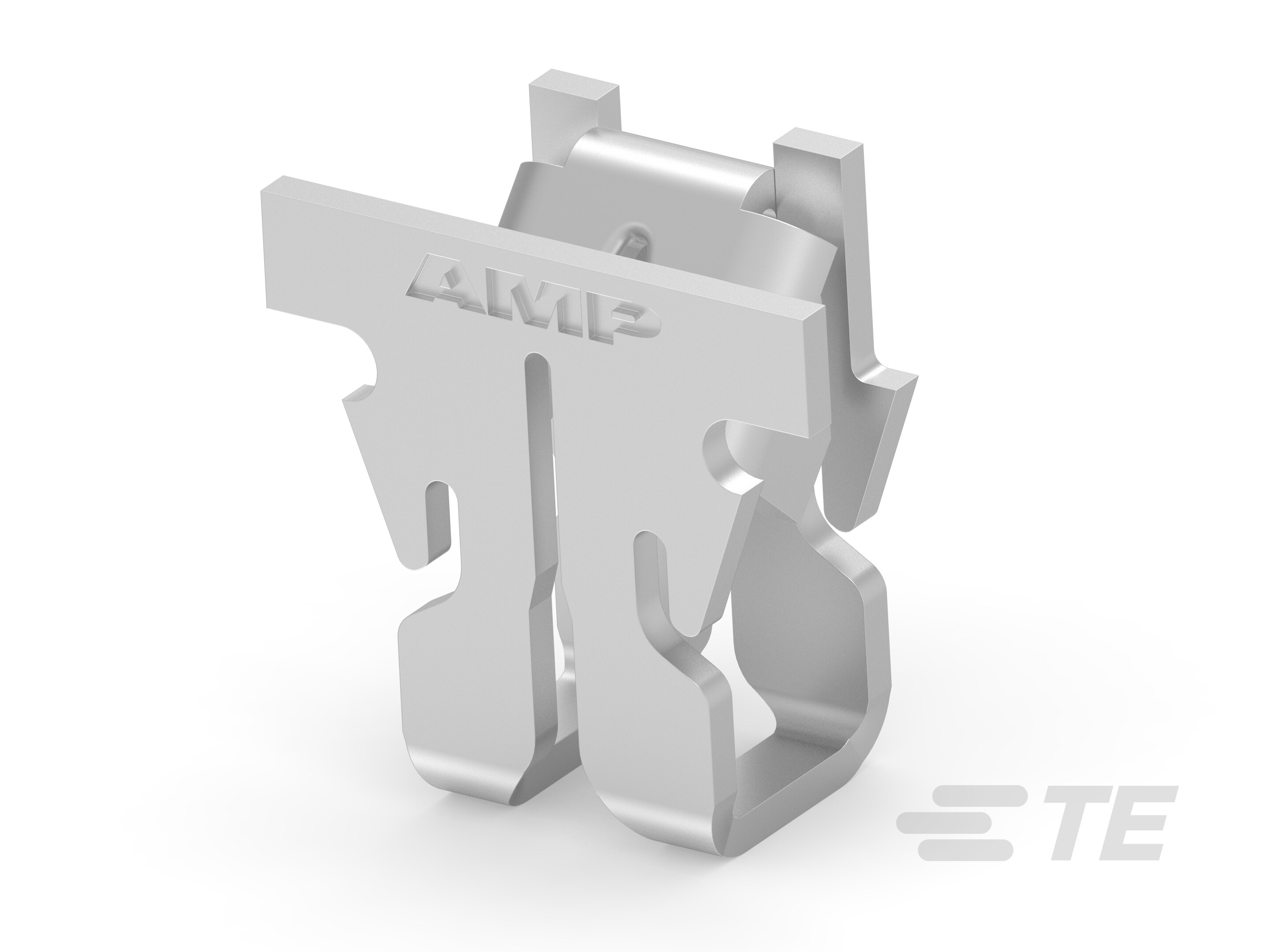

2401610-1
Poke-In, 2.92 mm [.115 in] Tab Width, .45 – .57 mm Aluminum Wire, .36 – .51 mm Magnet Wire, MAG-MATE 200, Magnet Wire Terminals
2401610-1
Poke-In, 2.92 mm [.115 in] Tab Width, .45 – .57 mm Aluminum Wire, .36 – .51 mm Magnet Wire, MAG-MATE 200, Magnet Wire Terminals
-
- MAG-MATE
- MAG-MATE 200
- TE 内部编号 2401610-1
- TE 内部产品描述 TERMINAL POKE-IN,200SERIES MAG-MATE TPBR
-
漆包线端子类型 : 插入式
-
对接公端宽度 : 2.92 mm [ .115 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
与孔位尺寸兼容 : 专用
-
铝质电线尺寸 (mm): .45 – .57
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2401610-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2401610-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2401610-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2401610-1_A.3d_igs.zip 英文版本
产品规格
- MAG-MATE* Series 200 Terminals ENG_SS_114-160157_3.pdf 英文版本
- 产品规格 ENG_SS_108-2012_J4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 漆包线
结构特性
-
条纹方向 : 侧进料
主体特性
-
与孔位尺寸兼容 : 专用
接触件特性
-
压接类型 : IDC
-
漆包线端子类型 : 插入式
-
对接公端宽度 : 2.92 mm [ .115 in ]
-
对接公端厚度 : .51 mm [ .02 in ]
-
端子电镀材料 : 后镀锡
-
端子底板材料 : 无
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 倒钩
尺寸
-
铝质电线尺寸 (mm): .45 – .57
-
电磁线尺寸 (mm): .36 – .51
-
电磁线尺寸 (AWG): 27 – 24
-
材料厚度（电磁线侧） : .32 mm [ .32 in ]
-
产品长度 : 5.33 mm [ .21 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜 | 铝
识别标记
-
标识号 : 15
包装特性
-
封装数量 : 10000
-
封装方法 : 卷/箱
