2400405-1

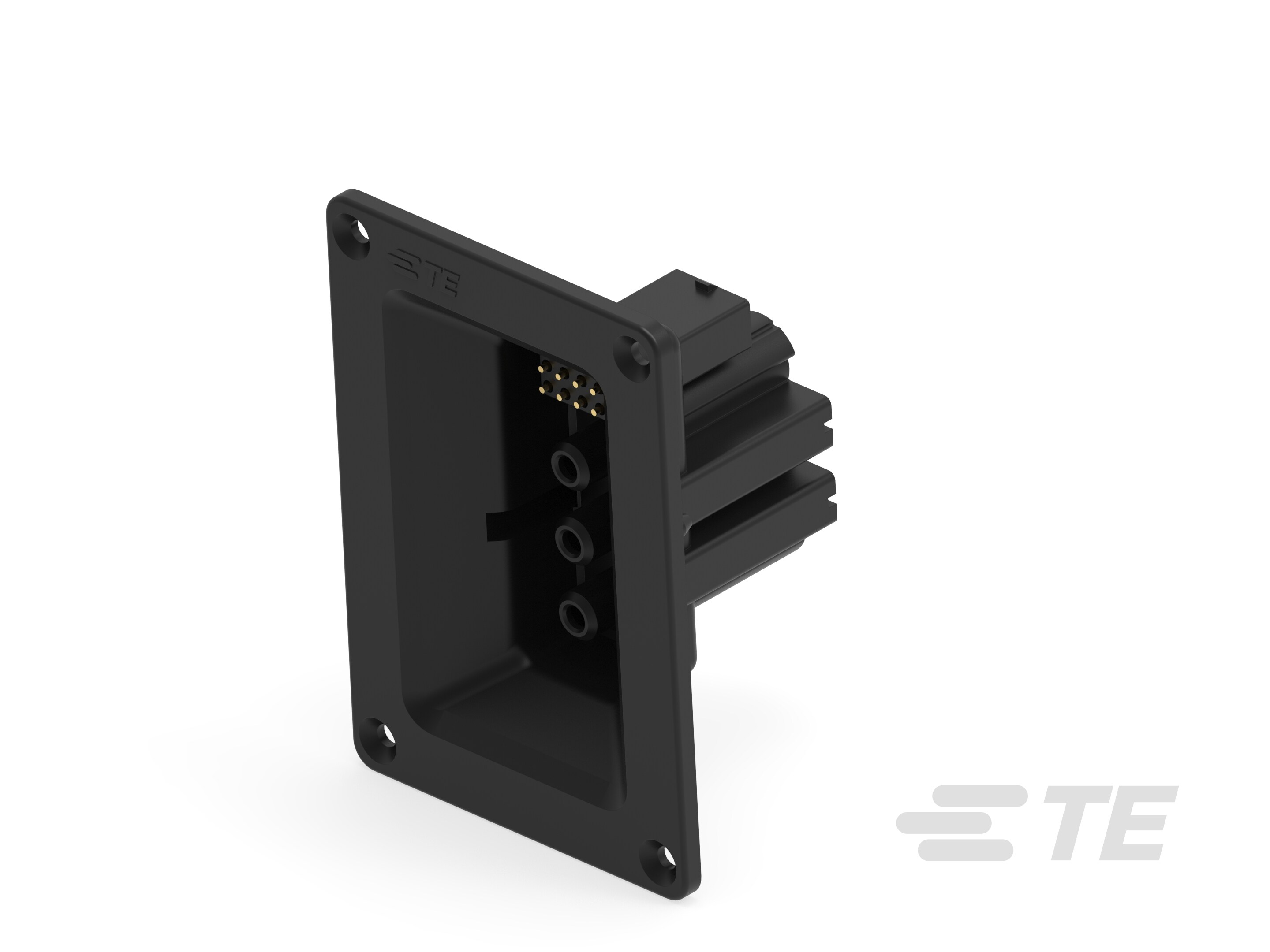

11 Position, Receptacle, Connector Kit, 4/8 Indent Crimp, Wire-to-Panel, 12mm Flame Test per Standard UL 746C, 15 mm [.59 in] Centerline, 1 Row
2400405-1
11 Position, Receptacle, Connector Kit, 4/8 Indent Crimp, Wire-to-Panel, 12mm Flame Test per Standard UL 746C, 15 mm [.59 in] Centerline, 1 Row
- TE 内部编号 2400405-1
- TE 内部产品描述 KIT, 3P RECPT DOCKING, BOT
-
连接器产品类型 : 连接器套件
-
连接器和壳体类型 : 母端
-
接合对准 : 带有
-
接合对准类型 : 盲配
-
线缆端接方法 : 4/8 缩进压接
文档
产品图纸
- KIT ASSEMBLY, 3P RECEPTACLE DOCKING, BOT AMR CHARGING CONNECTOR ENG_CD_2400405_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2400405-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2400405-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2400405-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2400405-1_1.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - Blind Mating Mobile Charging Connector ENG_DS_blind-mating-mobile-charging-connector_2209.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160271_1.pdf 英文版本
机构认证
Product And Material Test Reports
- Qualification of AMR Bot and Charging Connector ENG_PMTR_501-134149_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器套件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 11
-
行数 : 1
电气特征
-
工作电压 (VAC): 120
-
工作电压 (VDC): 120
接触件特性
-
端子额定电流（最大值） (A): 40
端接特性
-
线缆端接方法 : 4/8 缩进压接
机械附件
-
接合对准 : 带有
-
接合对准类型 : 盲配
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 15 mm [ .59 in ]
使用环境
-
工组温度范围 : -20 – 60 °C [ -4 – 140 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : 按照 UL 746C 标准进行的 12mm 火焰测试
选择您想要保留的属性以查看类似产品。
