2399611-1

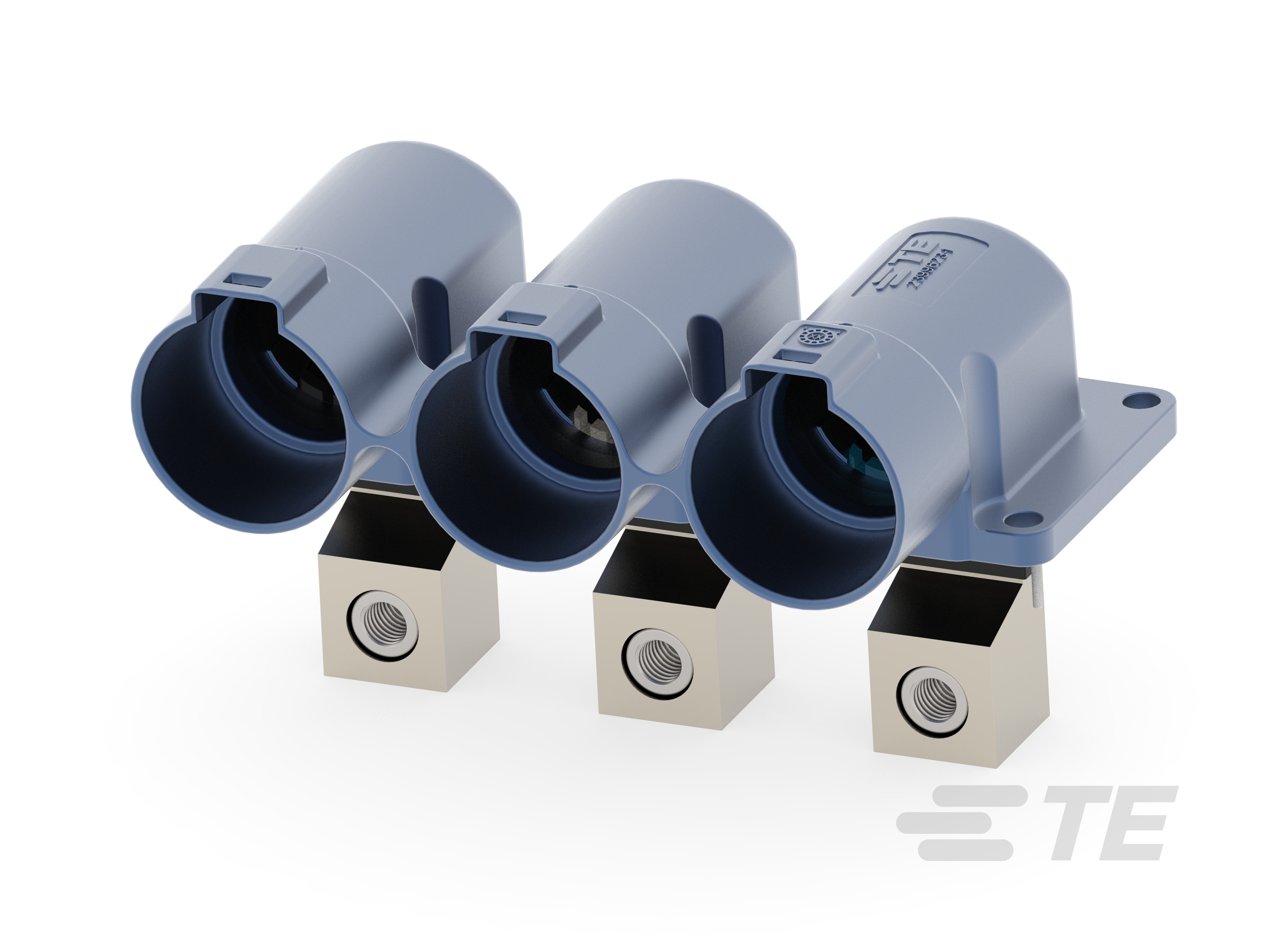

Bus Bar-to-Wire, 3 Position, 1 Rows, 47mm [1.85in] Centerline, Silver (Ag), Sealable, Bus Bar, Power, Black / Blue / Natural, PowerTube HVP-HD 1400
2399611-1
Bus Bar-to-Wire, 3 Position, 1 Rows, 47mm [1.85in] Centerline, Silver (Ag), Sealable, Bus Bar, Power, Black / Blue / Natural, PowerTube HVP-HD 1400
-
- PowerTube
- PowerTube HVP-HD 1400
- TE 内部编号 2399611-1
- TE 内部产品描述 3POS,HVP1400,ASSY,90DEG,COD A/B/C
- 所有 PowerTube HVP-HD 1400 90º 接头 (90)
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器和端子端接到 : 母排
-
电路应用 : 电源
-
主要产品颜色 : 土黄色, 蓝色, 黑色
文档
产品图纸
- 3POS,PIN DIA 14.0,HDR ASSY,90DEG HVP-HD1400 ENG_CD_2399611_E1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2399611-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_2399611-1_D.3d_stp.zip 英文版本
- ENG_CVM_CVM_2399611-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_2399611-1_D.2d_dxf.zip 英文版本
数据表/目录页
- HIVONEX CONNECTORS & CHARGING SOLUTIONS ENG_CS_3-1773983-4_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160222_B.pdf 英文版本
- 产品规格 ENG_SS_108-160407_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
可密封 : 是
-
连接器和端子端接到 : 母排
电气特征
-
标称电压架构 (V): 1000
-
工作电压 (VDC): 1000
-
工作电压 (VAC): 1000
主体特性
-
连接器和键控代码 : A/B/C
-
主要产品颜色 : 土黄色, 蓝色, 黑色
接触件特性
-
接合插针直径 : 14 mm [ .55 in ]
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
接合对准类型 : 极化
-
连接器安装类型 : 面板安装
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
IP 等级 : IP6K9K
