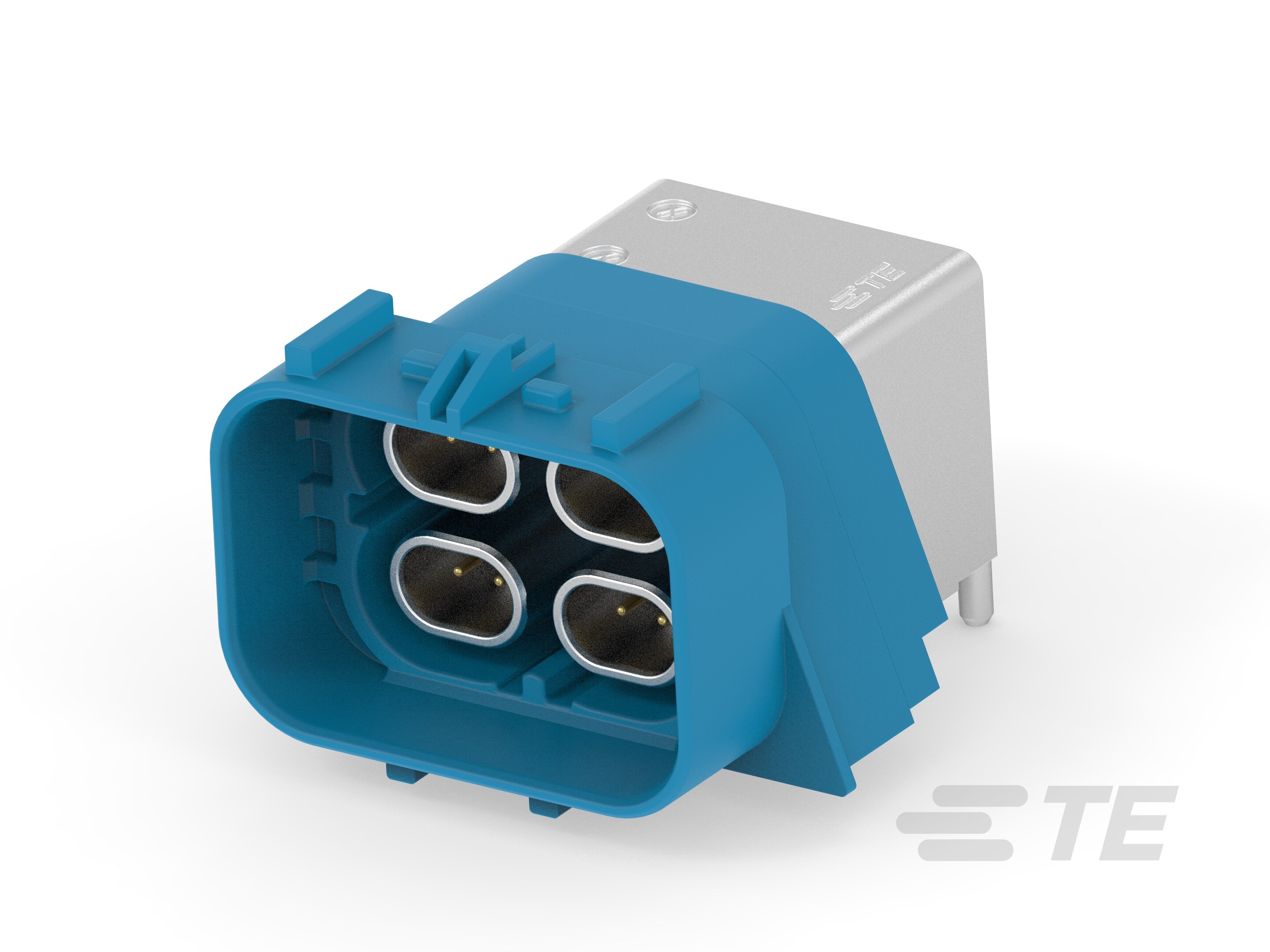

Wire-to-Board, Sealable, Horizontal, 4 Position, Board Mount, C Code, 2 mm [.079 in] Centerline, Data Connectivity Headers
2397322-3
Wire-to-Board, Sealable, Horizontal, 4 Position, Board Mount, C Code, 2 mm [.079 in] Centerline, Data Connectivity Headers
-
- GEMnet
- TE 内部编号 2397322-3
- TE 内部产品描述 GEMnet,HRD,4P 90deg ,Sealed,COD C
-
连接器系统 : 线到板
-
可密封 : 是
-
屏蔽 : 否
-
PCB 安装方向 : 水平
-
位数 : 4
文档
产品图纸
- GEMnet 4P 90DEG SEALED HEADER ENG_CD_2397322_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2397322-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2397322-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2397322-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2397322-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160325_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 线到板
-
可密封 : 是
结构特性
-
行数 : 2
-
PCB 安装方向 : 水平
-
位数 : 4
主体特性
-
连接器和键控代码 : C
接触件特性
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 2
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 淡蓝色
-
中心线（间距） : 2 mm [ .079 in ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 72
-
封装方法 : Reel
