2395224-2

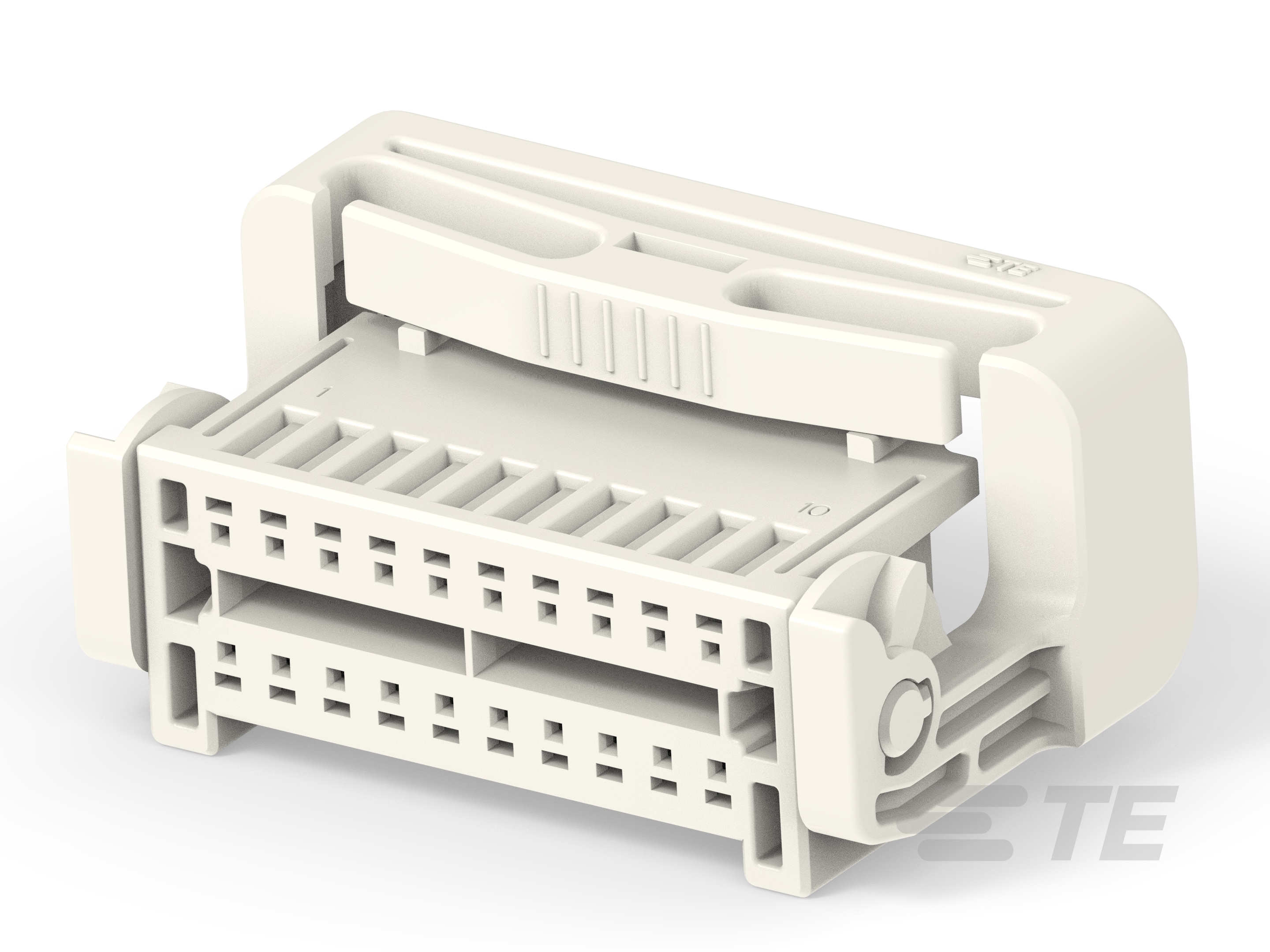

20 Position, Plug, Housing Assembly, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 2 Row, Wire & Cable, Power & Signal, FLIP-N-LOK
2395224-2
20 Position, Plug, Housing Assembly, Crimp, Wire-to-Board, 2.5 mm [.098 in] Centerline, 2 Row, Wire & Cable, Power & Signal, FLIP-N-LOK
-
- FLIP-N-LOK
- TE 内部编号 2395224-2
- TE 内部产品描述 20P GI2.5, RECEPTACLE ASSY, FLIP-N-LOK
-
连接器产品类型 : 护套配件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
位数 : 20
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- GI2.5 RECEPTACLE ASSEMBLY, FLIP-N-LOK ENG_CD_2395224_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2395224-2_8.pdf 3D
- 下载查看 ENG_CVM_CVM_2395224-2_8.3d_igs.zip 英文版本
- ENG_CVM_CVM_2395224-2_8.3d_stp.zip 英文版本
- ENG_CVM_CVM_2395224-2_8.2d_dxf.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160822_6.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-160088_B.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20120926_C1_3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 护套配件
-
连接器和壳体类型 : 插头
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 3
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
行间距 : 5 mm [ .197 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -86 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
