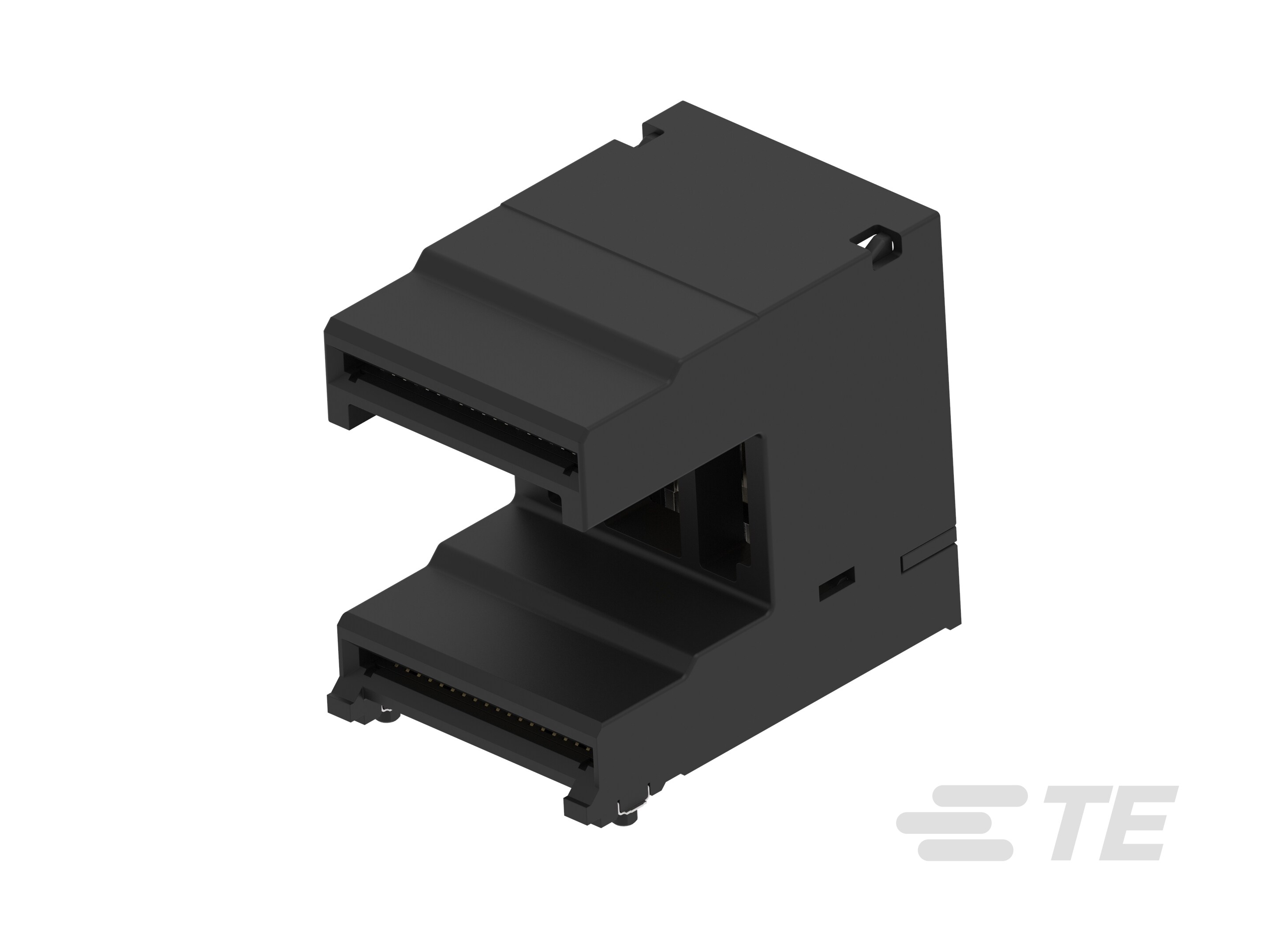

2394949-1
QSFP112, Connector, .8mm [.031in] Centerline, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F], Data Rate (Max) 112 Gb/s, 76 Position
2394949-1
QSFP112, Connector, .8mm [.031in] Centerline, Signal, Operating Temperature Range -55 – 105 °C [-67 – 221 °F], Data Rate (Max) 112 Gb/s, 76 Position
- TE 内部编号 2394949-1
- TE 内部产品描述 RCPT CONN QSFP 112 STACKED
-
外形尺寸 : QSFP112
-
插拔式 I/O 产品类型 : 连接器
-
中心线（间距） : .8 mm [ .031 in ]
-
电路应用 : Signal
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
文档
产品图纸
- RECEPTACLE CONNECTOR, 76 P QSFP 112 STACKED ENG_CD_2394949_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2394949-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2394949-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2394949-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2394949-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160505_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-78828_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
外形尺寸 : QSFP112
-
插拔式 I/O 产品类型 : 连接器
结构特性
-
位数 : 76
-
端口数量 : 2
-
端口矩阵配置 : 2 x 1
电气特征
-
数据速率（最大值） (Gb/s): 112
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : .8 mm [ .031 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 托盘/盒
