2394925-4

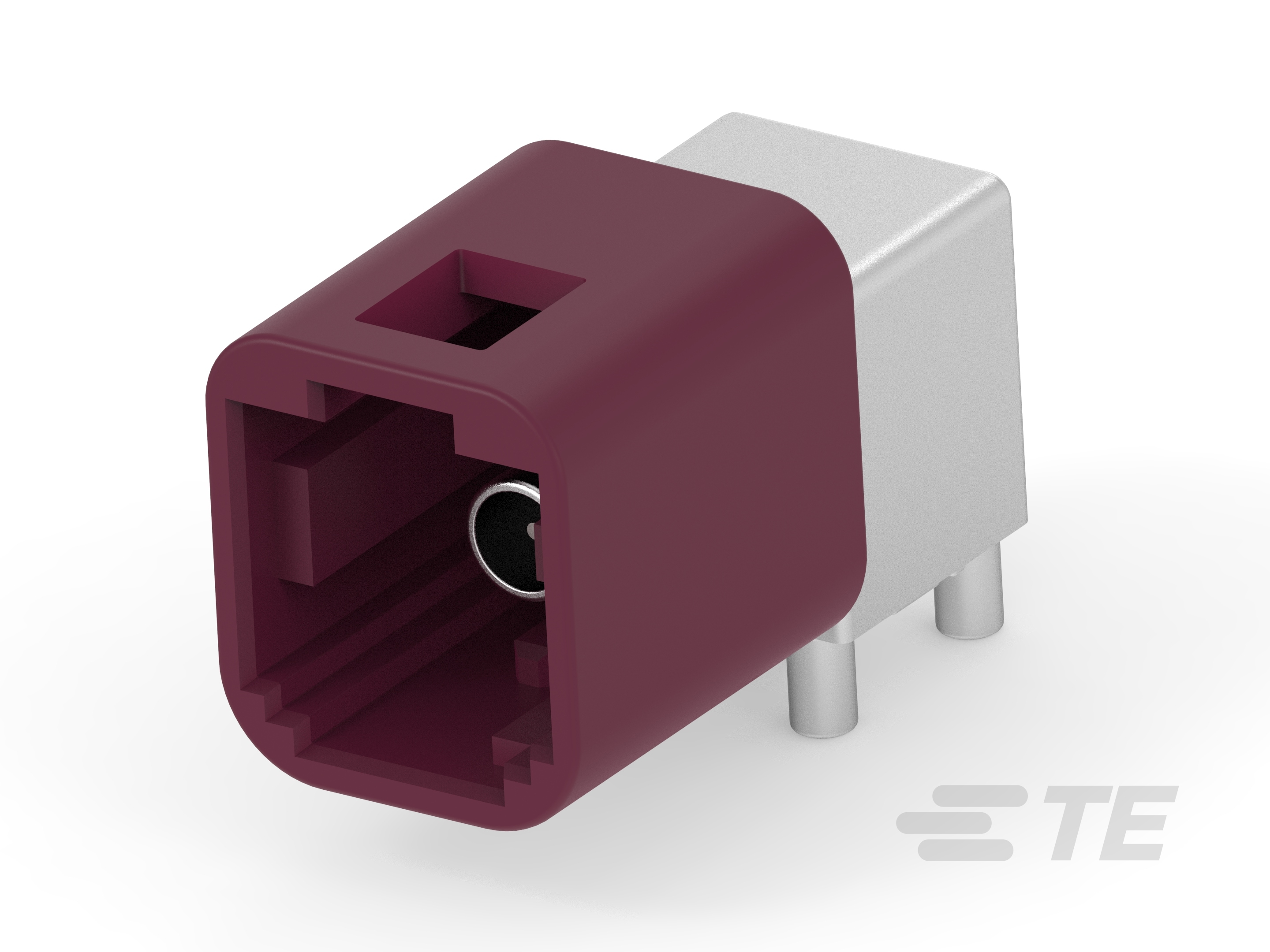

Cable-to-Board, Shielded, Horizontal, 1 Position, Board Mount, D Code, -40 – 105 °C [-40 – 221 °F], Data Connectivity Headers
2394925-4
Cable-to-Board, Shielded, Horizontal, 1 Position, Board Mount, D Code, -40 – 105 °C [-40 – 221 °F], Data Connectivity Headers
- TE 内部编号 2394925-4
- TE 内部产品描述 1P,MATE-AX,HDR ASSY,90DEG,COD D
-
连接器系统 : 缆到板
-
可密封 : 否
-
屏蔽 : 是
-
PCB 安装方向 : 水平
-
位数 : 1
文档
产品图纸
- MATE-AX HEADER ASSY 1 POS 90 DEGREE UNSEALED ENG_CD_2394925_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2394925-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2394925-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2394925-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2394925-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94571_A3.pdf 英文版本
- 产品规格 ENG_SS_108-94544_A5.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 缆到板
-
可密封 : 否
结构特性
-
行数 : 1
-
PCB 安装方向 : 水平
-
位数 : 1
主体特性
-
主体材料 : PA GF
-
连接器和键控代码 : D
接触件特性
-
端子类型 : 插针
-
中心接触件 : 带有
-
端子接触部电镀材料 : 银 (Ag)
-
射频连接器中心端子电镀材料 : 锡 (Sn)
-
外部端子电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
壳体颜色 : 酒红紫
尺寸
-
连接器高度 : 10.1 mm [ .4 in ]
-
产品长度 (mm): 18.3
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
屏蔽 : 是
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : Reel
-
封装数量 : 410
其他
-
电介质材料 : LCP
