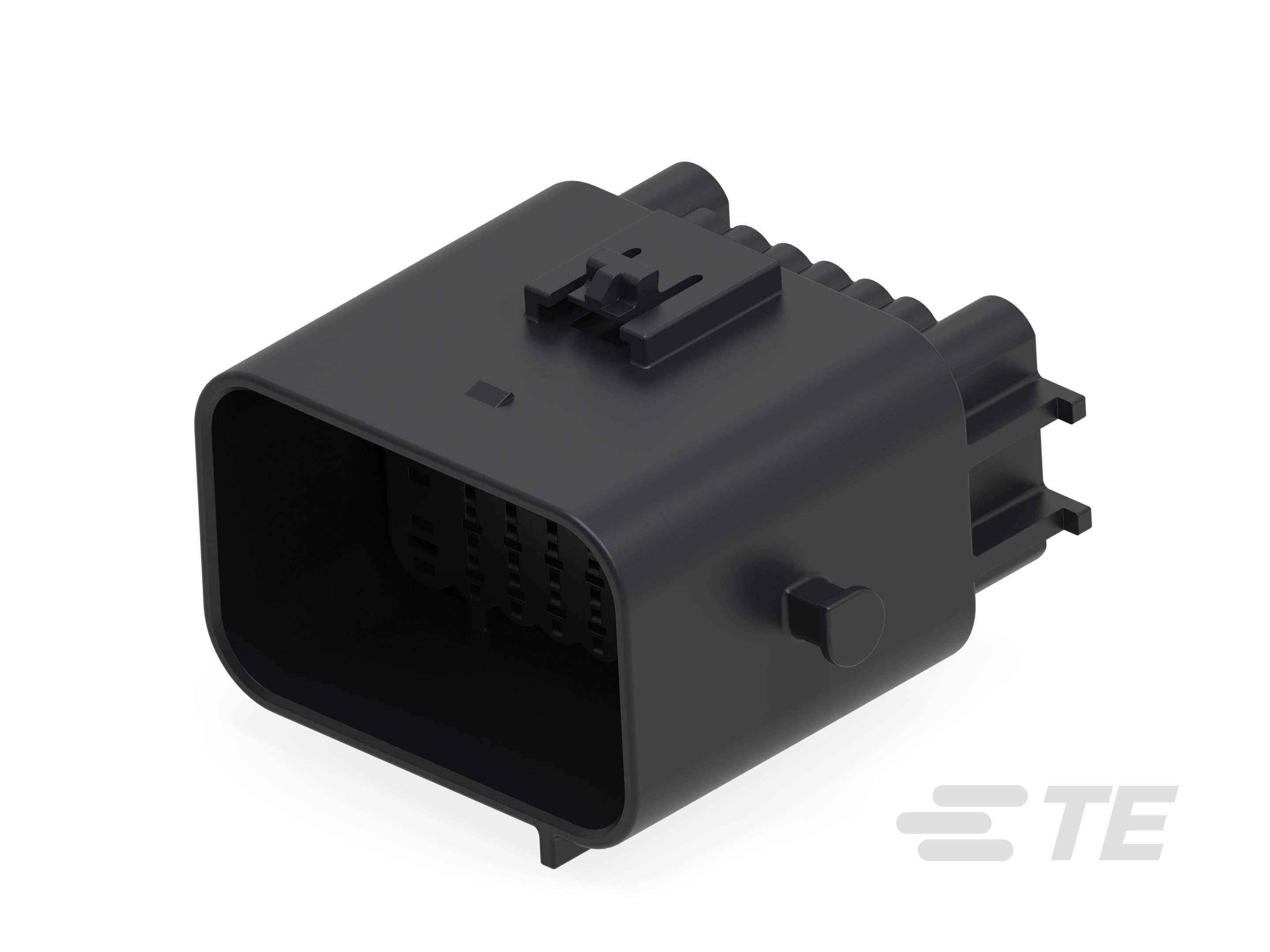

Name: TAB CONN CVR,36POS,AMP MCP 1.5K
Brand: AMP MCP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 36
行数 : 5

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端
端子大小 : 1.6mm | 2.8mm
对接公端宽度 (mm): 1.6 | 2.8
对接公端宽度 (in): .063 | .11
端子额定电流（最大值） (A): 10 | 30

机械附件

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

中心线（间距） : 4 mm [ .157 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

其他

能够保证连接器位置 : 否

2390416-1

12 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Black, Wire & Cable, Power, AMP MCP 1.5K

2390416-1

12 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Black, Wire & Cable, Power, AMP MCP 1.5K

标称电压架构 (V): 12

连接器和壳体类型 : 公端子护套

位数 : 36

可密封 : 否

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

产品变更通知

规格特性

产品类型特性

混合型连接器 : 是

连接器形状 : 矩形

连接器和壳体类型 : 公端子护套

可密封 : 否

主要锁定特性 : 锁定枪

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 36

行数 : 5

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

主要产品颜色 : 黑色

接触件特性

端子类型 : 公端

端子大小 : 1.6mm | 2.8mm

对接公端宽度 (mm): 1.6 | 2.8

对接公端宽度 (in): .063 | .11

端子额定电流（最大值） (A): 10 | 30

机械附件

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

中心线（间距） : 4 mm [ .157 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : 电源

其他

能够保证连接器位置 : 否

产品合规性
