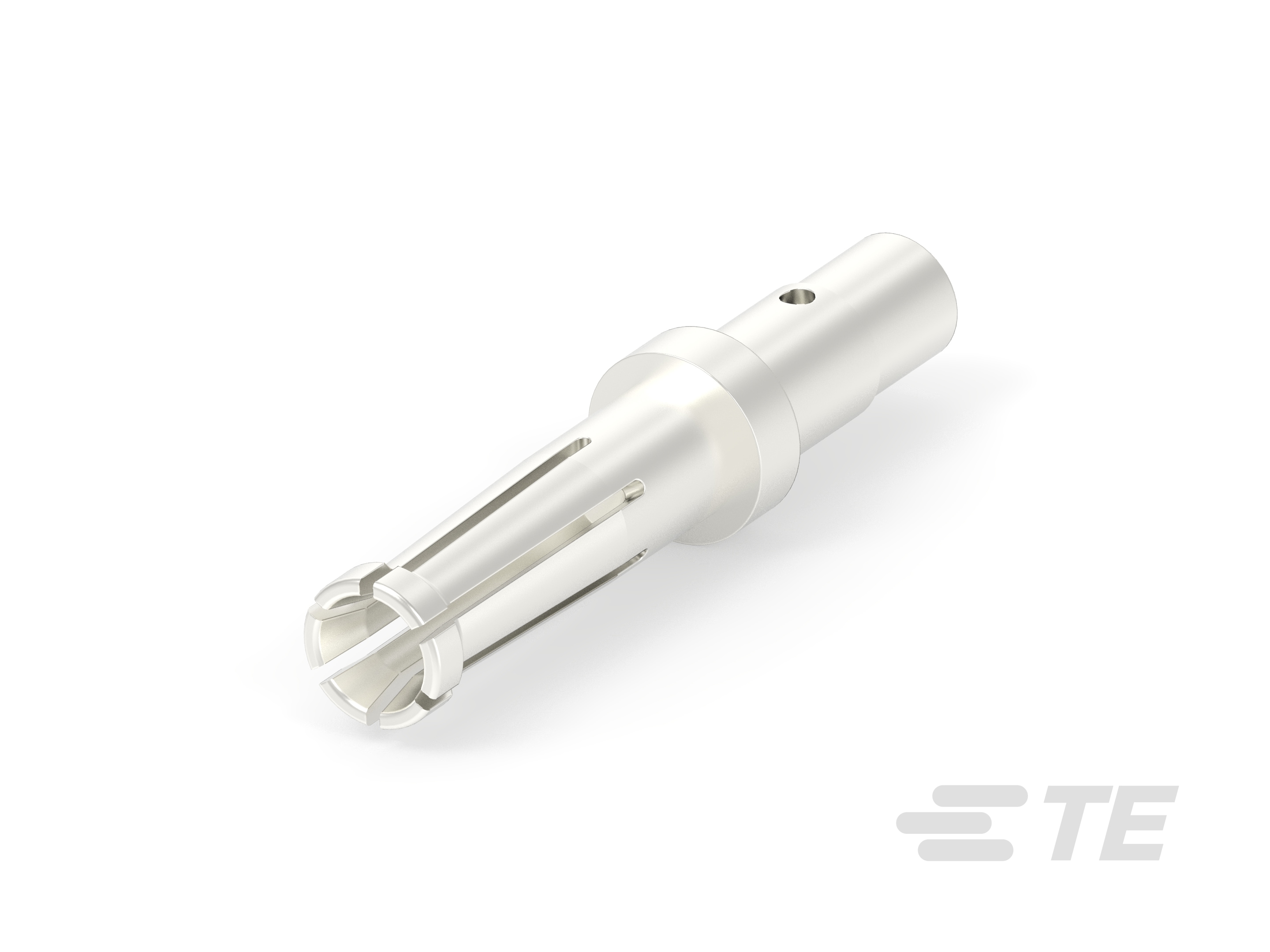

2390328-1
Socket Contact, Silver (Ag), 120 VAC, 120 VDC, Discrete Wire, 10 – 8 AWG, 5.26 – 8.36 mm² Wire, 10382 – 16507 CMA, 4/8 Indent Crimp, Brass, Power
2390328-1
Socket Contact, Silver (Ag), 120 VAC, 120 VDC, Discrete Wire, 10 – 8 AWG, 5.26 – 8.36 mm² Wire, 10382 – 16507 CMA, 4/8 Indent Crimp, Brass, Power
- TE 内部编号 2390328-1
- TE 内部产品描述 Socket, Contact, 3.6 Dia BOT
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
工作电压 (VAC): 120
-
工作电压 (VDC): 120
文档
产品图纸
- SOCKET CONTACT, DIA. 3.6, 8/10AWG DOCKING ENG_CD_2390328_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2390328-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2390328-1_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2390328-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2390328-1_1.2d_dxf.zip 英文版本
数据表/目录页
- Datasheet - Blind Mating Mobile Charging Connector ENG_DS_blind-mating-mobile-charging-connector_2209.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160271_1.pdf 英文版本
Product And Material Test Reports
- Qualification of AMR Bot and Charging Connector ENG_PMTR_501-134149_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
结构特性
-
与线缆类型兼容 : 分离式导线
电气特征
-
工作电压 (VAC): 120
-
工作电压 (VDC): 120
接触件特性
-
端子类型 : 插座
-
端子接触部电镀材料 : 银 (Ag)
-
导线端子端接区域电镀材料 : 银
-
端子基材 : 黄铜
-
端子额定电流（最大值） (A): 40
端接特性
-
线缆端接方法 : 4/8 缩进压接
-
产品端接到 : 线缆
尺寸
-
线径 (AWG): 10 – 8
-
线径 (mm²): 5.26 – 8.36
-
线径 (CMA): 10382 – 16507
使用环境
-
工组温度范围 : -20 – 60 °C [ -4 – 140 °F ]
操作/应用
-
电路应用 : 电源
