2390144-7

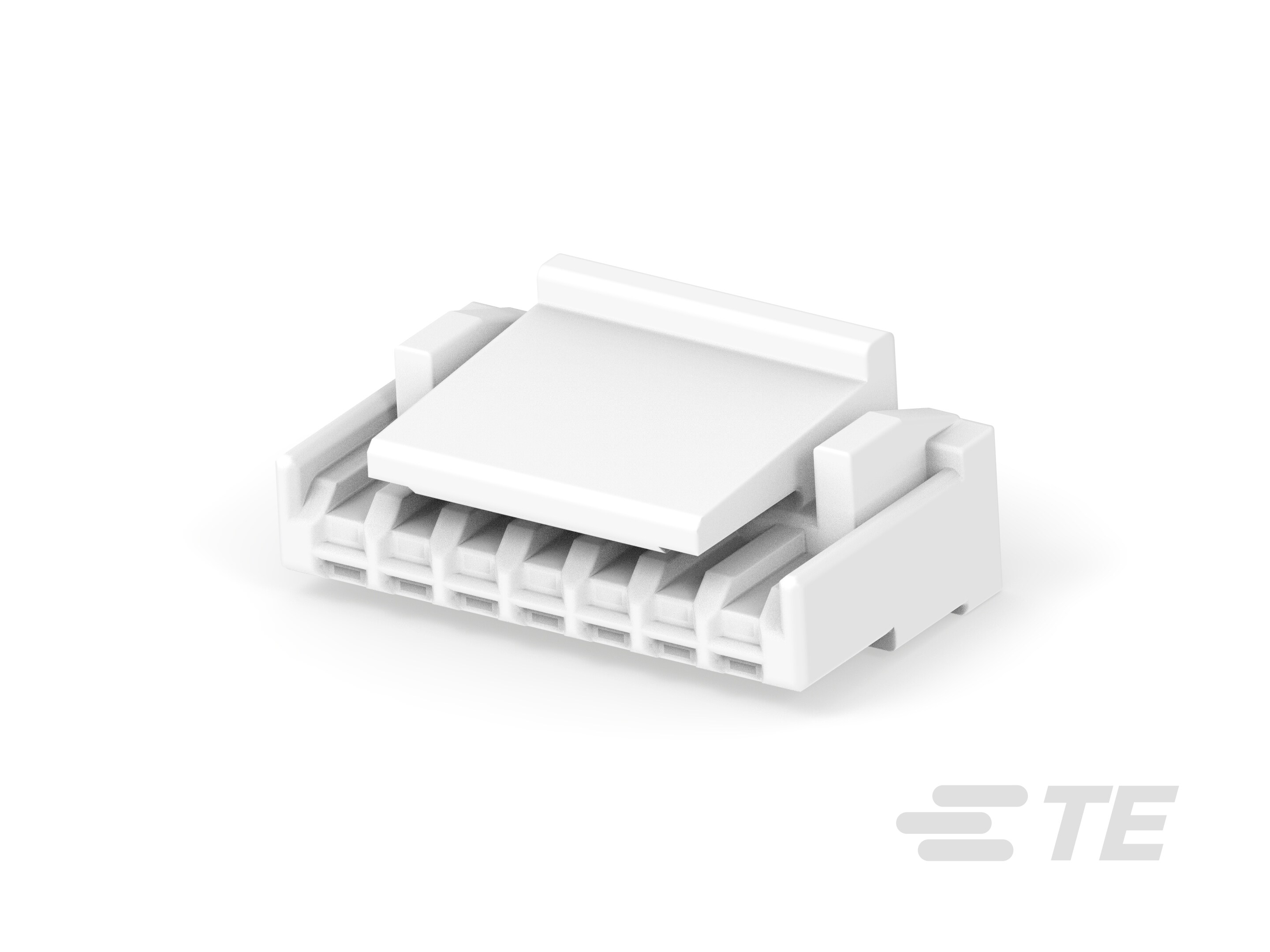

7 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 1.25 mm [.049 in] Centerline, 1 Row, Wire & Cable, Power & Signal, HPI

1.25P 7POS WTB CABLE HSG NA-2390144-7

2390144-7

7 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 1.25 mm [.049 in] Centerline, 1 Row, Wire & Cable, Power & Signal, HPI

    • HPI
  • TE 内部编号 2390144-7
  • TE 内部产品描述 1.25P 7POS WTB CABLE HSG NA

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • UL 阻燃性等级 : UL 94V-0

  • 位数 : 7

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器产品类型 : 外壳

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 线到板

  • 可密封 : 否

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 7

  • 行数 : 1

电气特征

  • 介质耐压（最大值） (VAC): 500

  • 绝缘电阻 (MΩ): 100

  • 端接电阻 (mΩ): 20

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子额定电流（最大值） (A): 1

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性 : 不带

  • 应力消除 : 不带

  • 接合固定 : 带有

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 壳体入口配置 : 两端闭合

  • 中心线（间距） : 1.25 mm [ .049 in ]

  • 外壳材料 : 尼龙 66

尺寸

  • 兼容的绝缘直径范围 (mm): .7 – 1.1

  • 线径 (AWG): 30 – 26

  • 线径 (mm²): .05 – .2

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 灼热丝额定值 : 标准件 - 非灼热丝

包装特性

  • 封装数量 : 1000

  • 封装方法 : 袋和盒
