2388749-1

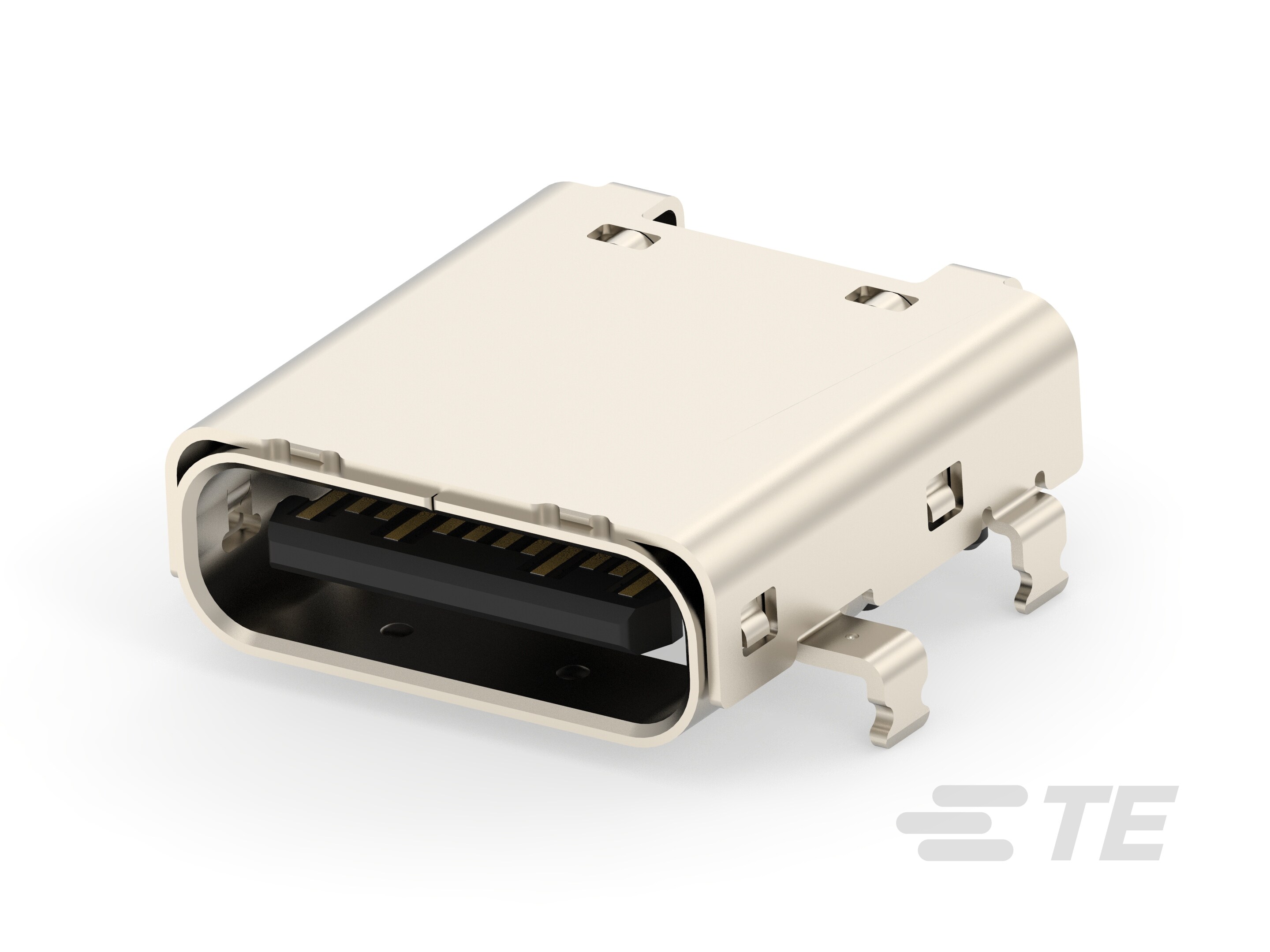

4.0, Housing for Female Terminals, 1 Port, Bottom, Right Angle, Reel & Box, Flush, Surface Mount, Board-to-Component, 24 Position, USB Connectors
2388749-1
4.0, Housing for Female Terminals, 1 Port, Bottom, Right Angle, Reel & Box, Flush, Surface Mount, Board-to-Component, 24 Position, USB Connectors
- TE 内部编号 2388749-1
- TE 内部产品描述 USB4 RECPTACLE ON BOARD
-
USB 版本 : 4.0
-
连接器和壳体类型 : 母端子护套
-
端口数量 : 1
-
PCB 安装位置 : 底部
-
主体方向 : 直角
文档
产品图纸
- USB 4.0 RECEPTACLE MID MOUNT, 24 POS,CH=1.10 ENG_CD_2388749_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2388749-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2388749-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2388749-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2388749-1_1.3d_stp.zip 英文版本
产品规格
- Test Report for USB 4.0 Connector ENG_SS_501-160390_A.pdf 英文版本
- ENG_SS_108-160251_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接地选项 : PCB 接地
-
接地特定类型 : 接地端子
-
USB 版本 : 4.0
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 板到部件
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
USB 连接器类型 : USB 4.0
结构特性
-
安装支脚数量 : 24
-
端口数量 : 1
-
位数 : 24
主体特性
-
偏移 (mm): 1.1
-
外壳电镀材料 : 镍
-
外壳电镀涂层 : 亮光
接触件特性
-
端子接触部电镀材料 : 金 (Au)
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 5
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 定位柱
-
PCB 安装位置 : 底部
-
PCB 连接器固定 : 齐平
-
PCB 安装固定类型 : 焊钉
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : LCP
-
壳体颜色 : 黑色
-
主体方向 : 直角
-
中心线（间距） : .5 mm [ .019 in ]
尺寸
-
PCB 厚度（建议） : 1 mm [ .031 – .039 in ]
使用环境
-
焊接温度（最大值） : 265 °C [ 179 °F ]
-
插接周期（最大值） : 10000
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
装配工艺特点 : 不带拾放盖
-
无卤素 : 是
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
测试标识 (TID) : 5588
-
湿度敏感度级别 : 1
-
工业标准 : EIA
包装特性
-
封装数量 : 6000
-
封装方法 : 卷和盒
