该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2388378-4

Receptacle PCB Terminal, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Reel, Terminates To Printed Circuit Board, Right Angle

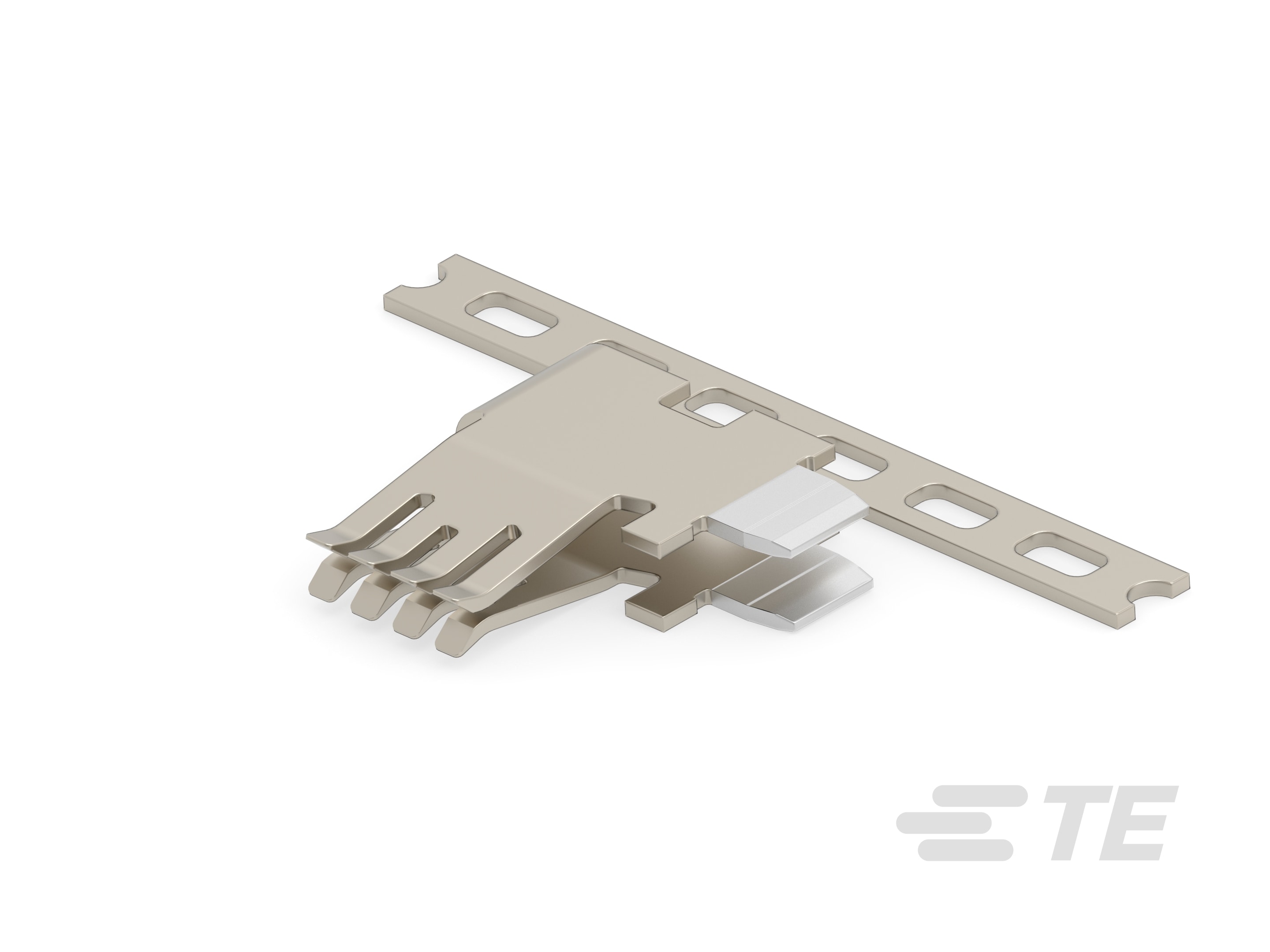

POWER REC TERM, PCB, BATT PLATFORM-2388378-4

2388378-4

Receptacle PCB Terminal, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Reel, Terminates To Printed Circuit Board, Right Angle

  • TE 内部编号 2388378-4
  • TE 内部产品描述 POWER REC TERM, PCB, BATT PLATFORM

  • PCB 端子类型 : 母端

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 对接公端宽度 : 7 mm [ .276 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

  • PCB 的外形高度 : 10.3 mm [ .41 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

接触件特性

  • PCB 端子类型 : 母端

  • 对接公端宽度 : 7 mm [ .276 in ]

  • 对接公端厚度 : .8 mm [ .031 in ]

  • 端子电镀材料 : 锡 | 镍

  • 端子底板材料 : 镍

  • 端子方向 : 直角

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 产品端接到 : 印刷电路板

尺寸

  • 端子材料厚度 : .5 mm [ .02 in ]

  • 板下延伸 : 3 mm [ .118 in ]

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • PCB 的外形高度 : 10.3 mm [ .41 in ]

使用环境

  • 工组温度范围 : -10 – 80 °C [ 14 – 176 °F ]

包装特性

  • 封装方法 : Reel
