2388376-4

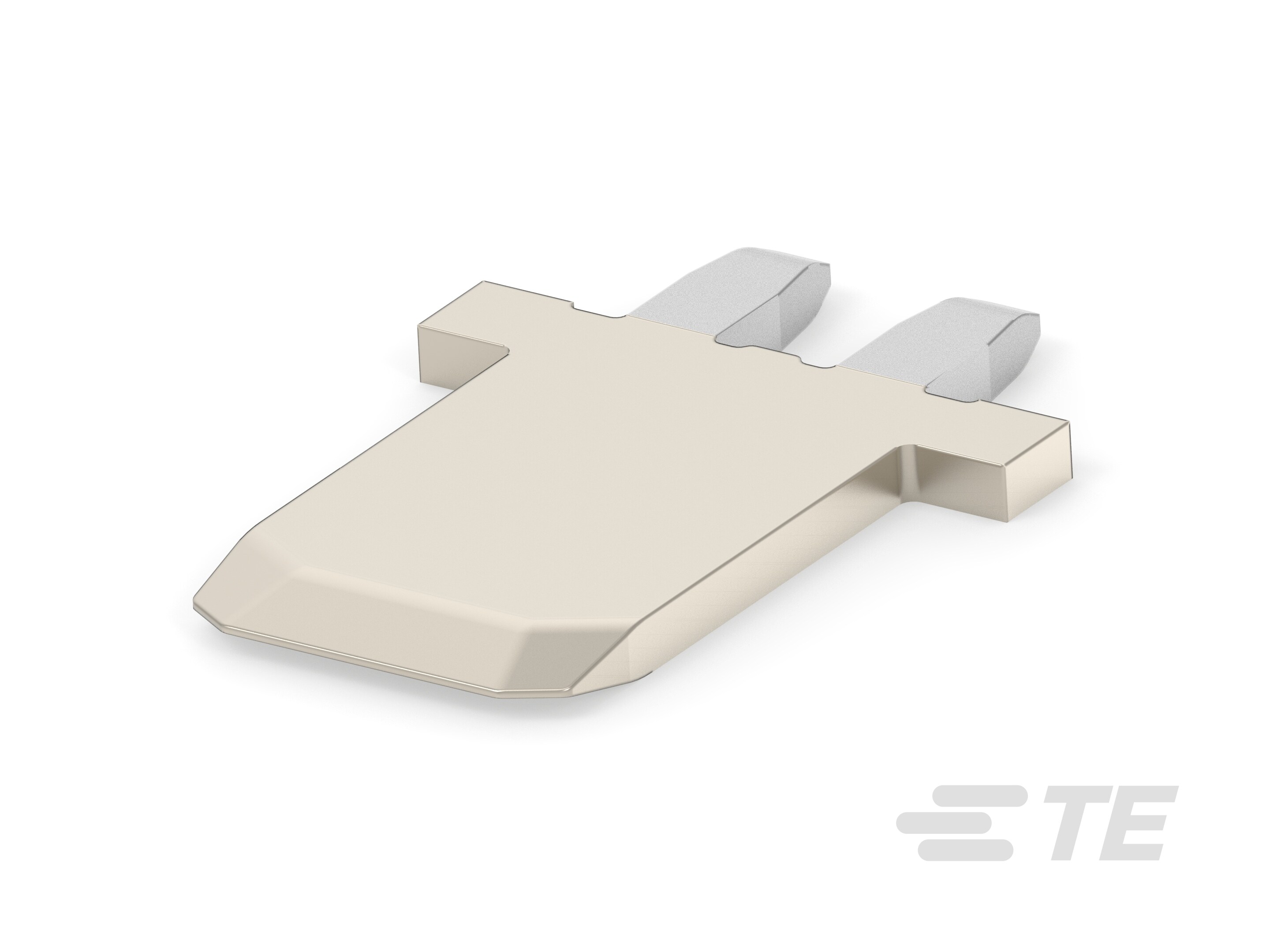

Tab, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Bag, Terminates To Printed Circuit Board, Straight, PCB Terminals
2388376-4
Tab, 7 mm [.276 in] Tab Width, Through Hole - Solder, Nickel / Tin Plating, Bag, Terminates To Printed Circuit Board, Straight, PCB Terminals
- TE 内部编号 2388376-4
- TE 内部产品描述 POWER TAB TERM, PCB, BATT PLATFORM
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
对接公端宽度 : 7 mm [ .276 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
PCB 的外形高度 : 9.5 mm [ .37 in ]
文档
产品图纸
- TAB TERMINAL, PCB, BATTERY CONNECTOR ENG_CD_2388376_F2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2388376-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2388376-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2388376-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2388376-4_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160168_A.pdf 英文版本
Product And Material Test Reports
- Direct to PCB Battery Terminals ENG_PMTR_501-134145_A.pdf 英文版本
- ENG_PMTR_502-161480_A.pdf 英文版本
- ENG_PMTR_502-161412_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
PCB 端子类型 : 公端
-
对接公端宽度 : 7 mm [ .276 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
端子电镀材料 : 锡, 镍
-
端子底板材料 : 镍
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
尺寸
-
端子材料厚度 : .8 mm [ .031 in ]
-
板下延伸 : 3 mm [ .118 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 的外形高度 : 9.5 mm [ .37 in ]
使用环境
-
工组温度范围 : -10 – 80 °C [ 14 – 176 °F ]
包装特性
-
封装方法 : Bag
