2388170-1

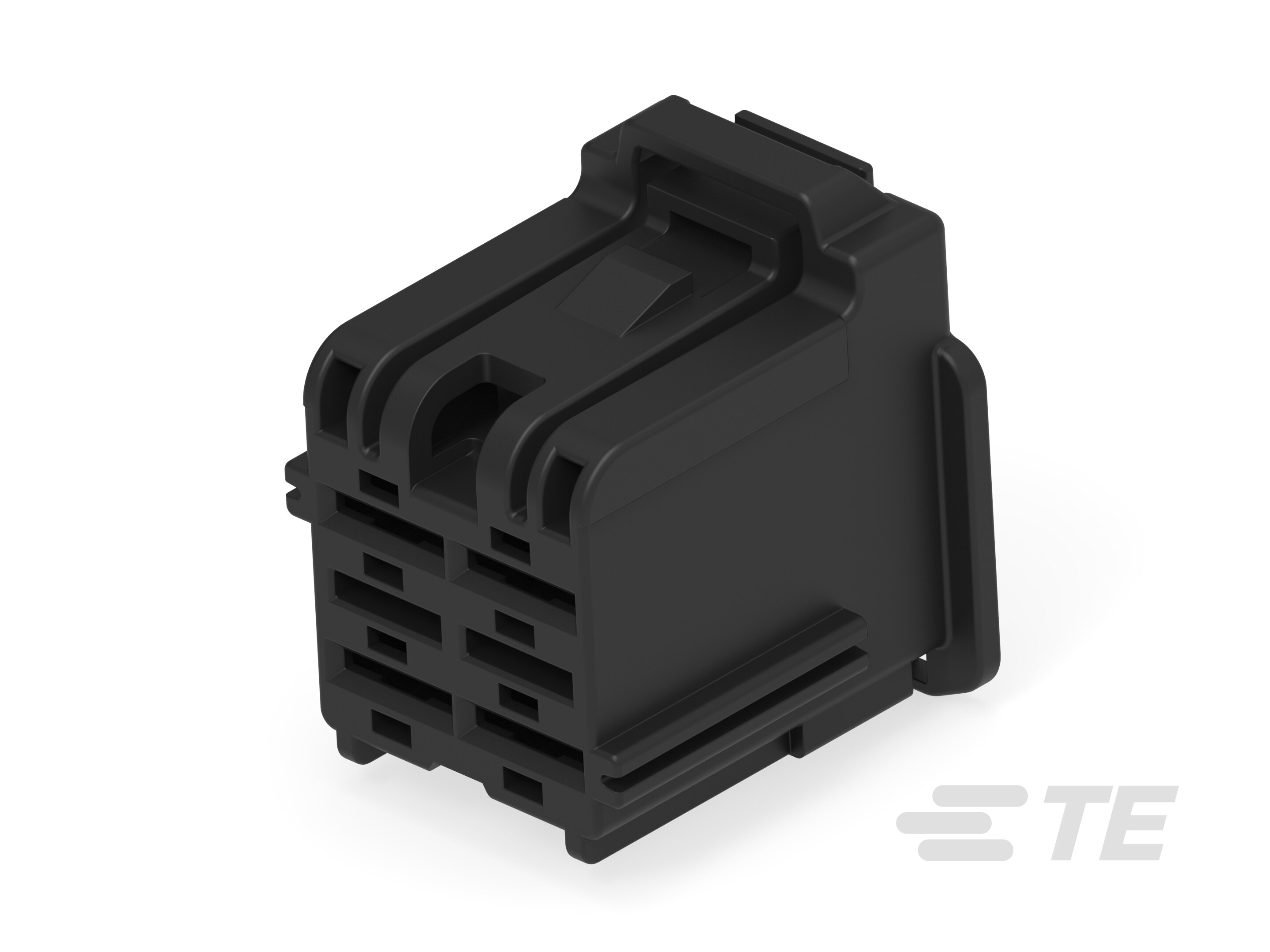

4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 8 mm [.315 in] Centerline, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
2388170-1
4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 8 mm [.315 in] Centerline, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
- TE 内部编号 2388170-1
- TE 内部产品描述 4POS,AMP MCP 6.3/4.8K,REC HSG,UNSLD
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 5.8 mm [ .228 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 8 mm [ .315 in ]
文档
产品图纸
- MCP6.3 4P UNSEALED CONNECTOR PLUG HOUSING ENG_CD_2388170_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2388170-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2388170-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2388170-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2388170-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94718_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
标称电压架构 (V): 24
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 6.3K
-
对接公端宽度 : 5.8 mm [ .228 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA
-
中心线（间距） : 8 mm [ .315 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94HB
其他
-
能够保证连接器位置 : 否
