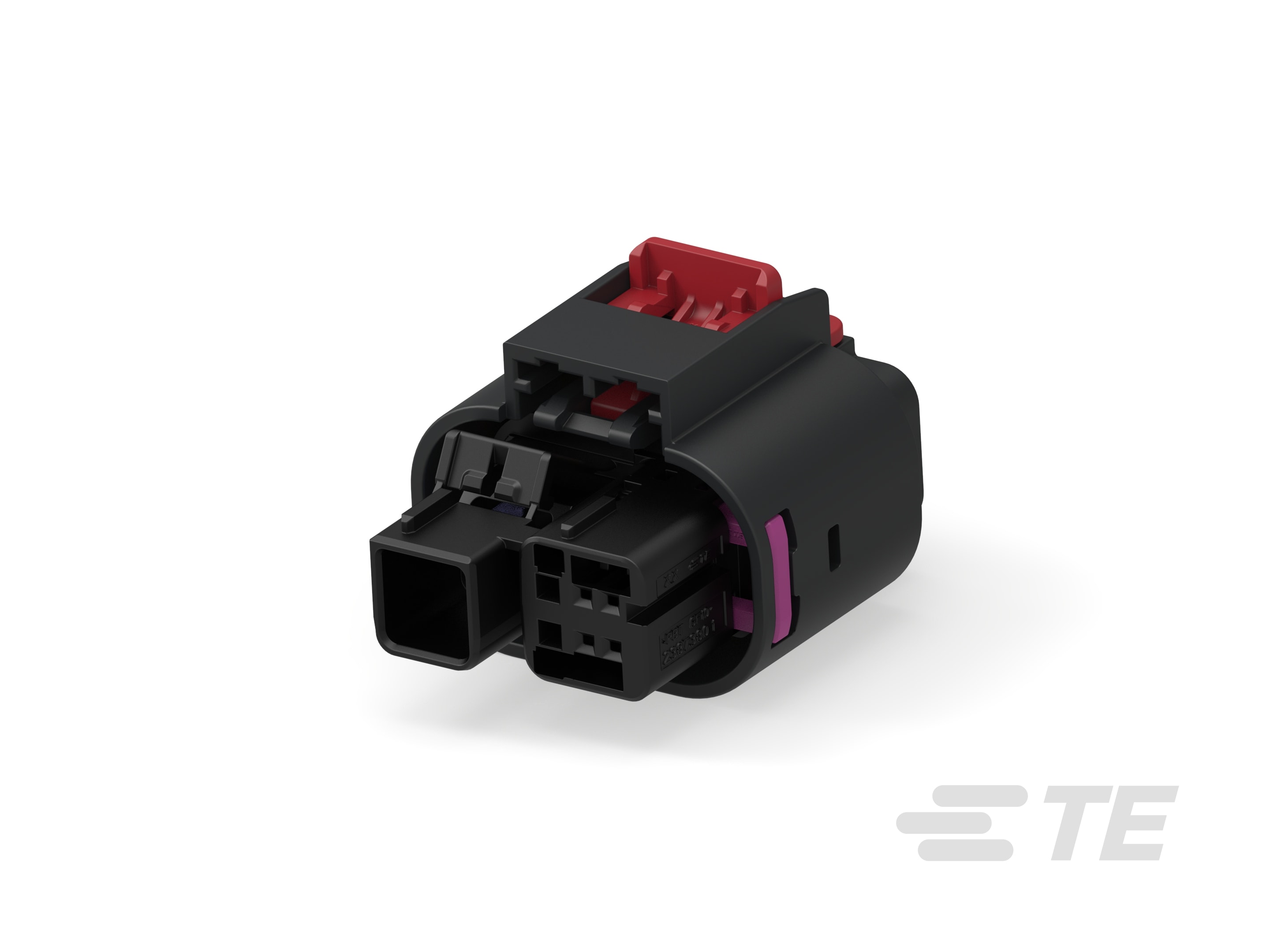

2387380-1
Wire-to-Board, Sealable, 180° Cable Exit, 8 Position, A Code, Shielded, Housing for Female Terminals, Crimp, Signal, Data Connectivity Housings
2387380-1
Wire-to-Board, Sealable, 180° Cable Exit, 8 Position, A Code, Shielded, Housing for Female Terminals, Crimp, Signal, Data Connectivity Housings
- TE 内部编号 2387380-1
- TE 内部产品描述 Lidar Plug, Matenet+Power+signal, cod A
-
连接器系统 : 线到板
-
可密封 : 是
-
出线角度 : 180°
-
位数 : 8
-
连接器和键控代码 : A
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2387380-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2387380-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2387380-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2387380-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160500_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
混合型连接器 : 是
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到板
-
可密封 : 是
-
连接器和壳体类型 : 母端子护套
结构特性
-
弹簧锁 : 不带
-
位数 : 8
电气特征
-
阻抗 (Ω): 100
-
工作电压 (VDC): 60
-
工作电压 (VAC): 60
信号特征
-
工作频率范围 (MHz): 0 – 1000
主体特性
-
电缆出口类型 : 直式
-
主体材料 : PBT GF10
-
插针 : 不带
-
出线角度 : 180°
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插座
-
对接公端宽度 (mm): .5, .63
-
对接公端宽度 (in): .02, .024
-
对接公端厚度 (mm): .4, .63
-
对接公端厚度 (in): .015, .024
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 黑色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
电缆类型 : 以太网
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : Signal
