2386629-4

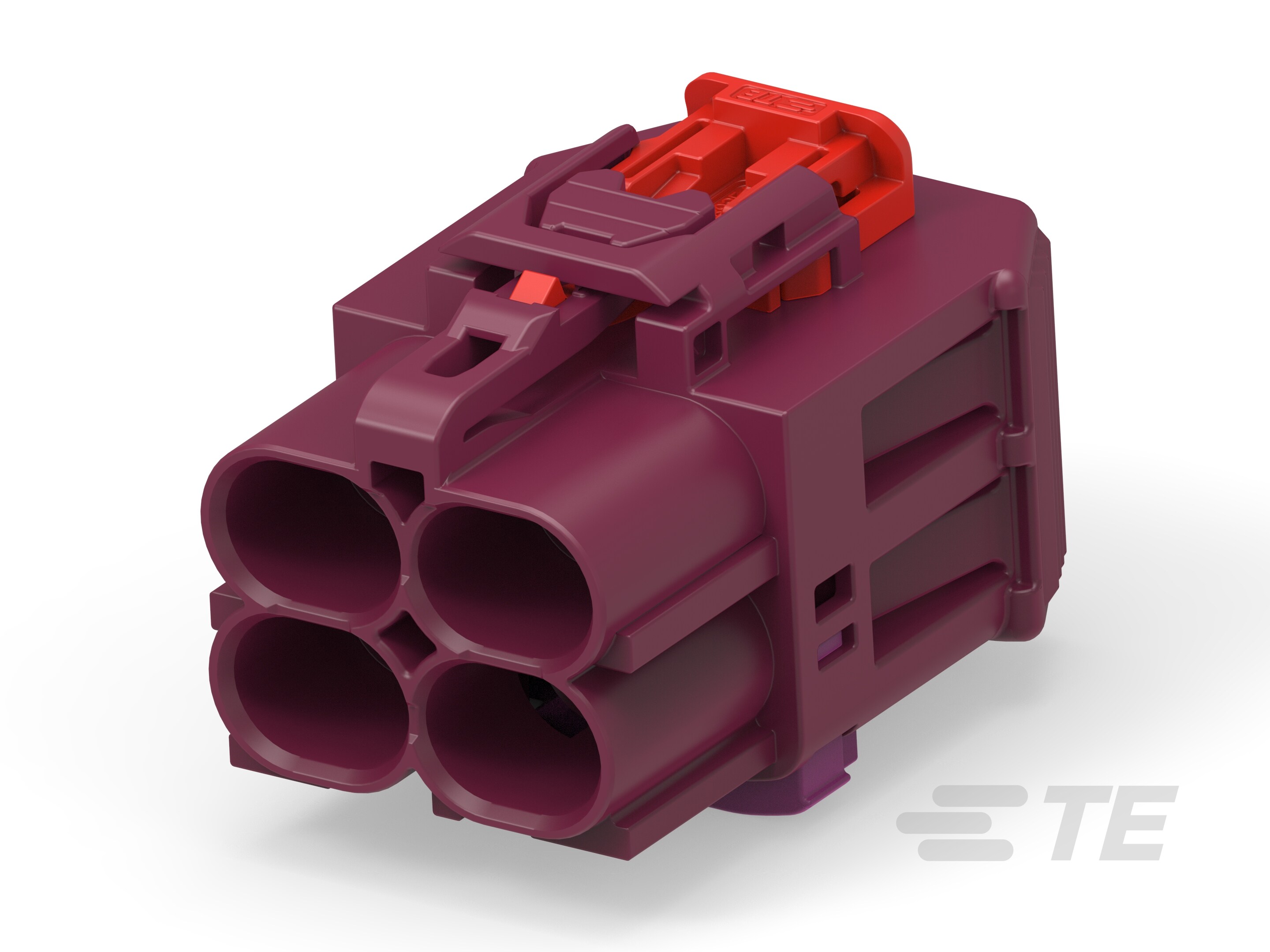

Cable-to-Cable, 180° Cable Exit, 4 Position, D Code, Housing for Female Terminals, 8 mm [.31 in] Centerline, Crimp, Data Connectivity Housings
2386629-4
Cable-to-Cable, 180° Cable Exit, 4 Position, D Code, Housing for Female Terminals, 8 mm [.31 in] Centerline, Crimp, Data Connectivity Housings
-
- GEMnet
- TE 内部编号 2386629-4
- TE 内部产品描述 4PORT,GEMNET,SOC HSG ASSY,180DEG,COD D
-
连接器系统 : 缆到缆
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 4
-
连接器和键控代码 : D
文档
产品图纸
- HOUSING SUBASSEMBLY, PLUG, 180 DEGREE, 4PORT, GEMnet ENG_CD_2386629_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2386629-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2386629-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2386629-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2386629-4_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160097_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 缆到缆
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 2
-
位数 : 4
电气特征
-
阻抗 (Ω): 2
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : D
接触件特性
-
接合插针直径 : .5 mm [ .02 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 酒红紫
-
中心线（间距） : 8 mm [ .31 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 高速数据
其他
-
能够保证连接器位置 : 是
