2385002-2

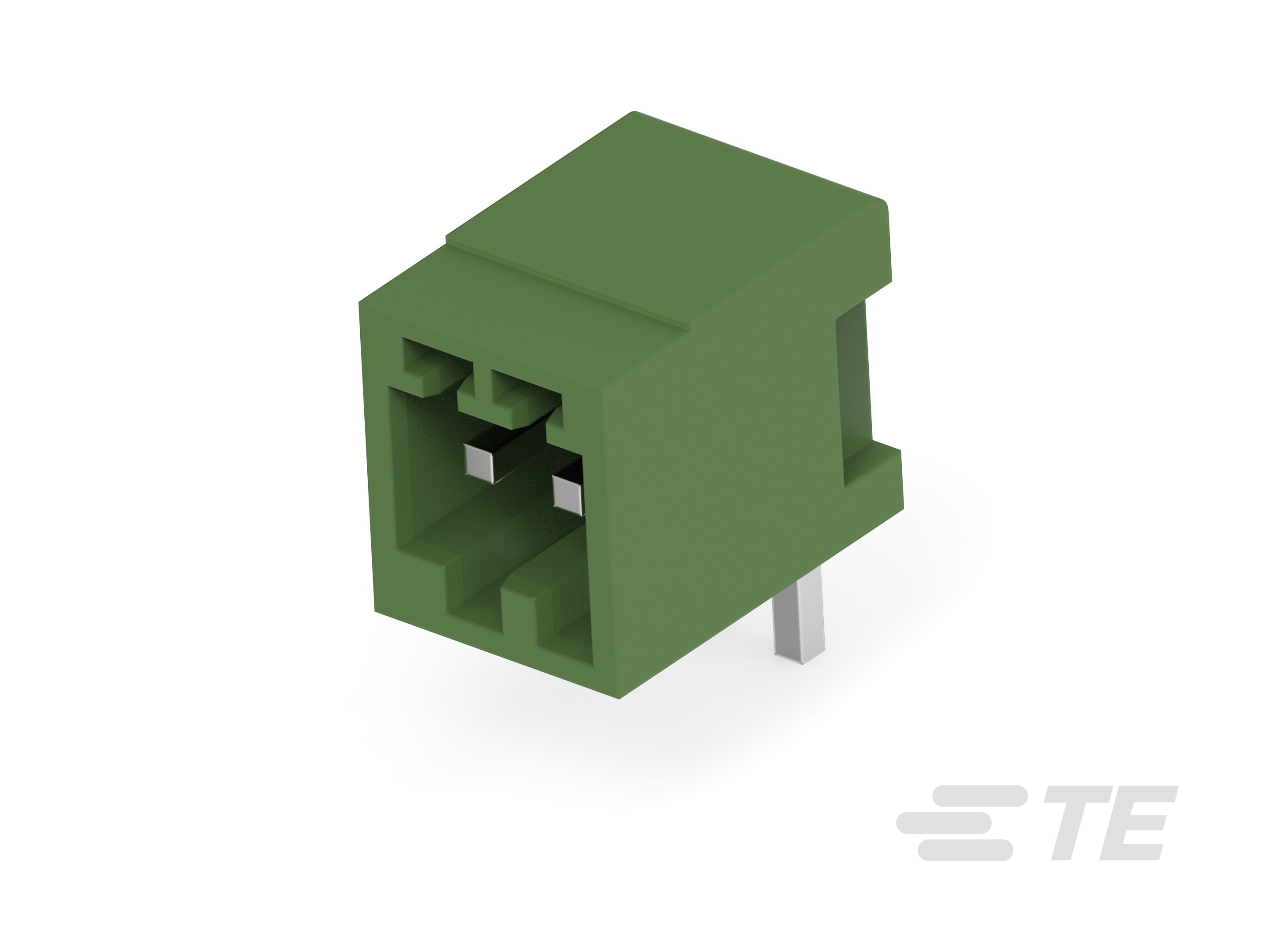

2 Position PCB Terminal Block, Header, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 150 VAC, Printed Circuit Board, Right Angle
2385002-2
2 Position PCB Terminal Block, Header, Wire-to-Board, 2.5 mm [.098 in] Centerline, 1 Row, 150 VAC, Printed Circuit Board, Right Angle
- TE 内部编号 2385002-2
- TE 内部产品描述 2P TB HDR 90 DEG,PITCH 2.5 &TL 3.8mm
-
位数 : 2
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
中心线（间距） : 2.5 mm [ .098 in ]
-
行数 : 1
文档
产品图纸
- TERMINAL BLOCK, 90 DEG HEADER, PITCH 2.5mm, TAIL LENGTH 3.8mm ENG_CD_2385002_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2385002-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2385002-2_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2385002-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2385002-2_1.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - Buchanan Push-In-Pcb-Connectors ENG_DS_buchanan-push-in-pcb-connectors-ds-en_2204.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32242_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 全部带罩
-
接线端子连接器类型 : 公端
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
堆叠配置 : 侧面可堆叠
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VAC): 150
主体特性
-
主要产品颜色 : 绿色
-
产品方向 : 直角
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 锡 (Sn)
-
端子额定电流（最大值） (A): 4
端接特性
-
端接柱体和尾部长度 : 3.8 mm [ .149 in ]
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : PA 66
-
中心线（间距） : 2.5 mm [ .098 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Box
