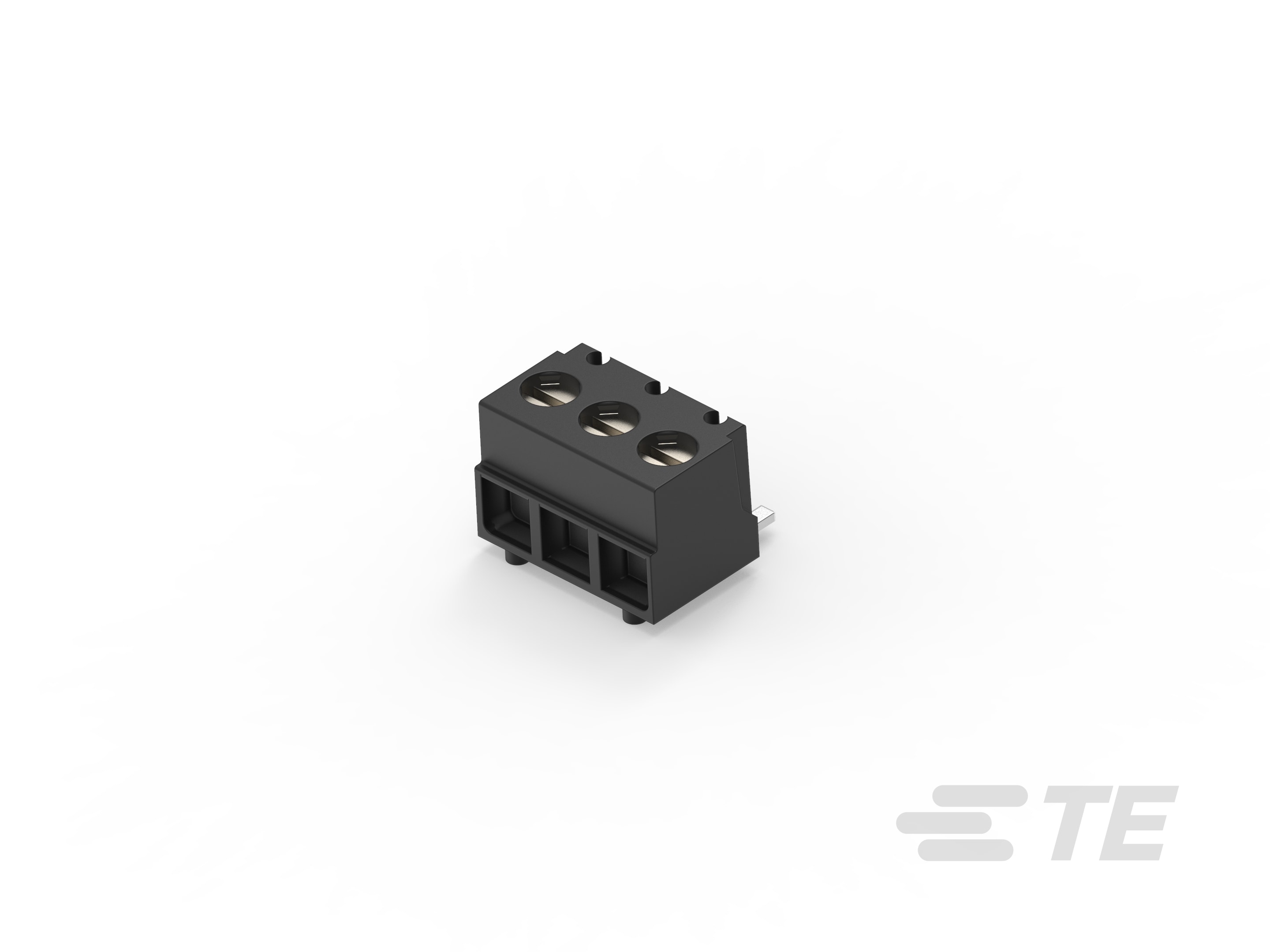

2383941-3
Header, Wire-to-Board, 3 Position, 3.81 mm [.15 in] Centerline, 1 Row, 90° Wire Entry Angle, 28 – 18 AWG Wire Size, PCB Terminal Blocks
2383941-3
Header, Wire-to-Board, 3 Position, 3.81 mm [.15 in] Centerline, 1 Row, 90° Wire Entry Angle, 28 – 18 AWG Wire Size, PCB Terminal Blocks
- TE 内部编号 2383941-3
- TE 内部产品描述 TERMI-BLOK SMD MOUNT 180_3P_3.81 MM 7A
-
封装方法 : 卷带包装
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
主要产品颜色 : 黑色
-
螺钉材料 : 铜合金
文档
产品图纸
- TERMINAL BLOCK, SMD MOUNT, 180 DEGREE, 3.81 MM PITCH 7A ENG_CD_2383941_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2383941-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2383941-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2383941-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2383941-3_A.3d_stp.zip 英文版本
数据表/目录页
- Board Mount Reflow Terminal Block ENG_DS_pcb_boardmount_terminalblocks_2108.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160151_1.pdf 英文版本
- 产品规格 ENG_SS_108-160231_1.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接线端子连接器类型 : 公端
-
电线保护 : 带有
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
堆叠层次 : 第 1 级
-
电线进入角度 : 90°
-
位数 : 3
-
电线进入位置 : 侧
-
堆叠配置 : 侧面可堆叠
-
行数 : 1
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 黑色
-
产品方向 : 垂直
接触件特性
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 7
-
端子接触部电镀材料 : 锡
机械附件
-
螺钉材料 : 铜合金
-
螺纹尺寸 : M2
-
螺钉电镀材料 : 锡
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 3.81 mm [ .15 in ]
-
外壳材料 : 高温聚酰胺
尺寸
-
线径 (AWG): 28 – 18
-
线径 (mm²): .08 – .82
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装方法 : 卷带包装
-
封装数量 : 300
