2378936-1

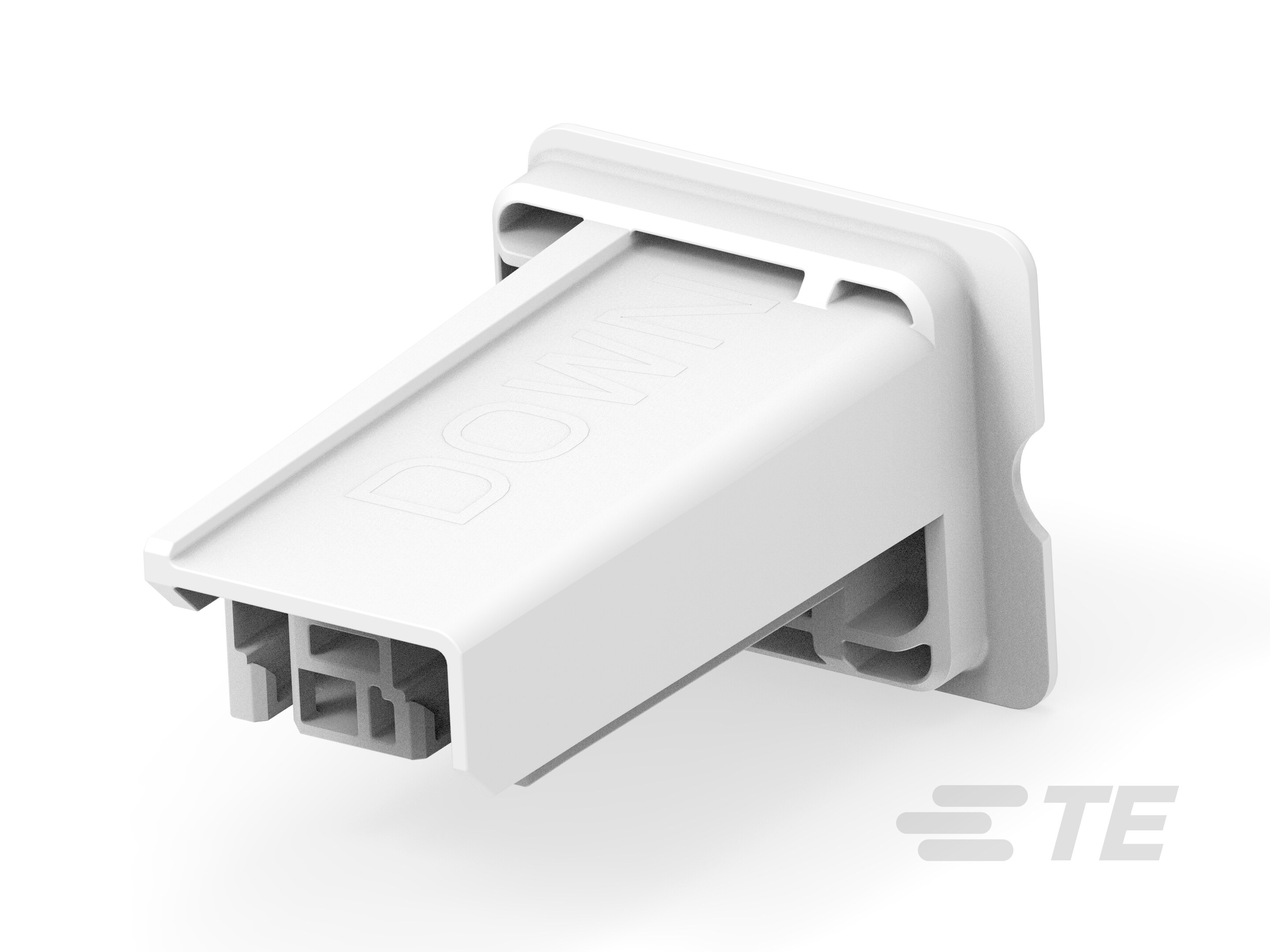

Receptacle, Receptacle, 2 Position, Straight, UL 94V-0, Natural, LCP, Cable Mount (Free-Hanging), Loose Piece, Crimp Terminal Housings
2378936-1
Receptacle, Receptacle, 2 Position, Straight, UL 94V-0, Natural, LCP, Cable Mount (Free-Hanging), Loose Piece, Crimp Terminal Housings
- TE 内部编号 2378936-1
- TE 内部产品描述 HOUSING, RECPT, POS-LOK, 250 SRS, RH NAT
-
端子类型 : 母端
-
连接器和壳体类型 : 母端
-
位数 : 2
-
端子方向 : 直式
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- HOUSING, RECEPTACLE, POSITIVE-LOCK. 2 POSN, 250 SERIES ENG_CD_2378936_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2378936-1_C1.pdf 3D
- 下载查看 ENG_CVM_CVM_2378936-1_C1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2378936-1_C1.3d_stp.zip 英文版本
- ENG_CVM_CVM_2378936-1_C1.3d_igs.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-143127_B1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_12.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 元件到导线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 母端
结构特性
-
行数 : 1
-
位数 : 2
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子方向 : 直式
机械附件
-
接合固定类型 : 自锁
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : LCP
-
中心线（间距） : 8 mm [ .315 in ]
尺寸
-
线径 (AWG): 16 – 14
-
线径 (mm²): 1.3 – 5.27
使用环境
-
工组温度范围 : -40 – 240 °C [ -40 – 464 °F ]
行业标准
-
灼热丝额定值 : 高温部件 - 非灼热丝
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : 零散零件
