2377789-2

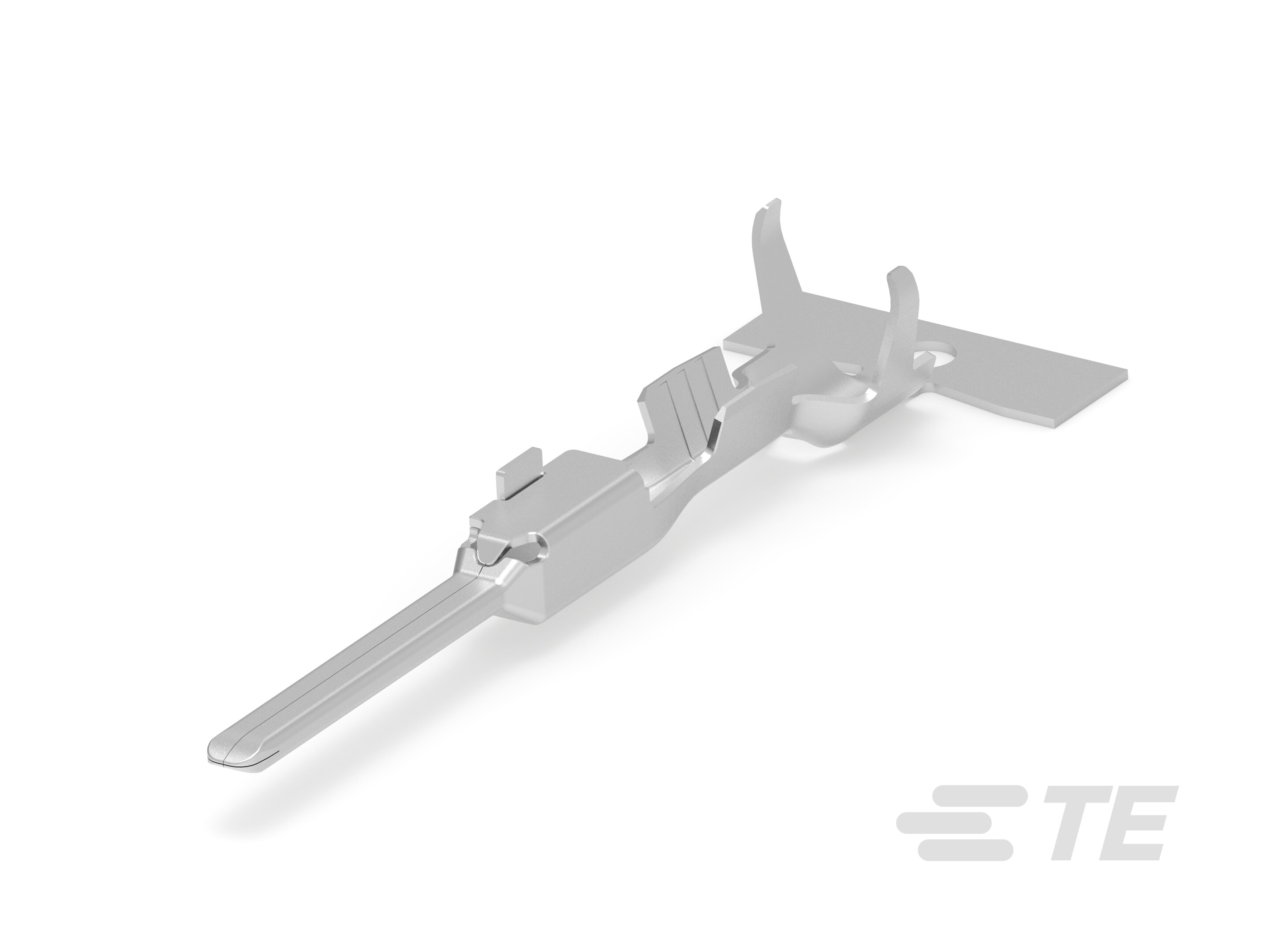

Tab Terminal, 20 AWG, .5 mm² Wire, 1.2 mm [.047 in] Tab Width, Tin (Sn), Sealable, .6 mm [.023 in] Tab Thickness, Single Wire Seal (SWS)
2377789-2
Tab Terminal, 20 AWG, .5 mm² Wire, 1.2 mm [.047 in] Tab Width, Tin (Sn), Sealable, .6 mm [.023 in] Tab Thickness, Single Wire Seal (SWS)
- TE 内部编号 2377789-2
- TE 内部产品描述 TAB1.2X0.6,TERMINAL,SWS,REM 1.2 0.35MM2
-
端子类型 : 公端
-
线径 (AWG): 20
-
线径 (mm²): .5
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- MALE TERMINAL, TIN PLATED, REM MONO 1.2, CLEAN BODY ENG_CD_2396126_A3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2377789-2_2.pdf 3D
- 下载查看 ENG_CVM_CVM_2377789-2_2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2377789-2_2.3d_stp.zip 英文版本
- ENG_CVM_CVM_2377789-2_2.2d_dxf.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160148_C.pdf 英文版本
- 产品规格 ENG_SS_108-160283_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
-
可密封 : 是
主体特性
-
端子密封类型 : 单线密封 (SWS)
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.2mm
-
压接类型 : F 型压接
-
端子类型 : 公端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .6 mm [ .023 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 20
-
线径 (mm²): .5
-
公端长度 : 21.95 mm [ .864 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
