2377783-6

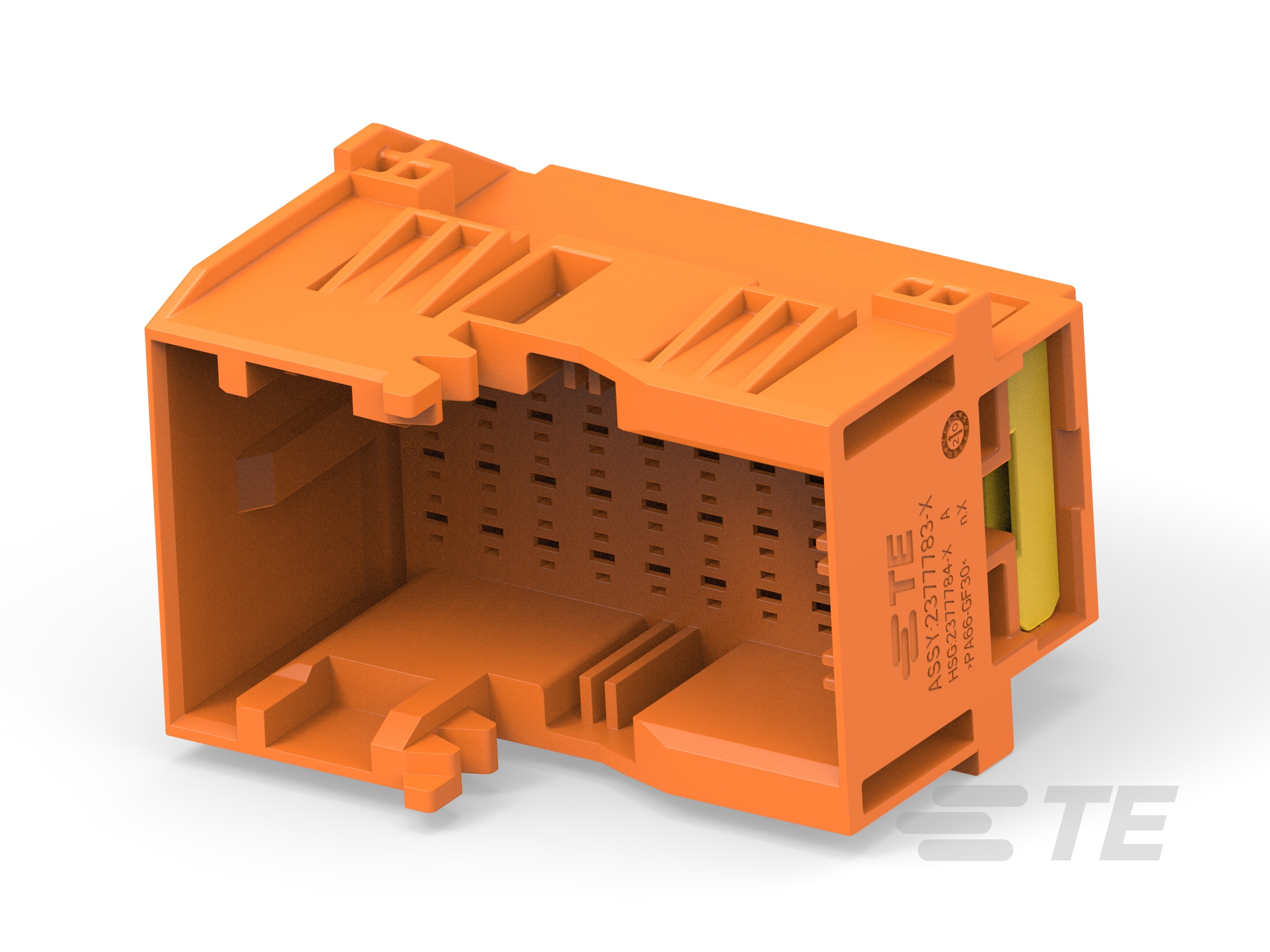

12 V / 24 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 4.2 mm [.157 in / .165 in] Centerline, Pastel Orange
2377783-6
12 V / 24 V, 36 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 4.2 mm [.157 in / .165 in] Centerline, Pastel Orange
- TE 内部编号 2377783-6
- TE 内部产品描述 36POS,AMP MCP 1.5K,TAB HSG ASSY,UNSLD
-
标称电压架构 (V): 12 | 24
-
连接器和壳体类型 : 公端子护套
-
位数 : 36
-
可密封 : 否
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
文档
产品图纸
- 36POS. 1.6x0.6 TAB HSG. ASSY ENG_CD_C-2377783_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2377783-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2377783-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2377783-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2377783-6_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160127_A.pdf 英文版本
- 产品规格 ENG_SS_108-160218_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
连接器和壳体类型 : 公端子护套
-
可密封 : 否
-
主要锁定特性 : 锁定枪
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 36
-
行数 : 4
电气特征
-
标称电压架构 (V): 12 | 24
主体特性
-
主要产品颜色 : 粉橙色
-
连接器和键控代码 : F
接触件特性
-
端子大小 : 1.6mm
-
对接公端宽度 : 1.6 mm [ .063 in ]
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 4 | 4.2
-
中心线（间距） (in): .157 | .165
使用环境
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
-
工作温度（最大值） : 120 °C [ 248 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94HB
其他
-
能够保证连接器位置 : 否
