2377780-6

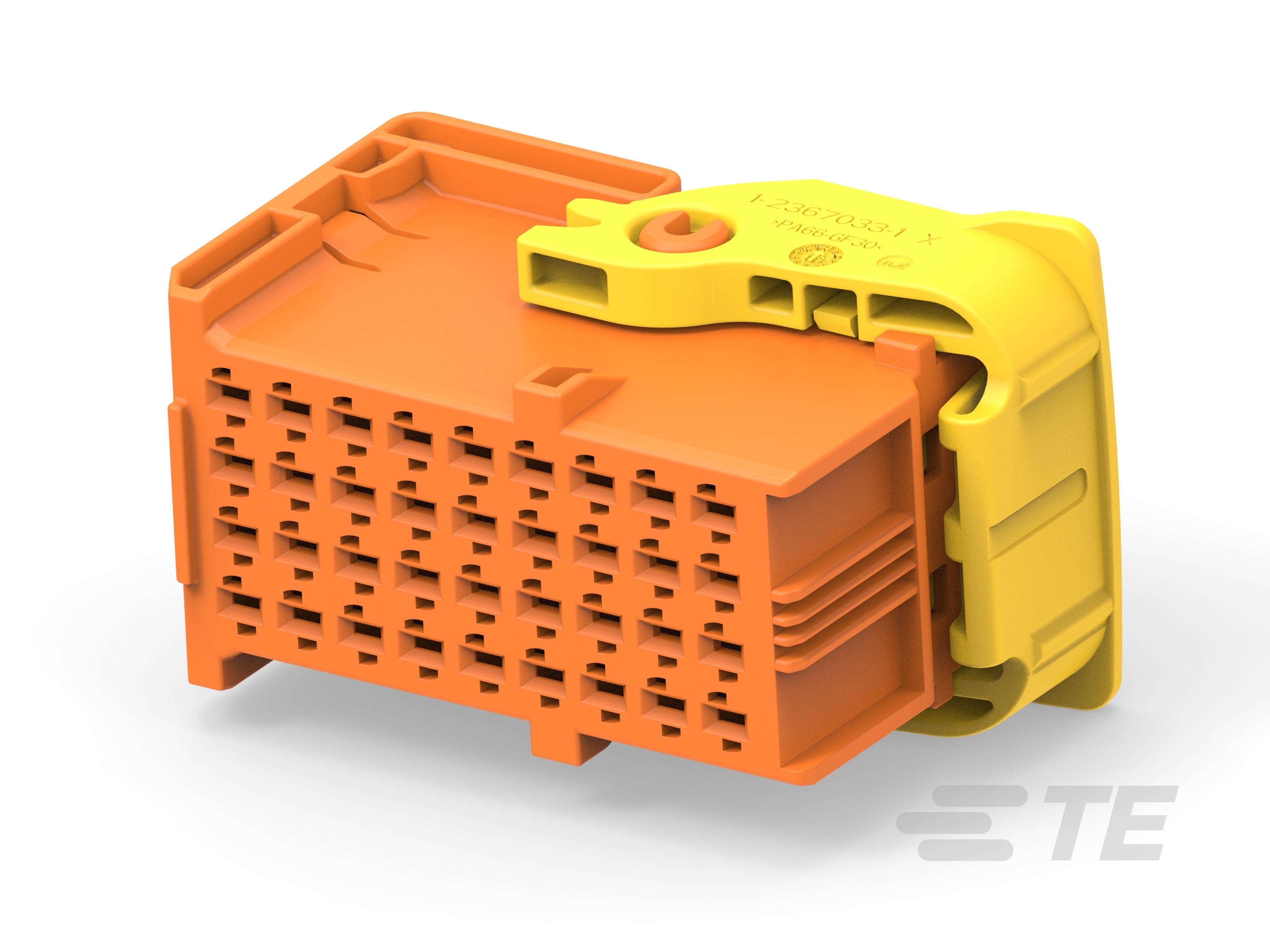

Housing for Female Terminals, Wire-to-Wire, 36 Position, 4 mm / 4.2 mm [.157 in / .165 in] Centerline, Pastel Orange, Wire & Cable, Power & Signal
2377780-6
Housing for Female Terminals, Wire-to-Wire, 36 Position, 4 mm / 4.2 mm [.157 in / .165 in] Centerline, Pastel Orange, Wire & Cable, Power & Signal
- TE 内部编号 2377780-6
- TE 内部产品描述 36POS,AMP MCP 1.5K,REC HSG ASSY,UNSLD
-
连接器系统 : 线到线
-
位数 : 36
-
连接器和壳体类型 : 母端子护套
-
中心线（间距） (mm): 4, 4.2
-
中心线（间距） (in): .157, .165
-
可密封 : 否
文档
产品图纸
- 36POS, MCP 1.5K, PLUG HSG ASSY ENG_CD_C-2377780_A6.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2377780-6_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2377780-6_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2377780-6_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2377780-6_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-160127_A.pdf 英文版本
- 产品规格 ENG_SS_108-160218_1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
连接器系统 : 线到线
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 锁定枪
结构特性
-
位数 : 36
-
行数 : 4
电气特征
-
标称电压架构 (V): 36
主体特性
-
主要产品颜色 : 粉橙色
-
连接器和键控代码 : F
接触件特性
-
端子大小 : 1.5K
-
对接公端宽度 : 1.6 mm [ .063 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 4, 4.2
-
中心线（间距） (in): .157, .165
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94HB
其他
-
能够保证连接器位置 : 否
