2373744-1

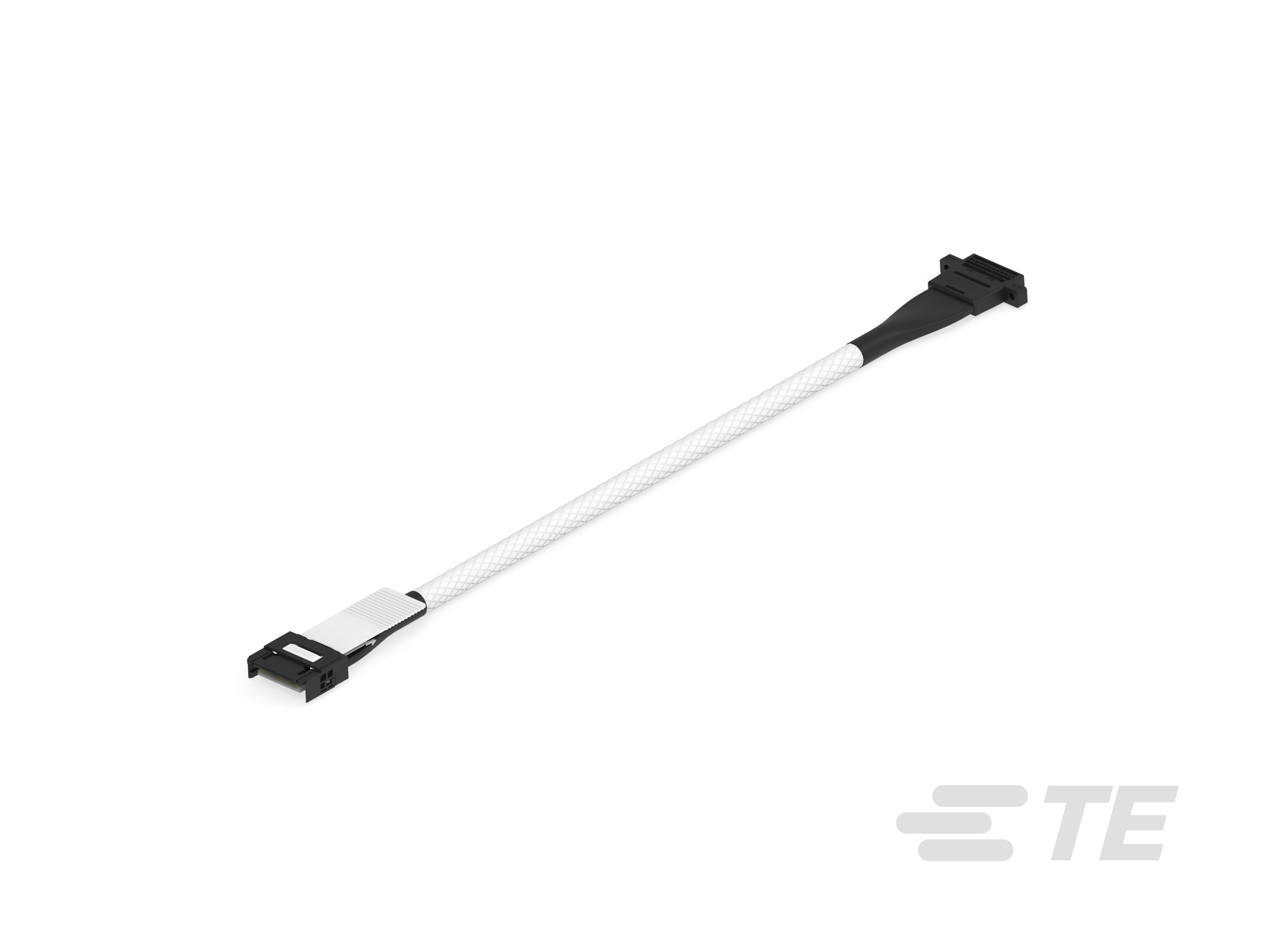

SLIVER 2.0 Cable Assembly, 56 Position, .5 m, 32 Gb/s, 30 AWG, SLIVER 2.0 Plug End A, SLIVER 2.0 Plug End B, High Speed, 12 Power Positions
2373744-1
SLIVER 2.0 Cable Assembly, 56 Position, .5 m, 32 Gb/s, 30 AWG, SLIVER 2.0 Plug End A, SLIVER 2.0 Plug End B, High Speed, 12 Power Positions
- TE 内部编号 2373744-1
- TE 内部产品描述 SLIVER 2.0 1C LEAD FRAME TO SLIVER 1C
-
线束类型 : SLIVER 2.0
-
位数 : 56
-
电缆组件长度 (m): .5
-
数据速率 (Gb/s): 32
-
电缆种类 : 分离式线对
文档
产品图纸
- S;LIVER 2.0 1C LEAD FRAME TO SLIVER 2.0 1C 85OHM ENG_CD_2373744_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2373744-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2373744-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2373744-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2373744-1_1.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-160221_A2_A2.pdf 英文版本
- ENG_SS_108-160221_A4.pdf 英文版本
- 合格检测报告 ENG_SS_501-60090_C4.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
线束类型 : SLIVER 2.0
-
电缆种类 : 分离式线对
-
电缆组件（A 端） : SLIVER 2.0 插头
-
电缆组件（B 端） : SLIVER 2.0 插头
-
线束类别 : 高速
结构特性
-
位数 : 56
-
电源位置数量 : 12
-
信号位置数量 : 44
电气特征
-
阻抗 (Ω): 85
信号特征
-
数据速率 (Gb/s): 32
主体特性
-
电缆易燃性等级 : VW-1
尺寸
-
线径 (AWG): 30
操作/应用
-
无卤素 : 是
其他
-
电缆组件长度 (m): .5
