2371035-2

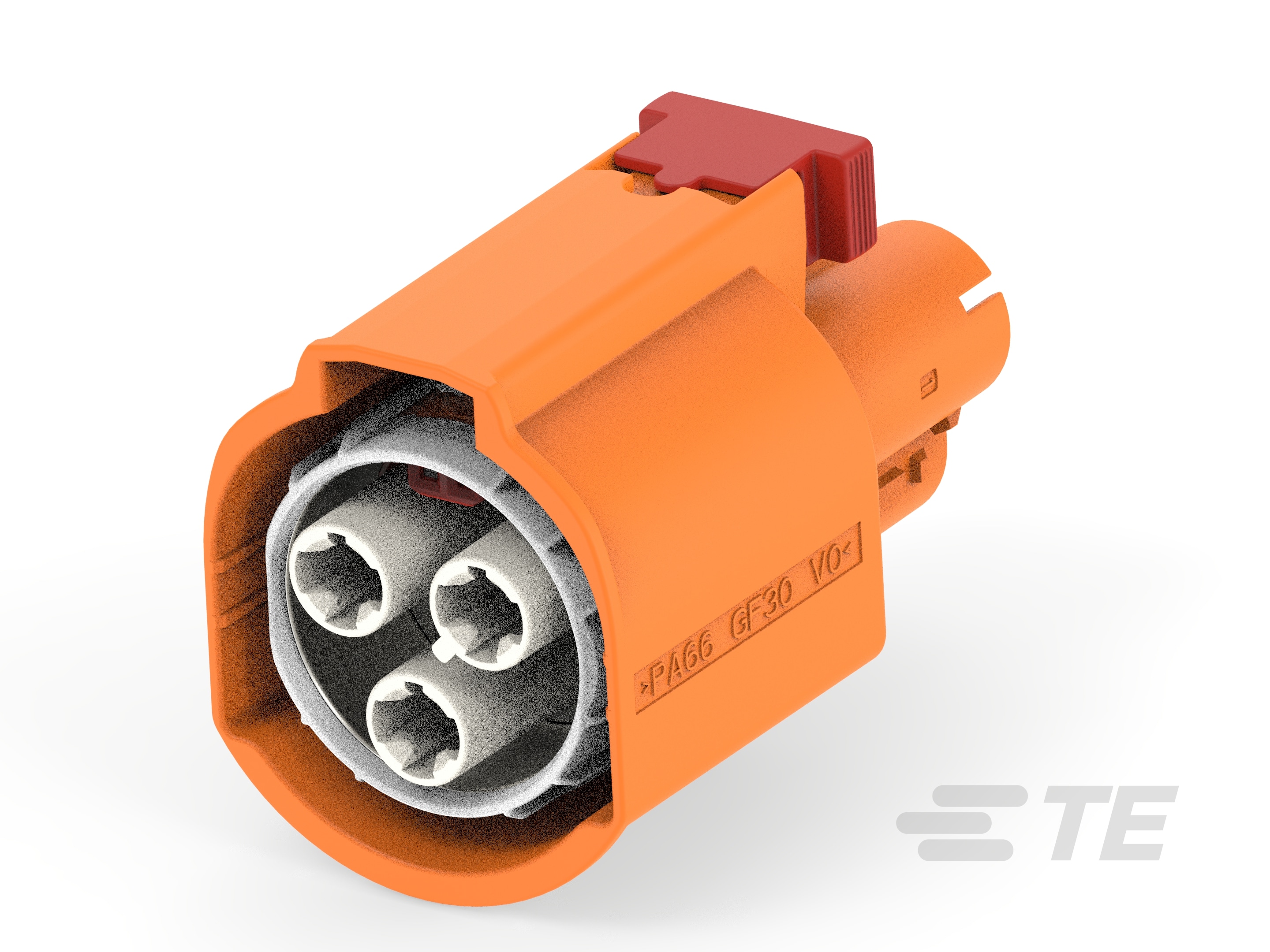

3 Position Housing, Housing for Female Terminals, Cable-to-Panel, Sealable, Orange, Wire & Cable, Power, Cable Mount (Free-Hanging), HVA HD400
2371035-2
3 Position Housing, Housing for Female Terminals, Cable-to-Panel, Sealable, Orange, Wire & Cable, Power, Cable Mount (Free-Hanging), HVA HD400
-
- HIVONEX
- HVA HD400
- TE 内部编号 2371035-2
- TE 内部产品描述 3POS,DIA 4MM,SOC HSG ASSY,SLD,COD B
-
位数 : 3
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接合插针直径 : 4 mm [ .157 in ]
-
连接器系统 : 线到面板
文档
产品图纸
- PLUG ASSEMBLY HD400, 2POS / 3POS CONNECTOR ENG_CD_2371035_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2371035-2_B1.pdf 3D
- 下载查看 ENG_CVM_CVM_2371035-2_B1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2371035-2_B1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2371035-2_B1.3d_stp.zip 英文版本
数据表/目录页
- HIVONEX CONNECTORS & CHARGING SOLUTIONS ENG_CS_3-1773983-4_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-160093_A10.pdf 英文版本
- 产品规格 ENG_SS_108-160170_A2.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 圆形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到面板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 3
-
行数 : 2
电气特征
-
工作电压 (VDC): 1000
-
工作电压 (VAC): 1000
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 橙色
-
连接器和键控代码 : B
接触件特性
-
端子类型 : 插座, 母端
-
端子大小 : 1.2mm, 4mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接合插针直径 : 4 mm [ .157 in ]
-
端子额定电流（最大值） (A): 70
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
IP 等级 : IPX9K
其他
-
能够保证连接器位置 : 是
