2370473-1

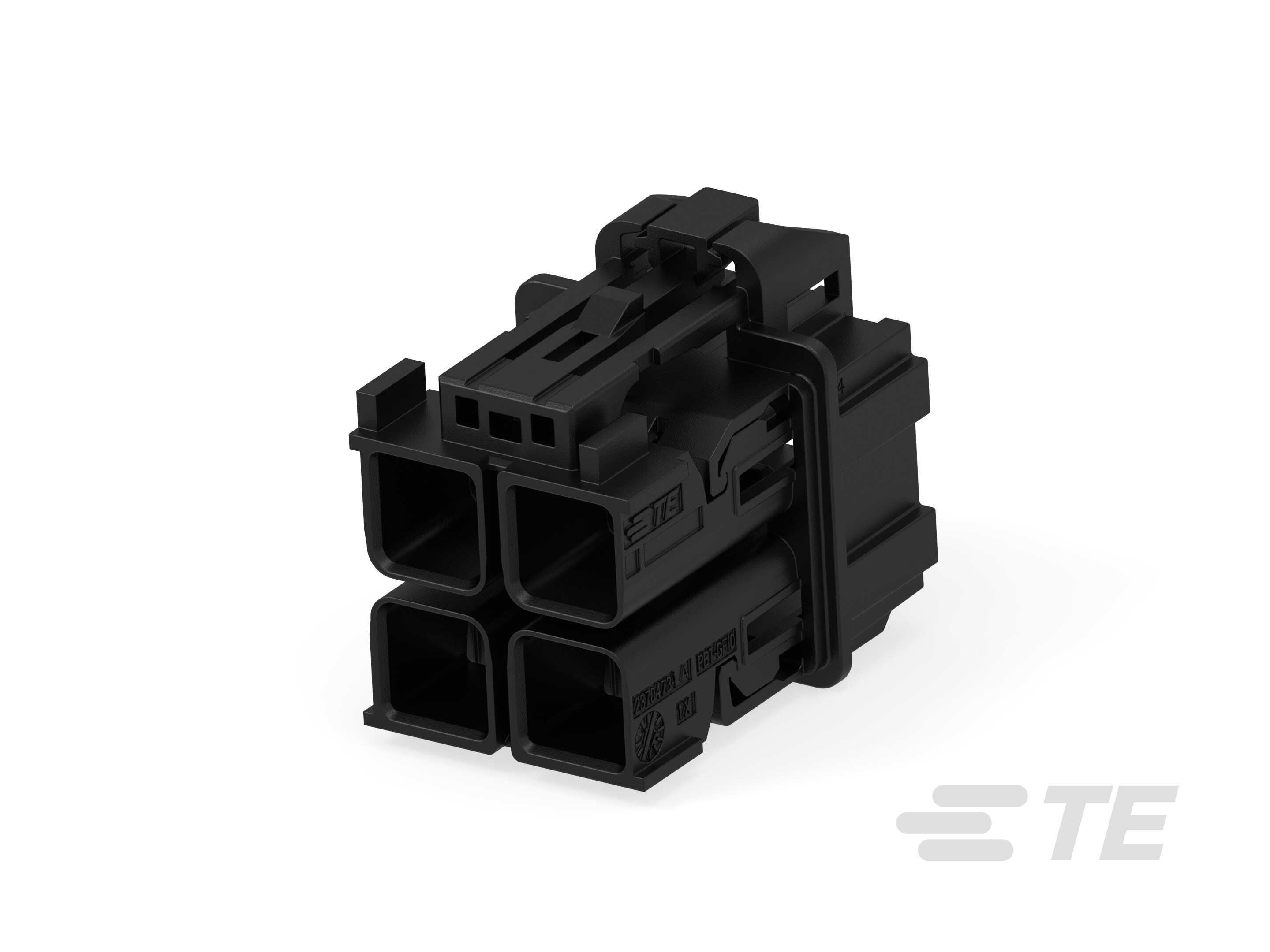

180° Cable Exit, 4 Position, A Code, Housing for Female Terminals, Crimp, Signal, Cable Mount (Free-Hanging), Data Connectivity Housings
2370473-1
180° Cable Exit, 4 Position, A Code, Housing for Female Terminals, Crimp, Signal, Cable Mount (Free-Hanging), Data Connectivity Housings
- TE 内部编号 2370473-1
- TE 内部产品描述 MATENET 2x2PORT frame, CODE A
-
可密封 : 否
-
出线角度 : 180°
-
位数 : 4
-
连接器和键控代码 : A
-
屏蔽 : 否
文档
产品图纸
- MATENET 2X2 PORT PLUG UTP ENG_CD_2370473_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2370473-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2370473-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2370473-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2370473-1_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94568_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 端子上
-
可密封 : 否
-
连接器和壳体类型 : 母端子护套
结构特性
-
行数 : 2
-
位数 : 4
电气特征
-
标称电压架构 (V): 60
主体特性
-
出线角度 : 180°
-
连接器和键控代码 : A
接触件特性
-
对接公端宽度 : .5 mm [ .02 in ]
-
对接公端厚度 : .4 mm [ .015 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 黑色
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : Signal
其他
-
能够保证连接器位置 : 否
