2367826-3

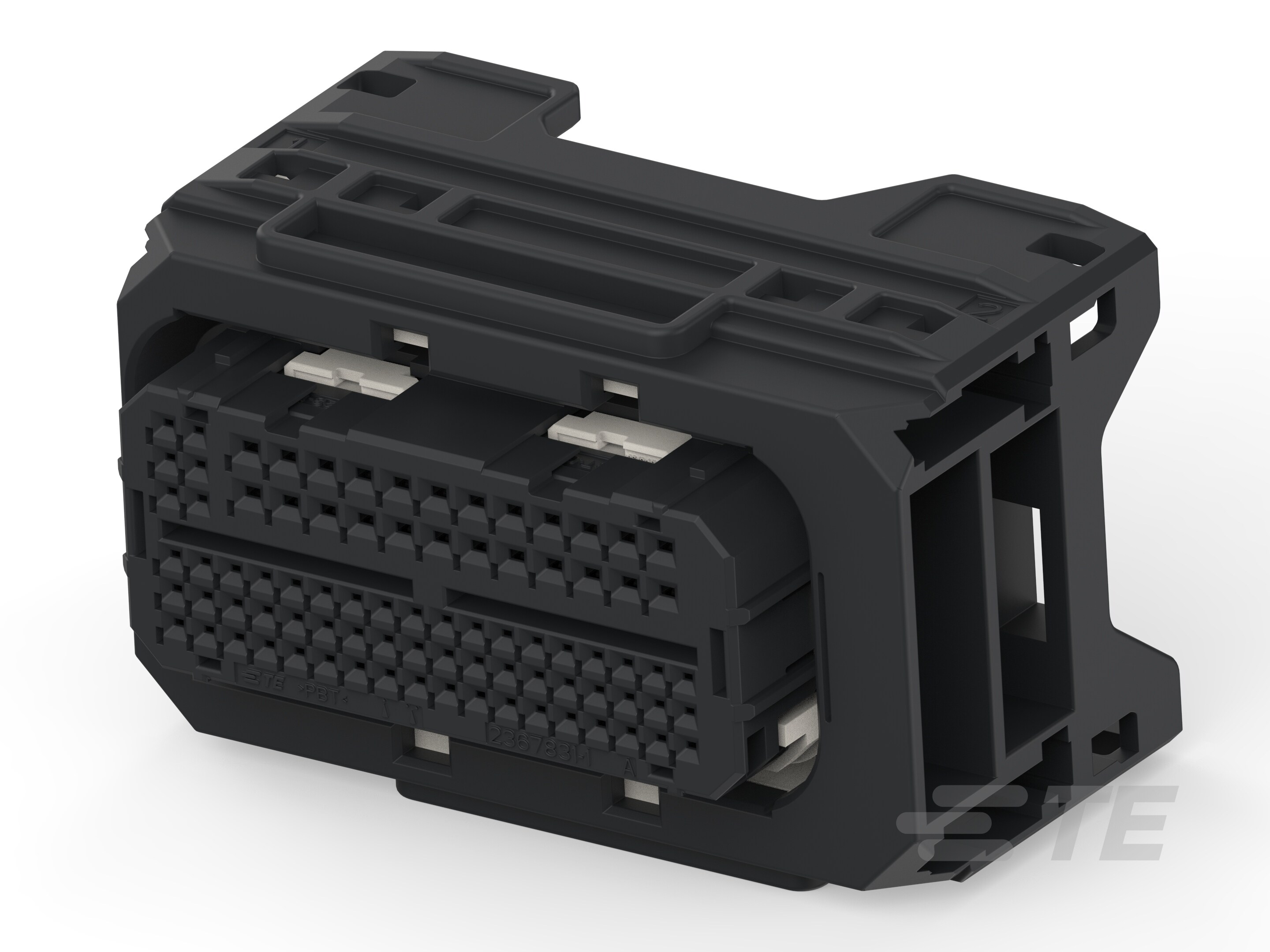

84 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 3 mm [.094 in / 118 in] Centerline, Sealable, Black, 0.50 Connector System
2367826-3
84 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.4 mm / 3 mm [.094 in / 118 in] Centerline, Sealable, Black, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2367826-3
- TE 内部产品描述 84POS,0.5 SERIES,REC HSG ASSY,SLD
-
位数 : 84
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 (mm): .5, 1
-
对接公端宽度 (in): .02, .04
-
连接器系统 : 线到板
-
中心线（间距） (mm): 2.4, 3
-
中心线（间距） (in): .094, 118
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2367826-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2367826-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2367826-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2367826-3_A.3d_stp.zip 英文版本
数据表/目录页
- product-2367826-3-datasheet ENG_DS_product-2367826-3-datasheet_1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 是
-
连接器形状 : 矩形
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 84
-
位数 : 84
-
行数 : 6
电气特征
-
标称电压架构 (V): 16
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm, 1mm
-
对接公端宽度 (mm): .5, 1
-
对接公端宽度 (in): .02, .04
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF15
-
中心线（间距） (mm): 2.4, 3
-
中心线（间距） (in): .094, 118
尺寸
-
连接器高度 : 36.98 mm [ 1.45 in ]
-
产品长度 : 62.5 mm [ 2.46 in ]
-
产品宽度 : 39.2 mm [ 1.54 in ]
-
行间距 (mm): 2.5, 3.3
-
行间距 (in): .098, .13
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 24
-
封装方法 : Tray
其他
-
能够保证连接器位置 : 否
