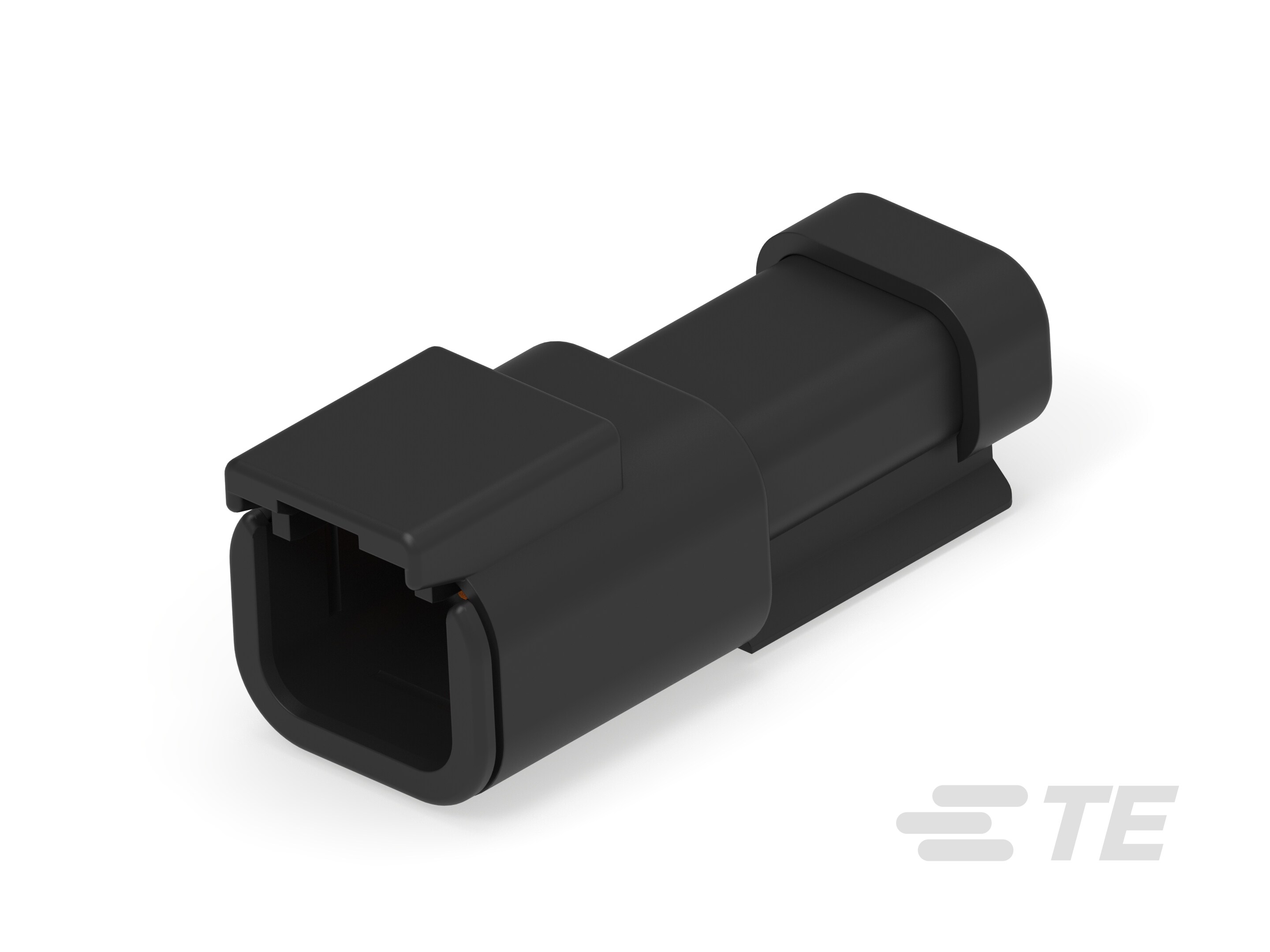

DTM04-2P-P092
2 Position Housing, Receptacle, Wire-to-Wire, 4.2 mm [.165 in] Centerline, Sealable, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
DTM04-2P-P092
2 Position Housing, Receptacle, Wire-to-Wire, 4.2 mm [.165 in] Centerline, Sealable, Black, Wire & Cable, Power, Cable Mount (Free-Hanging)
- TE 内部编号 2367082-1
- TE 内部产品描述 REC, 2P, GRY, 2A 400V DIODE
-
位数 : 2
-
连接器和壳体类型 : 母端
-
接合插针直径 : 1 mm [ .04 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 4.2 mm [ .165 in ]
文档
产品图纸
- RECEPTACLE HOUSING 2-PIN, WITH INTEGRATED DIODE DTM SERIES ENG_CD_DTM04-2P-P092_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2367082-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2367082-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2367082-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2367082-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-151010_D1.pdf 英文版本
- 工程报告 ENG_SS_502-151010_A.pdf 英文版本
- 产品规格 ENG_SS_108-151010_F.pdf 英文版本
- 合格检测报告 ENG_SS_501-151037_A1.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20061020_C1_D1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 0
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 插针
-
端子大小 : 尺寸 20
-
接合插针直径 : 1 mm [ .04 in ]
-
端子额定电流（最大值） (A): 7.5
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化肋
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66 GF
-
中心线（间距） : 4.2 mm [ .165 in ]
尺寸
-
连接器高度 : 42.7 mm [ 1.68 in ]
-
产品长度 : 16.5 mm [ .649 in ]
-
产品宽度 : 14.5 mm [ .571 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : SAE J2030
-
IP 等级 : IP68, IP6K9K
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
