2366999-2

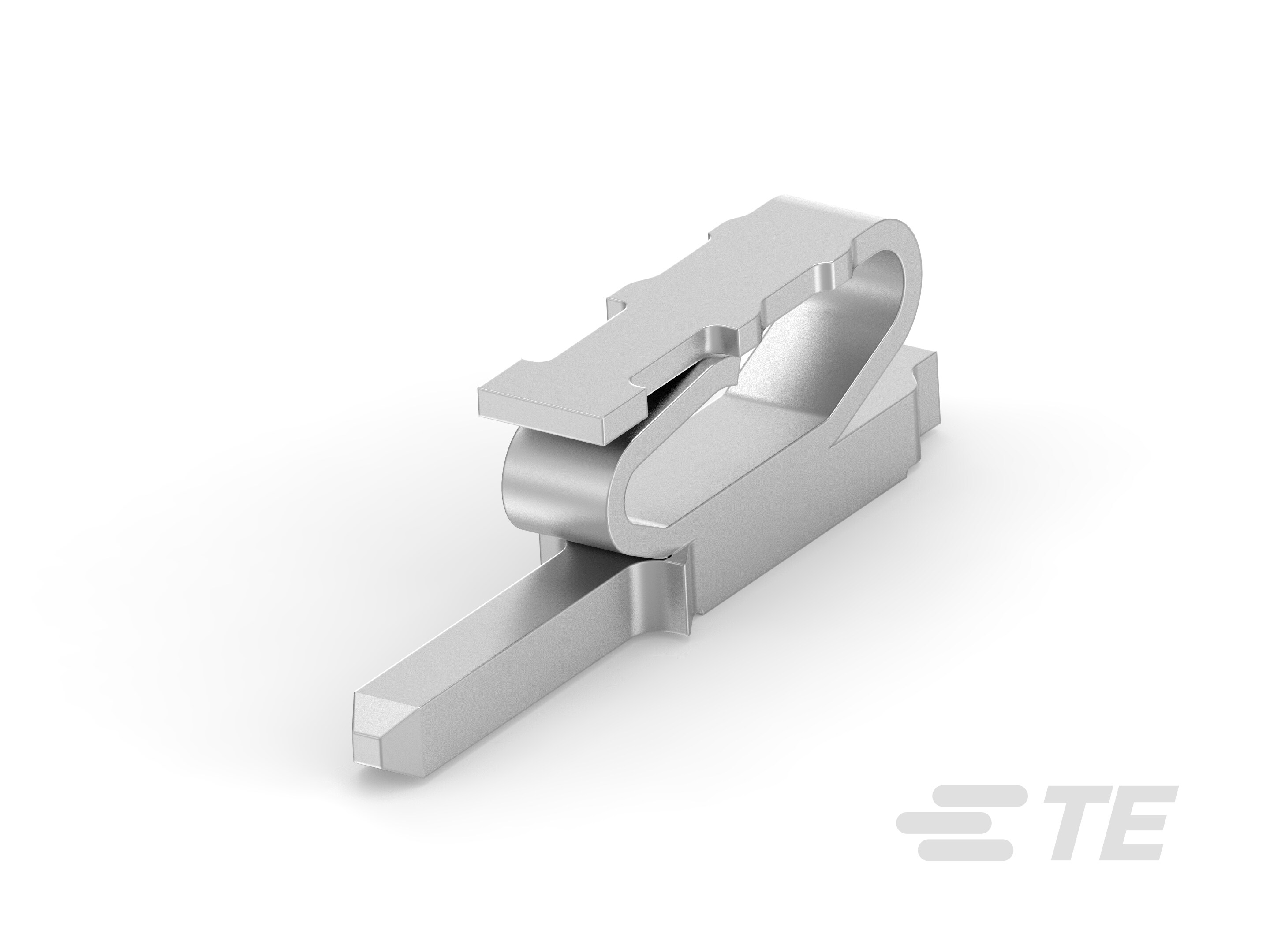

Pin Magnet Wire Terminal, .1 – .25 mm, .5 mm Tab Width, Tin Plating, Reeled with Interleaving Paper, Copper Wire, Magnet Wire / Solid Wire, Straight

Nano MAG-MATE terminals-2366999-2

2366999-2

Pin Magnet Wire Terminal, .1 – .25 mm, .5 mm Tab Width, Tin Plating, Reeled with Interleaving Paper, Copper Wire, Magnet Wire / Solid Wire, Straight

  • TE 内部编号 2366999-2
  • TE 内部产品描述 Nano MAG-MATE terminals

  • 漆包线端子类型 : 插针

  • 对接公端宽度 (mm): .5

  • 对接公端厚度 (mm): .5

  • 与孔位尺寸兼容 : 专用

  • 电磁线尺寸 (mm): .1 – .25

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

主体特性

  • 与孔位尺寸兼容 : 专用

接触件特性

  • 压接类型 : IDC

  • 漆包线端子类型 : 插针

  • 对接公端宽度 (mm): .5

  • 对接公端厚度 (mm): .5

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 接合固定类型 : 倒钩

尺寸

  • 端子高度 (mm): 6.2

  • 电磁线尺寸 (mm): .1 – .25

  • 材料厚度（电磁线侧） (mm): .5

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装方法 : 用衬纸卷起
