Name: SPE T1 Industrial RA JACK IP20
Brand: TE Connectivity (TE)

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

连接器产品类型 : 连接器组件
模块化插座和插头产品 : SPE T1 工业
模块化连接器种类 : 插座
连接器系统 : 缆到板
连接器和端子端接到 : 印刷电路板

结构特性

端口矩阵配置 : 1 x 1
位数 : 2
连接器端子密度 : 标准
PCB 安装方向 : 直角
装载位置数量 : 2

信号特征

数据速率 (Gb/s): .01 | .1 | 1

主体特性

屏蔽材料 : 不锈钢
屏蔽电镀材料 : 镍打底镀锡

接触件特性

端子基材 : 铜合金
端子接触部电镀材料 : 钯镍打底镀金
端子底板材料 : 镍
端子额定电流（最大值） (A): 4

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

接合对准 : 带有
接合对准类型 : 锁闩
PCB 安装固定类型 : 焊尾
面板安装特性 : 不带
连接器安装类型 : 板安装

壳体特性

中心线（间距） : 2.8 mm [ .11 in ]
壳体颜色 : 黑色
外壳材料 : PA

使用环境

工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

操作/应用

电路应用 : 电源和信号
屏蔽 : 是

行业标准

UL 阻燃性等级 : UL 94V-0
性能类别 : SPE（单对以太网）

包装特性

封装数量 : 800
封装方法 : 卷和盒

其他

现场维修 : 否

2364151-1

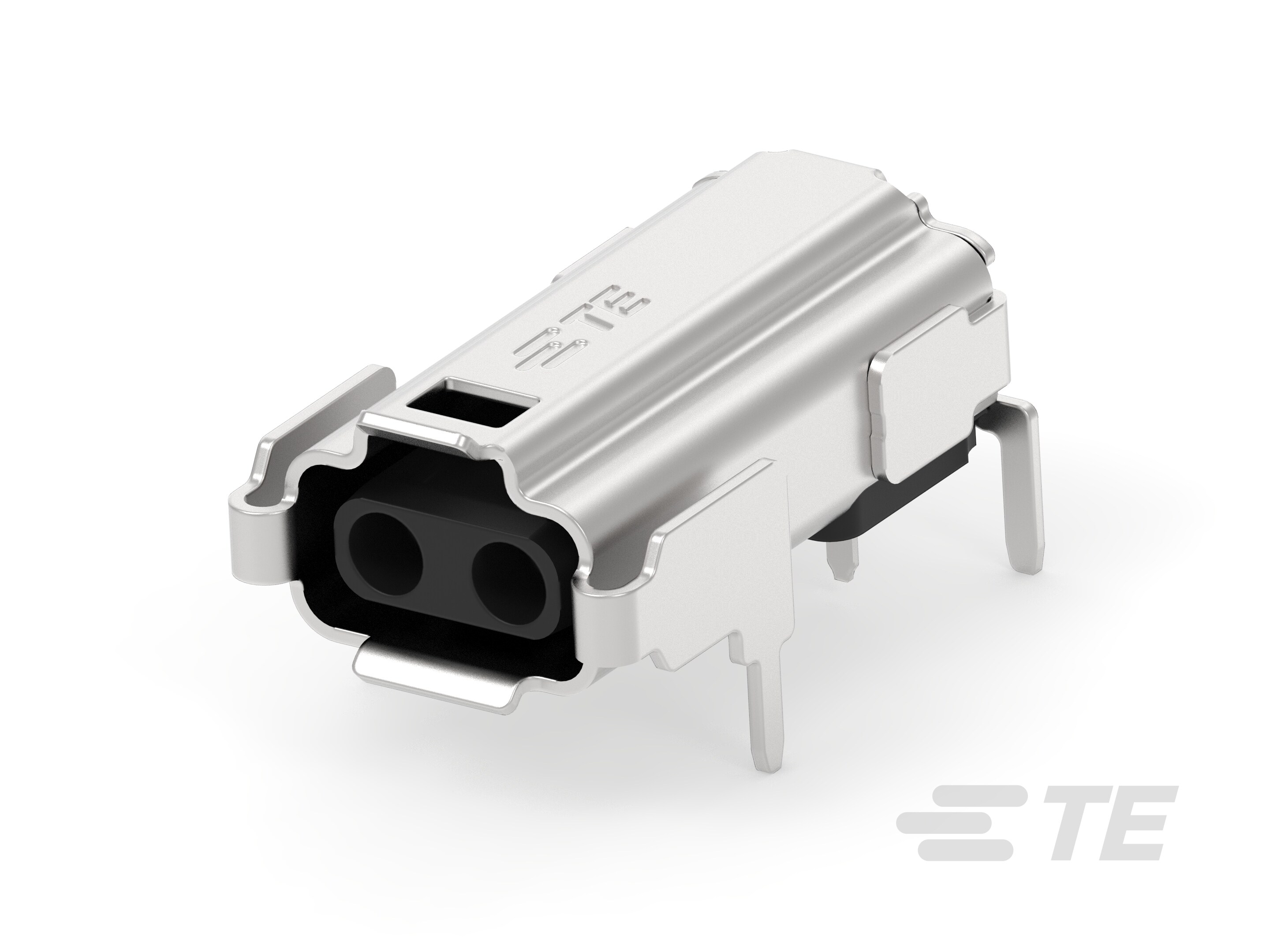

SPE T1 Industrial, Jack, Shielded, SPE (Single Pair Ethernet), Cable-to-Board, Right Angle, PA, Printed Circuit Board, Industrial Mini I/O Connectors

2364151-1

SPE T1 Industrial, Jack, Shielded, SPE (Single Pair Ethernet), Cable-to-Board, Right Angle, PA, Printed Circuit Board, Industrial Mini I/O Connectors

模块化插座和插头产品 : SPE T1 工业

连接器端子密度 : 标准

模块化连接器种类 : 插座

屏蔽 : 是

性能类别 : SPE（单对以太网）

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器产品类型 : 连接器组件

模块化插座和插头产品 : SPE T1 工业

模块化连接器种类 : 插座

连接器系统 : 缆到板

连接器和端子端接到 : 印刷电路板

结构特性

端口矩阵配置 : 1 x 1

位数 : 2

连接器端子密度 : 标准

PCB 安装方向 : 直角

装载位置数量 : 2

信号特征

数据速率 (Gb/s): .01 | .1 | 1

主体特性

屏蔽材料 : 不锈钢

屏蔽电镀材料 : 镍打底镀锡

接触件特性

端子基材 : 铜合金

端子接触部电镀材料 : 钯镍打底镀金

端子底板材料 : 镍

端子额定电流（最大值） (A): 4

端接特性

PCB 端接方法 : 通孔 - 焊接

机械附件

接合对准 : 带有

接合对准类型 : 锁闩

PCB 安装固定类型 : 焊尾

面板安装特性 : 不带

连接器安装类型 : 板安装

壳体特性

中心线（间距） : 2.8 mm [ .11 in ]

壳体颜色 : 黑色

外壳材料 : PA

使用环境

工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

操作/应用

电路应用 : 电源和信号

屏蔽 : 是

行业标准

UL 阻燃性等级 : UL 94V-0

性能类别 : SPE（单对以太网）

包装特性

封装数量 : 800

封装方法 : 卷和盒

其他

现场维修 : 否

产品合规性
