该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2362662-2

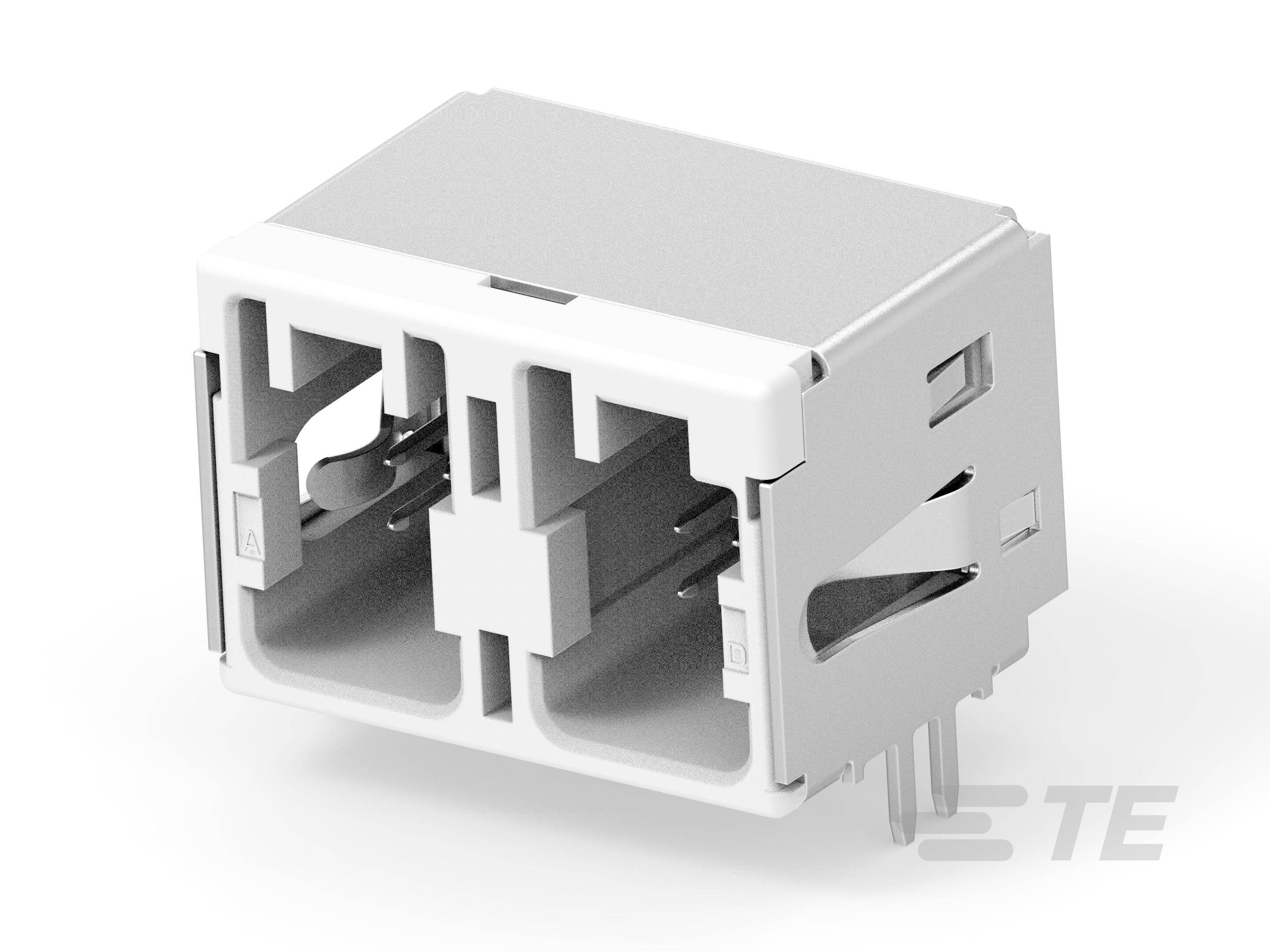

Cable-to-Board, Shielded, Horizontal, 8 Position, Panel Mount, A-D Code, 2 mm [.079 in] Centerline, Automotive HSL, Data Connectivity Headers

8POS,0.50,HDR ASSY,90DEG,KEY-A,KEY-D-2362662-2

2362662-2

Cable-to-Board, Shielded, Horizontal, 8 Position, Panel Mount, A-D Code, 2 mm [.079 in] Centerline, Automotive HSL, Data Connectivity Headers

    • Automotive HSL
  • TE 内部编号 2362662-2
  • TE 内部产品描述 8POS,0.50,HDR ASSY,90DEG,KEY-A,KEY-D

  • 连接器系统 : 缆到板

  • 可密封 : 否

  • 屏蔽 : 是

  • PCB 安装方向 : 水平

  • 位数 : 8

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 混合型连接器 : 否

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 缆到板

  • 可密封 : 否

结构特性

  • 行数 : 2

  • PCB 安装方向 : 水平

  • 位数 : 8

主体特性

  • 主体材料 : 聚苯硫醚 (PPS)

  • PCB 保持特性电镀材料 : 锡

  • 连接器和键控代码 : A-D

接触件特性

  • 端子接触部电镀材料 : 后镀锡

  • 外部端子电镀材料 : 锡 (Sn)

  • 对接公端宽度 : .5 mm [ .02 in ]

  • 对接公端厚度 : .4 mm [ .015 in ]

  • 端子额定电流（最大值） (A): 2.5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • PCB 安装固定类型 : 焊尾

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 面板安装

壳体特性

  • 壳体颜色 : 土黄色

  • 中心线（间距） : 2 mm [ .079 in ]

尺寸

  • 连接器高度 (mm): 13.5

  • 产品长度 (mm): 14.38

  • 产品宽度 (mm): 19.6

使用环境

  • 工作温度（最大值） : 85 °C [ 185 °F ]

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 焊接工艺 : 支持回流焊

  • 屏蔽 : 是

行业标准

  • IP 等级 : IP2X

包装特性

  • 封装方法 : Reel

  • 封装数量 : 150
