2362546-1

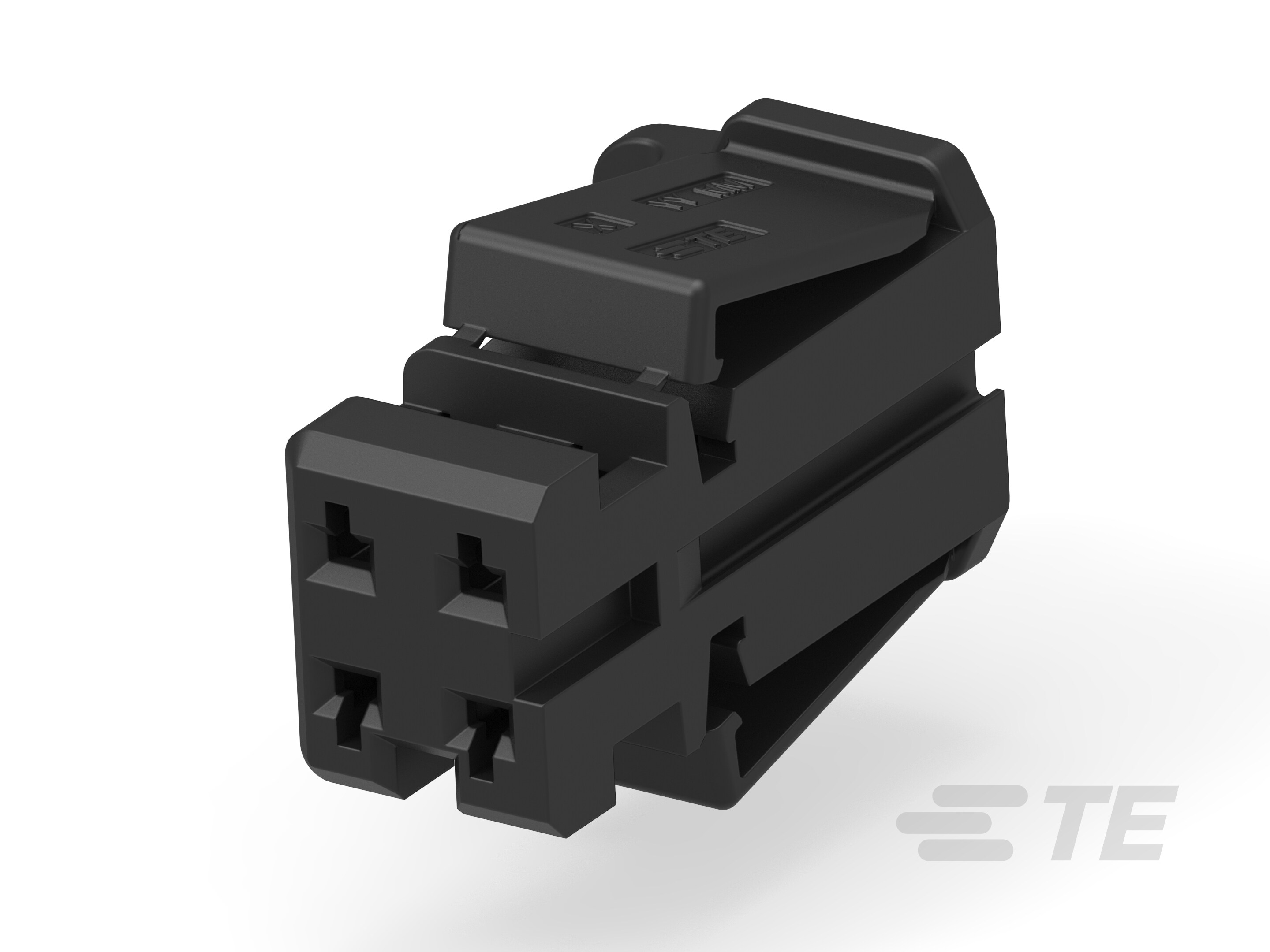

12 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Panel, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Power, MCON 1.2mm
2362546-1
12 V, 4 Position, Automotive Housing for Female Terminals, Wire-to-Panel, 4.5 mm [.177 in] Centerline, Black, Wire & Cable, Power, MCON 1.2mm
-
- MCON
- MCON 1.2mm
- TE 内部编号 2362546-1
- TE 内部产品描述 4POS,MCON 1.2,REC HSG
-
连接器和壳体类型 : 母端子护套
-
位数 : 4
-
可密封 : 否
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
-
行数 : 2
文档
产品图纸
- 4P AND 8P SOCKET,MCON 1.2 ENG_CD_2362546-_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2362546-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2362546-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2362546-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2362546-1_A.2d_dxf.zip 英文版本
产品规格
- 合格检测报告 ENG_SS_501-160336_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到面板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 66 GF15
-
中心线（间距） : 4.5 mm [ .177 in ]
尺寸
-
连接器高度 : 14.1 mm [ .55 in ]
-
产品长度 : 16.6 mm [ .653 in ]
-
行间距 : 4.18 mm [ .16 in ]
-
产品宽度 : 27.5 mm [ 1.08 in ]
使用环境
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
-
工作温度（最大值） : 150 °C [ 302 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
