2361492-2

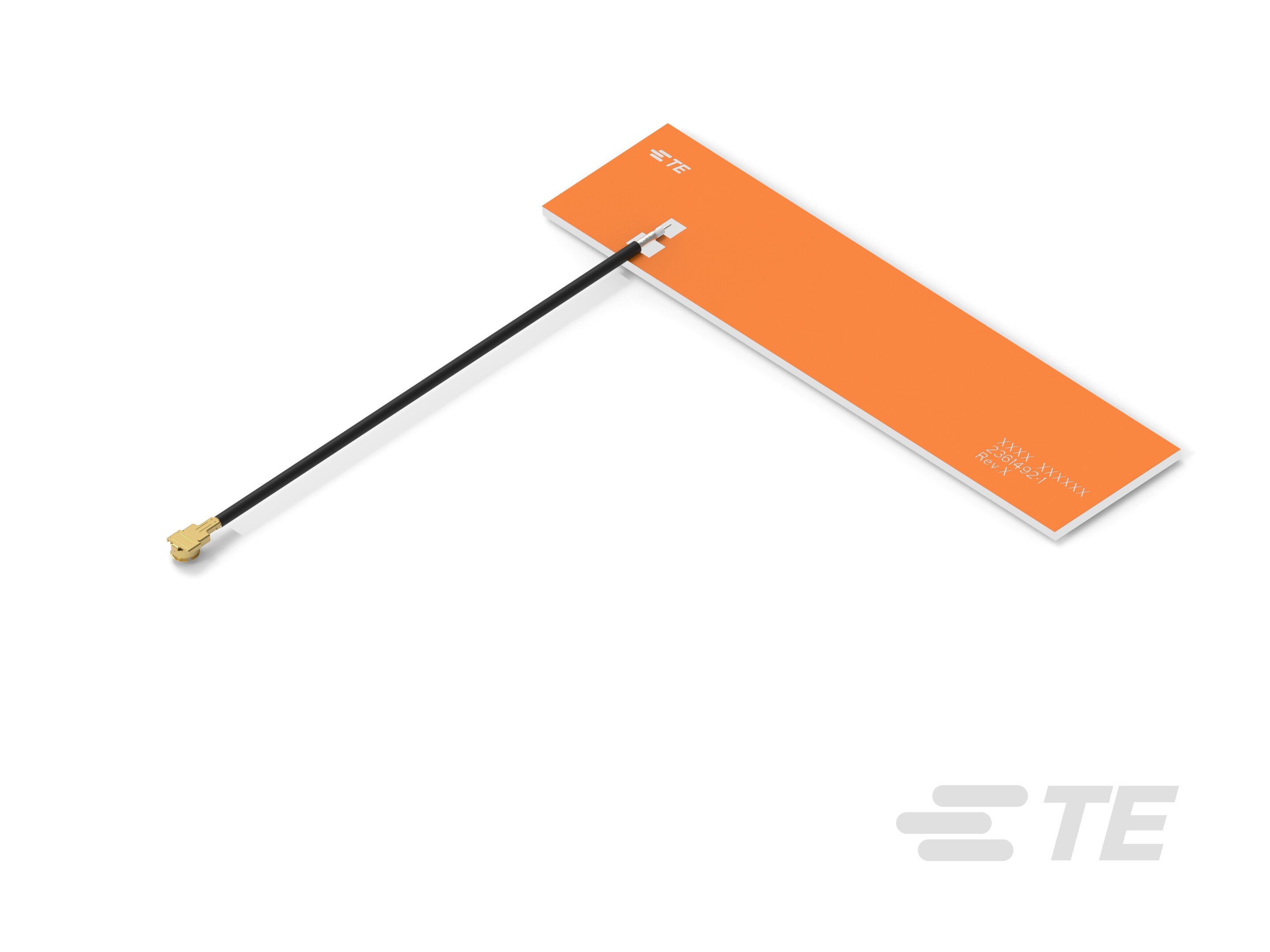

PCB Antenna, Multi Band, Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Adhesive Mount, MHF / U.FL / UMCC, Omnidirectional, Single Port

PCB Antenna,cable,MHF,698-2700MHz-2361492-2

2361492-2

PCB Antenna, Multi Band, Cat-M/NB-IoT / Cellular, Internal/Embedded Mount, Adhesive Mount, MHF / U.FL / UMCC, Omnidirectional, Single Port

  • TE 内部编号 2361492-2
  • TE 内部产品描述 PCB Antenna,cable,MHF,698-2700MHz

  • 天线类型 : PCB

  • 频带类型 : 多带式

  • 主要应用 : Cat-M/NB-IoT, 蜂窝

  • 无线应用 : Cat-M/NB-IoT, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网

  • 安装位置 : 内部/嵌入式

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : MHF, MHF1, U.FL, UMCC

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : PCB

  • 天线类型 : PCB

  • 频带类型 : 多带式

  • 安装位置 : 内部/嵌入式

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <4.0:1

  • 天线操作 : 无源

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 4

  • 频段 (MHz): 698 – 960, 1710 – 2700

  • 频率类别 : 698 – 2700

  • 峰值增益 (dBi): 3 < 6

主体特性

  • 产品重量 : 2.6 g [ .092 oz ]

机械附件

  • 极化 : 线性

  • 安装类型 : 粘贴式安装

尺寸

  • 电缆绝缘直径（最大值） : .7 mm [ .028 in ]

  • 电缆长度 : .05 m [ .16 ft ]

  • 产品高度 : 1 mm [ .039 in ]

  • 产品长度 : 65 mm [ 2.56 in ]

  • 产品宽度 : 15 mm [ .59 in ]

  • 产品直径 : 1.13 mm [ .044 in ]

操作/应用

  • 无线标准 : LTE、UMTS、美国双频段、欧盟三频段和 WCDMA

  • 方向性 : 全方向

行业标准

  • 主要应用 : Cat-M/NB-IoT, 蜂窝

  • 无线应用 : Cat-M/NB-IoT, LPWA, Wi-Fi, Zigbee, 蓝牙, 蜂窝, 远程广域网

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 袋和盒

其他

  • 精度级别 : 标准
