2358715-1
Pin, Terminates To Printed Circuit Board, 1 Position, Right Angle, Silver (Ag), Silver PCB Termination Plating, ICCON, Power Terminals
2358715-1
Pin, Terminates To Printed Circuit Board, 1 Position, Right Angle, Silver (Ag), Silver PCB Termination Plating, ICCON, Power Terminals
-
- ICCON
- TE 内部编号 2358715-1

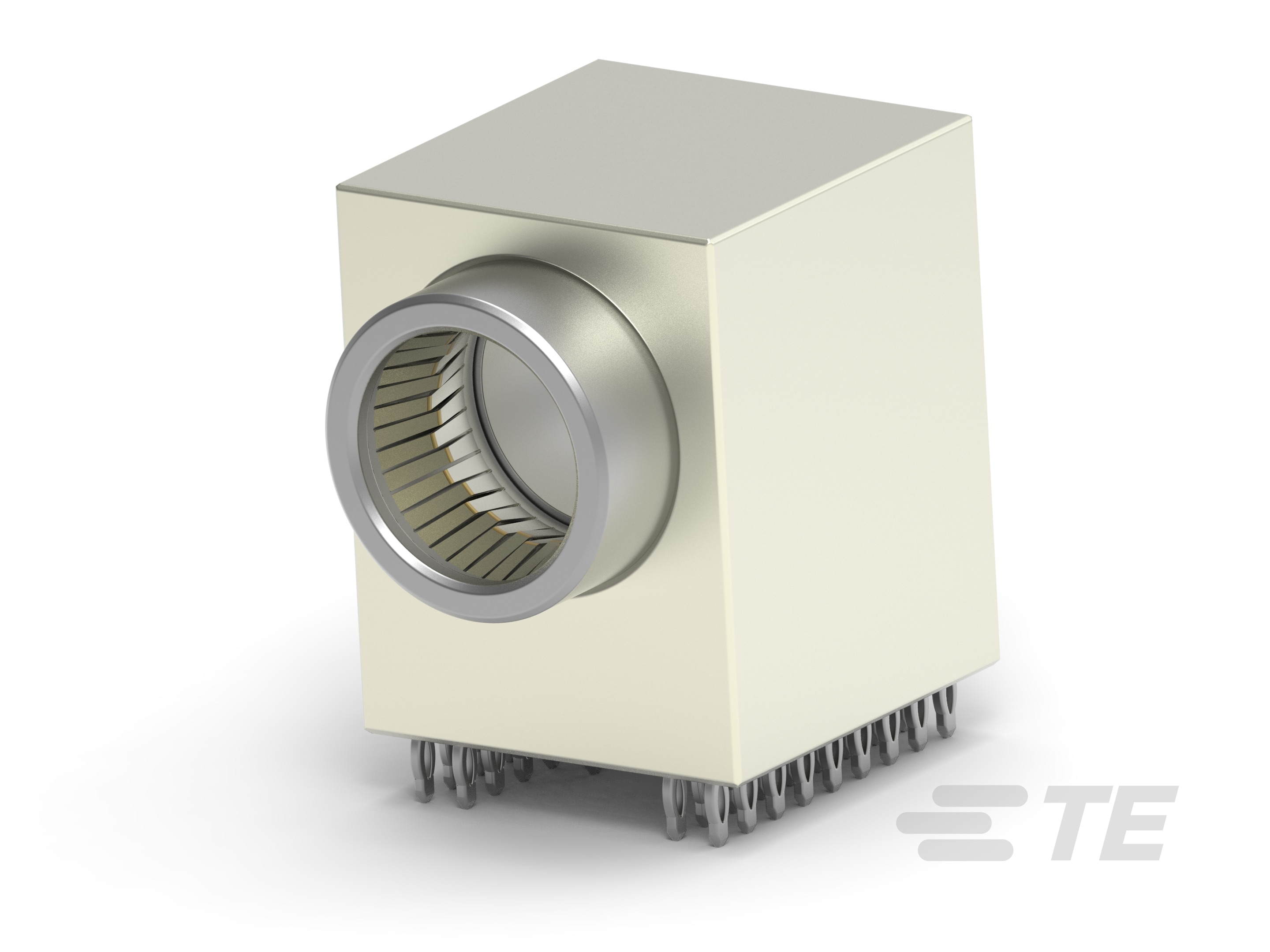

- TE 内部产品描述 ICCON BLOCK SIZE 10.3mm SOCKET
-
电源终端类型 : 插针
-
产品端接到 : 印刷电路板
-
位数 : 1
-
端子额定电流（最大值） (A): 350
-
PCB 安装方向 : 直角
文档
产品图纸
- 10.3MM ICCON BLOCK ROUND SOCKET, RIGHT ANGLE ENG_CD_2358715_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2358715-1_2.pdf 3D
- 下载查看 ENG_CVM_CVM_2358715-1_2.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2358715-1_2.3d_igs.zip 英文版本
- ENG_CVM_CVM_2358715-1_2.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-128112_A3.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
电源终端类型 : 插针
结构特性
-
条纹方向 : 末端馈线
-
位数 : 1
-
PCB 安装方向 : 直角
接触件特性
-
端子接触部电镀材料表面涂层 : 亮光
-
端子方向 : 直式
-
PCB 端子端接区域电镀材料表面涂层 : 哑光
-
接合插针直径 : 10.3 mm [ .406 in ]
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): 350
-
端子接触部电镀材料 : 银 (Ag)
-
端子接合区域电镀材料厚度 : 3 µm [ 120 µin ]
-
PCB 端子端接区域电镀材料 : 银
-
PCB 端子端接区域电镀材料厚度 : 3 µm [ 120 µin ]
-
端子基材 : 铜合金
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
螺纹尺寸 : M4
-
接合固定类型 : 簧片
壳体特性
-
外壳材料 : 热塑性
尺寸
-
PCB 厚度（建议） : 2 mm [ .079 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1000
-
封装方法 : 袋和盒
