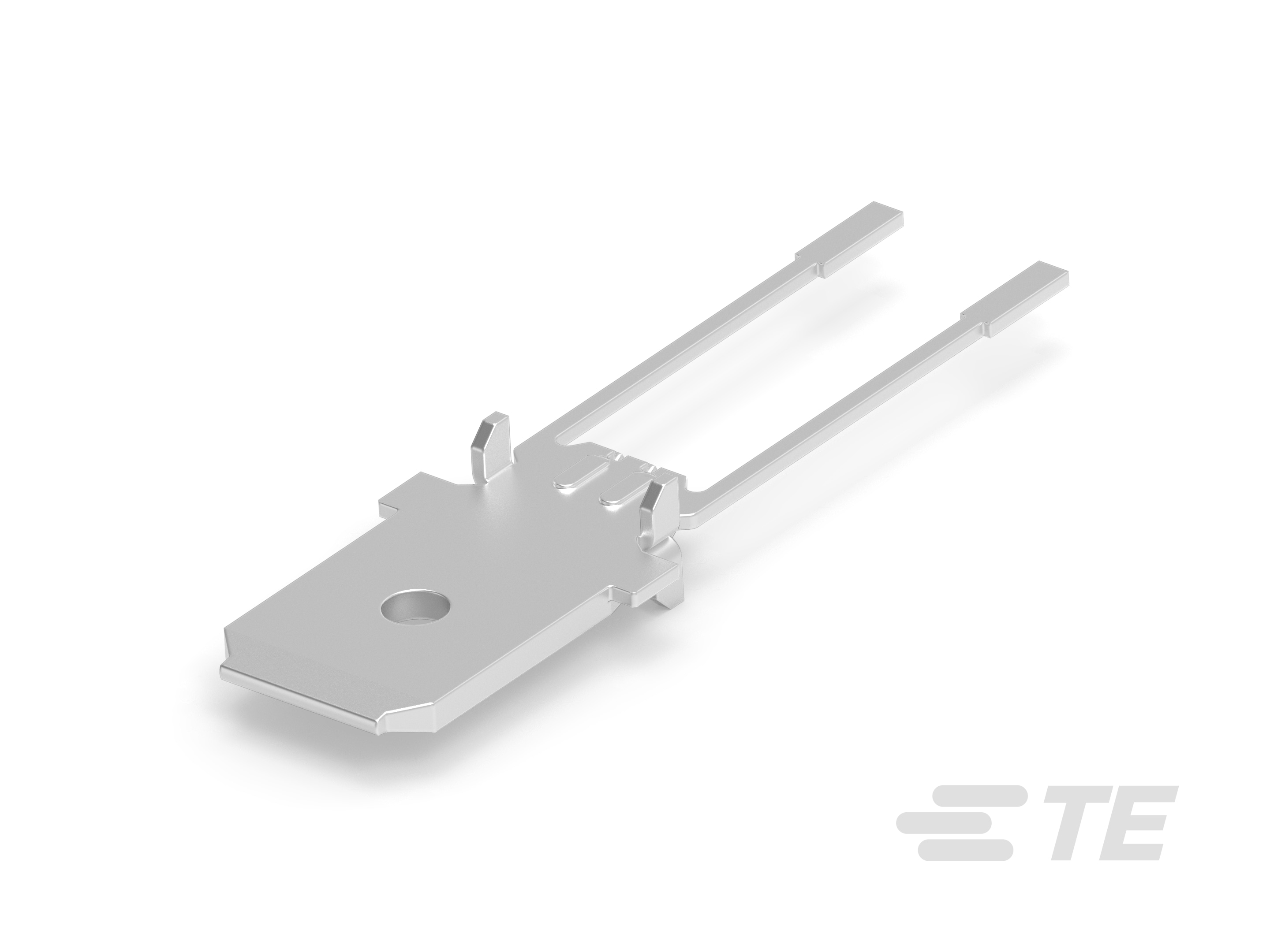

2358709-1
Tab, 6.35 mm [.25 in] Tab Width, Through Hole - Press-Fit, Tin Plating, Reel, Terminates To Printed Circuit Board, Straight, PCB Terminals
2358709-1
Tab, 6.35 mm [.25 in] Tab Width, Through Hole - Press-Fit, Tin Plating, Reel, Terminates To Printed Circuit Board, Straight, PCB Terminals
- TE 内部编号 2358709-1
- TE 内部产品描述 250 FASTON,TAB,TAPING AND REEL ASSY
-
PCB 端子类型 : 公端
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
PCB 的外形高度 : 11.1 mm [ .437 in ]
文档
产品图纸
- TAPING TAB .250 SERISE ENG_CD_2358709_A8.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2358709-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2358709-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2358709-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2358709-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
- 工程报告 ENG_SS_502-106425_A3.pdf 英文版本
- 产品规格 ENG_SS_108-106425_A5.pdf 英文版本
Product And Material Test Reports
- DERATING CURVE FOR PL EX SERIES ENG_PMTR_502-161257_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
端子特性 : 螺钉孔
-
插入力 : 正常
结构特性
-
连接容量 : 单
接触件特性
-
端子接合区域电镀材料厚度 : 2 µm [ 78.74 µin ]
-
端子底板材料厚度 : 1.3 µm [ 51.18 µin ]
-
PCB 端子端接区域电镀材料厚度 : 2 µm [ 78.74 µin ]
-
PCB 端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
端子电镀材料 : 锡
-
端子底板材料 : 黄铜
-
端子尺寸 : .25
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
机械附件
-
带导线绝缘 : 不带
尺寸
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
PCB 的外形高度 : 11.1 mm [ .437 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装方法 : Reel
