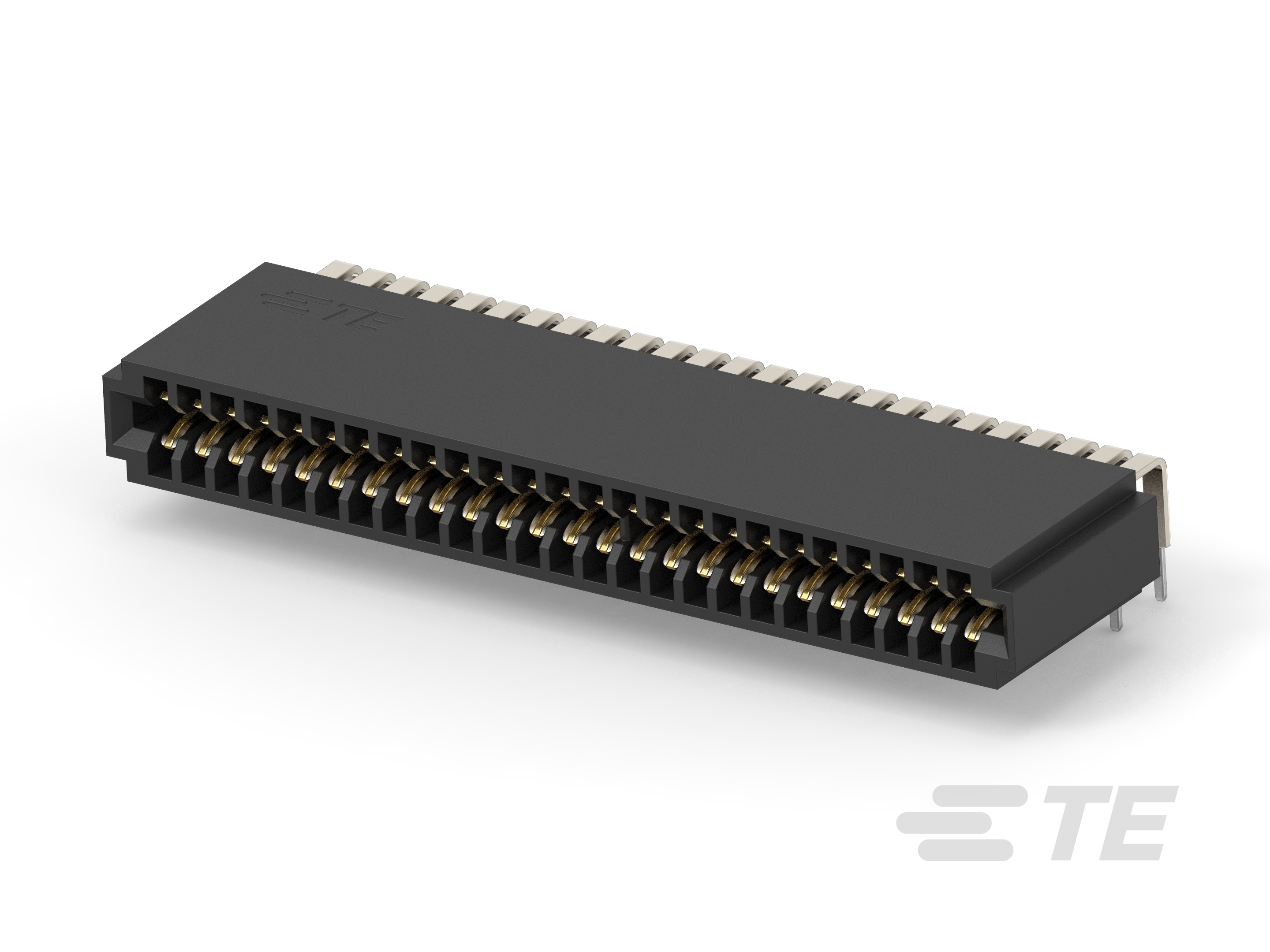

Board-to-Board Card Edge Power Connector, 50 Position, 2.54 mm [.1 in] Centerline, Power & Signal, 50 Power Positions, 0 Signal Positions
2358256-5
Board-to-Board Card Edge Power Connector, 50 Position, 2.54 mm [.1 in] Centerline, Power & Signal, 50 Power Positions, 0 Signal Positions
- TE 内部编号 2358256-5
- TE 内部产品描述 SBCE, 2X25P
-
连接器系统 : 板对板
-
位数 : 50
-
中心线（间距） : 2.54 mm [ .1 in ]
-
端子额定电流（最大值） (A): 9.3
-
电路应用 : 电源和信号
文档
产品图纸
- SINGLE BEAM CARD EDGE RIGHT ANGLE ENG_CD_2358256_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2358256-5_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2358256-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2358256-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2358256-5_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32380_A.pdf 英文版本
- 产品规格 ENG_SS_108-128113_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-128114_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20090305_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和端子端接到 : 印刷电路板
-
连接器系统 : 板对板
-
卡边缘类型 : 单梁
结构特性
-
位数 : 50
-
电源位置数量 : 50
-
信号位置数量 : 0
-
双位置数量 : 25
电气特征
-
工作电压 (VAC): 100
-
工作电压 (VDC): 100
-
工作电压 (V): 100
接触件特性
-
端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]
-
端子额定电流（最大值） (A): 9.3
-
端子接触部电镀材料 : 金 (Au)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
电源端子中心线 : 2.54 mm [ .1 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
