2357976-1

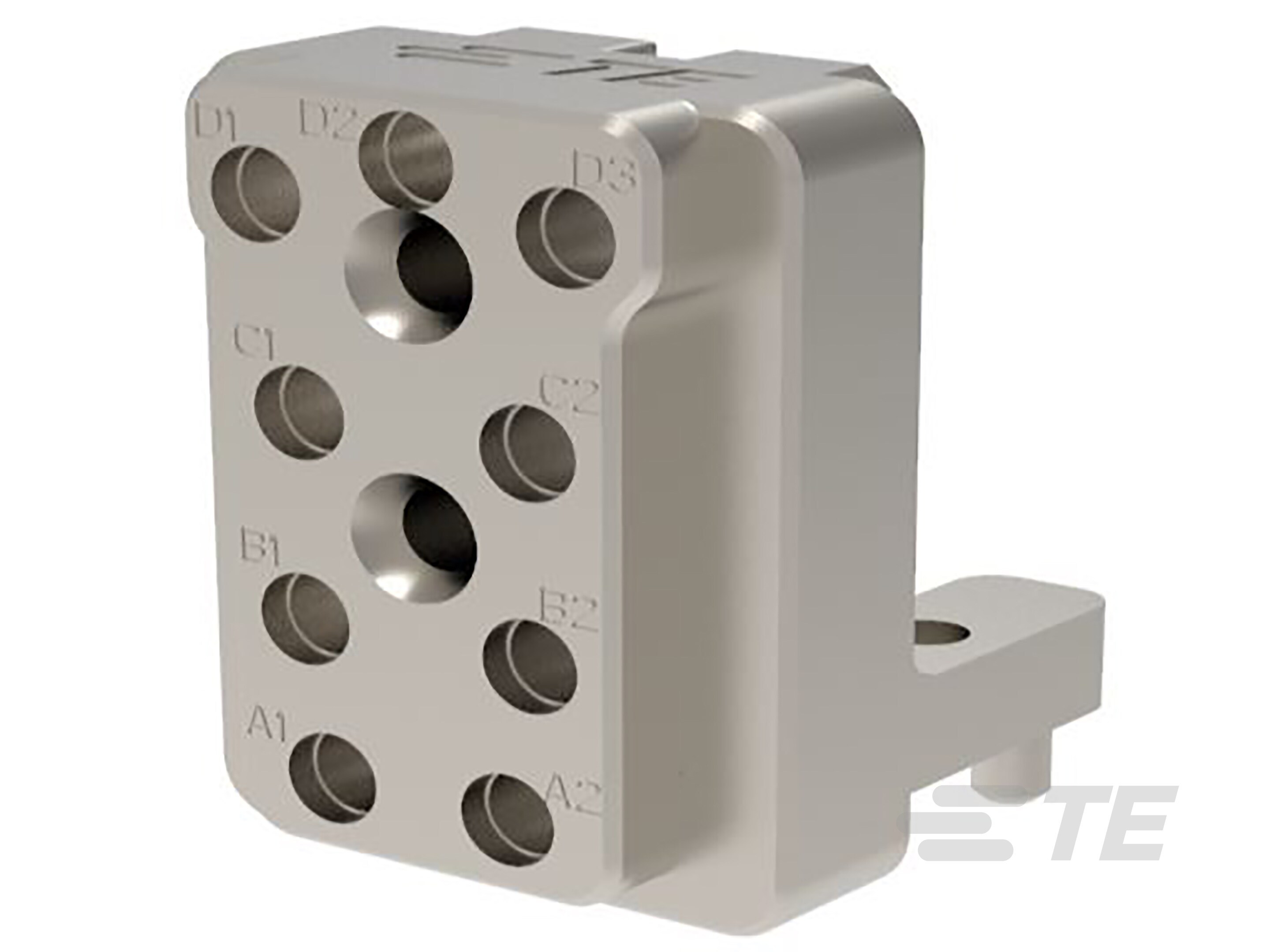

9 Coaxial Contacts, Right Angle, Aluminum, Cable-to-Cable, 9 Position, 25.4 mm [1 in] Centerline, Wire & Cable, Board Mount, NanoRF, PCB RF Modules
2357976-1
9 Coaxial Contacts, Right Angle, Aluminum, Cable-to-Cable, 9 Position, 25.4 mm [1 in] Centerline, Wire & Cable, Board Mount, NanoRF, PCB RF Modules
-
- NanoRF
- TE 内部编号 2357976-1
- TE 内部产品描述 ASSEMBLY, RF MODULE, DAUGHTERCARD
-
同轴端子数 : 9
-
PCB 安装方向 : 直角
-
主体材料 : 铝
-
连接器系统 : 缆到缆
-
位数 : 9
文档
产品图纸
- NanoRF MODULE, DAUGHTERCARD, 9 POSITION, .047 CABLE, VITA 67.3 ENG_CD_2357976_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2357976-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2357976-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2357976-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2357976-1_B.3d_stp.zip 英文版本
数据表/目录页
- SOSA Aligned Interconnect Solutions ENG_DS_2372550-1_sosa_aligned_solutions_1121.pdf 英文版本
产品规格
- 产品规格 ENG_SS_108-163006_C.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-163016_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 缆到缆
-
连接器和端子端接到 : 电线和电缆
结构特性
-
同轴端子数 : 9
-
PCB 安装方向 : 直角
-
位数 : 9
电气特征
-
阻抗 (Ω): 50
主体特性
-
主体电镀材料 : 三价铬
-
主体材料 : 铝
接触件特性
-
射频连接器中心端子材料 : 铍铜合金
-
端子额定电流（最大值） (A): 1
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） : 25.4 mm [ 1 in ]
尺寸
-
射频端子间距 : 3.94 mm [ .155 in ]
使用环境
-
工组温度范围 : -65 – 120 °C [ -85 – 248 °F ]
操作/应用
-
电路应用 : Signal
